Рентген легенів при туберкульозі инфильтративном, міліарний, очаговом, мрт, узі, рентген

Рентгенографія легенів при туберкульозі призначається, як на етапі скринінгової діагностики, так і для динамічного контролю перебігу хвороби. Існує кілька туберкульозних форм з різними рентгенологічними проявами на знімках.

Рентген обох легень при инфильтративном туберкульозі - що показує

При підозрі на туберкульоз призначають рентгенівські знімки обох легень в прямій проекції. Якщо на них виявляються підозрілі рентген синдроми, обстеження доповнюється іншими проекціями (бічна, прицільна). Розглянемо класичні форми туберкульозних плям на рентгенограмі.

Увага! Перш, ніж приступити до вивчення патологічних синдромів на рентгенівському знімку, пропонуємо деякий час вивчати фото чистих і здорових легень. Це дозволить «набити око» так, що при наявності патології вона буде відразу кидатися в очі. Навіть рентгенологи не можуть відразу помічати туберкульоз на рентген знімку. так як для цього необхідний практичний досвід.

Ознаки туберкульозу внутрішньогрудних лімфатичних вузлів на рентгенограмі

Туберкульоз внутрішньогрудних лімфатичних вузлів складно виявити на рентгенограмі. Проблеми з діагностикою виникають внаслідок того, що область середостіння прикрита грудиною, яка відображає рентгенівські промені. Щоб побачити стан коренів легких виконується бічна проекція органів грудної клітини.

Які рентгенівські ознаки туберкульозного розширення внутрішньогрудних лімфовузлів:

• Збільшення кореня на стороні запаленні. Часто при туберкульозної інфекції простежуються кальцинати (відкладення солей кальцію) в коренях;
• Петрифікати і кальцинати - ділянки зруйнованої легеневої тканини, в яких відкладається кальцій або солі інших хімічних елементів, що надходять з навколишнього середовища.

Якщо рентген знімок при внутрішньо грудний туберкульозі показує розширення коренів і наявність кальцинатів, це не означає активність туберкульозної інфекції. Такі синдроми можуть бути і при інших захворюваннях, і при роботі на шкідливих виробництвах. Лікар-рентгенолог при виявленні цих ознак відправляє пацієнта на консультацію до фтизіатра. Підтвердити або спростувати рентгенологічне висновок дозволяють результати туберкулінової проби, які проводяться співробітниками фтизіатричної диспансеру.

Дисемінований туберкульоз легень на рентгенівському знімку

Дисемінований туберкульоз на рентгенівському знімку легень виявити легко, так як при ньому спостерігається безліч дрібних тіней в проекції обох легень (дисемінація).

• Рентген ознаки туберкульозної дисемінації:
• Безліч дрібних вогнищ до 2 мм в діаметрі;
• Інфільтрати з чіткими контурами;
• Освіта великих конгломератів після злиття вогнищ.

Незважаючи на вираженість картини рентгенівський знімок при дисемінованому туберкульозі, також вимагає відправки пацієнта в туберкульозний диспансер для підтвердження діагнозу і визначення тактики терапії людини.

Цифрове фото дитини 18 років: кальцинати в коренях. На знімку також видно правобічний сколіоз грудного відділу хребта.

Вогнищеві туберкульозні зміни на рентгенівському знімку

При виявленні вогнищевих інфільтратів на рентгенограмі легенів можна виявити один або кілька затемнень, які в діаметрі можуть досягати 2 см. При туберкульозі плями на знімку не перевищують 2 см в діаметрі, мають округлу, витягнуту або еліптичну форму. Їх інтенсивність низька. Вогнища схильні до злиття між собою.

Фото рентгенограм з вогнищем Гона (інфільтрат в верхівці правої легені): простежується доріжка до правого кореня і послідовна кальцинація плями на тлі лікування

Инфильтративная форма на рентгенограмі

Инфильтративная форма на рентгенограмі виявляється наявністю інфільтративних вогнищ у вигляді затемнень білого кольору з нерівними краями. Вони мають однакову структуру і на рентгенівському знімку візуалізуються, як білі плями середньої інтенсивності. Типова локалізація туберкульозних інфільтратів - верхні частки легких, де мінімальне кровопостачання. У класичних випадках при ураженні мікобактеріями туберкульозу верхівок верхніх легеневих полів з обох сторін можна спостерігати доріжку до кореня легені. Вона формується за рахунок реактивного лимфангита - посилення лімфатичного кровотоку в місці локалізації мікобактерій. У лімфатичної рідини знаходяться лімфоцити, які знищують патогенних агентів - віруси і бактерії.

Увага! Інфільтративний туберкульоз на рентгенівському знімку не має чітких меж. Якщо людина чітко знає рентген картину здорових і чистих легких, він швидко вирахує патологічні зміни на рентгенограмі. Непідготовленому студенту медичного університету, яка взяла в руки знімок, складно диференціювати між пневмонічні, туберкульозними або раковими інфільтративними плямами.

Небезпечна форма туберкульозу - казеозна пневмонія при рентгенодіагностиці

Казеозна пневмонія є одним з найнебезпечніших проявів туберкульозу. При ній швидко виникає ураження частки легкого, незважаючи на те, що рентгенодіагностика проводиться через тиждень при інтенсивному лікуванні людини під фтизіатричної стаціонарі.

На початковій стадії казеозна пневмонія має однорідну структуру, тому рентгенологу складно припустити туберкульозне ураження. Тільки при появі на рентгенівському знімку вогнищ розпаду тканини, туберкульоз стає очевидним.

Фіброзно-кавернозне ураження легень - що видно на рентген фото легких при туберкульозі

Якщо зробити рентген фото легких людині з фіброзно-кавернозний туберкульоз, на рентгенограмі видно наступні ознаки:

• Ділянки фіброзу легеневої тканини;
• каверни;
• Деформація малюнка;
• Зсув органів середостіння;
• Порожнина в верхніх частках легень.

Фіброзно-кавернозна форма є джерелом повторного обсіменіння мікобактеріями легеневої тканини. Її потрібно постійно лікувати, щоб запобігти збільшенню каверни в розмірах.

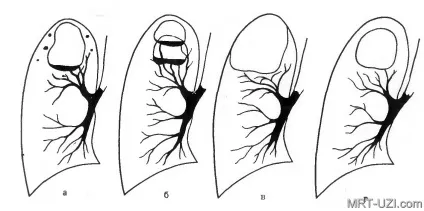

Схема формування каверни

Від фіброзно-кавернозного туберкульозу слід відрізняти цірротіческій тип. На рентген знімку він проявляється інтенсивним затемненням верхньої частки. Обсяг ураженої частки при захворюванні значно зменшений, а інша частина легкого підтягується вгору.

При фіброзно-кавернозному і циротичні туберкульозному ураженні легеневої тканини часто спостерігається плеврит.

Рентген ознаки туберкульозного плевриту:

1. Затемнення в нижніх відділах легких;
2. Чітка верхня горизонтальна або коса межа (лінія Демуазо-Соколова)

Рентгенодіагностика дисемінованого туберкульозу

Рентгенодіагностика дисемінованого туберкульозу не представляє складності, так як при патології спостерігаються невеликі інфільтративні вогнища з нечіткою кордоном. Вони поступово зливаються між собою (в міру прогресування захворювання). Діаметр осередків близько 3 мм. Рентген при міліарний (диссеминированном) туберкульозі показує двостороннє ураження легеневої тканини. Через численні вогнищевих інфільтратів не вдається простежити логічний малюнок.

Що таке первинний туберкульозний комплекс

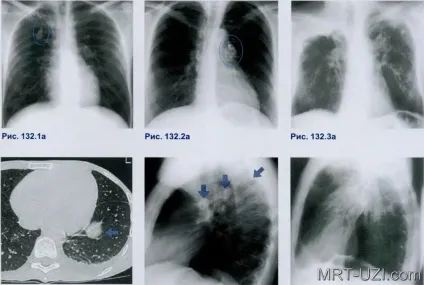

Фото рентгенограм і комп'ютерна томограма при туберкульозі: на першому знімку - первинний туберкульозний комплекс з афектом на верхівці правої легені

Первинний туберкульозний комплекс - це сукупність патологічних змін на рентгенограмі, які проявляються наступними рентгенівськими симптомами:

• Первинний інфільтративний вогнище на верхівці легкого (афект);
• Лінійний тяж (доріжка) до кореня;
• Кулясті тіні в корені за рахунок збільшених лімфатичних вузлів.

Первинний туберкульозний комплекс є класичним проявом захворювання, якому вчать рентгенологи студентів медичних університетів. Він розвивається тільки при масивному зараженні мікобактеріями. Як правило, даний тип розвивається у родичів пацієнтів з відкритою формою захворювання.

Величина первинного афекту буває різною: від кількох міліметрів до пари сантиметрів, але навколо нього завжди розташована ділянка перифокального запалення. Воно формується за рахунок активного відмежування імунною системою ділянки туберкульозної інфекції. В ділянці запалення під мікроскопом вдається виявити такі формені елементи крові: лейкоцити, макрофаги і лімфоцити. Ці клітини борються з бактеріями і знищують їх. Саме за рахунок цього механізму захисту у деяких пацієнтів вдається усунути активний інфекційний вогнище в легенях.

Рентгенологічні прояви первинного туберкульозного комплексу

Рентгенологічні прояви первинного туберкульозного комплексу:

1. Очаговий, фокусна або протяжна тінь до 4 см;

2. Зниження прозорості ділянки легкого на верхівці з розмитими контурами (початок розпаду тканини);

3. пневмонічний фаза з активною виразністю перифокального запалення.

На тлі активного лікування первинний туберкульозний комплекс має зворотний розвиток. При цьому на рентгенограмі буде поступово зменшуватися величина афекту і розміри збільшених лімфатичних вузлів. Перифокальнезапалення при туберкульозі також поступово зникає, тому не простежується доріжка. Тривалість процесу зворотного розвитку афекту від 6 до 12 місяців.

Таким чином, рентген легенів при туберкульозі є одним з найбільш ефективних методів, що дозволяють не тільки визначити захворювання, але і контролювати хід його перебігу.
