Як підключити світлодіодну стрічку будинку і що для цього потрібно

Зараз йде справжній "бум" на світлодіодне підсвічування всього, що тільки можна підсвітити. Хто то робить це добре, у кого-то як вийде. І не
тому що не вміє людина, швидше за все через нестачу інформації. Хоча і в це складно повірити, так як в інтернеті вже багато фотографій світлодіодного освітлення зробленого як професіоналами, так і домогосподарками. Так, не дивуйтеся - навіть жінки зможуть підключити світлодіодну стрічку будинку, головне знати ЯК.

Отже - це фотозвіт про встановлення та підключення одноколірної led стрічки на кухонний гарнітур. Наведено найпростіший приклад, коли потрібне підключення всього одного відрізка світлодіодної стрічки в домашніх умовах. Уважно дивіться фотографії вийшла заміні старого освітлення на люмінесцентних лампах на світлодіодне і у вас теж все вийде.

і так, потрібен сам кухонний гарнітур. Ну або його подібність у вигляді висить на стінці шафки. Ось до речі і він:

Як підключити світлодіодну стрічку будинку і що для цього потрібно

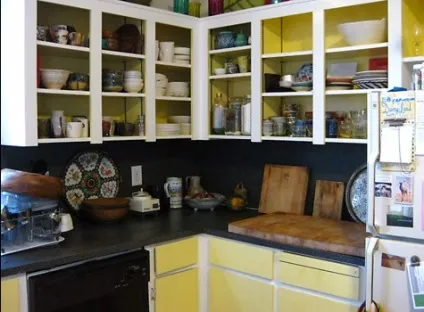

Фото 1. Кухня, на якій будемо тренуватися.

Відрізаємо необхідний шматок світлодіодним стрічки. Як правильно різати світлодіодну стрічку дивіться тут - нічого складного, на ній (стрічці) все намальовано. Відрізали і вставляємо в алюмінієвий профіль. У 90% випадків зворотна сторона led стрічки має клейкий шар, це полегшує її позиціонування на алюмінієвому профілі. Розкладаємо все на столі і милуємося:

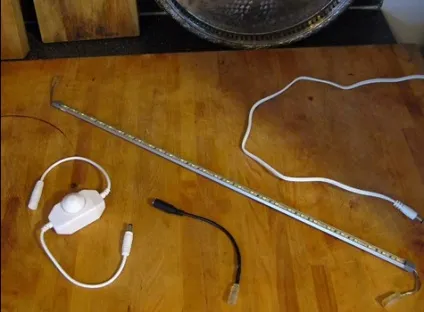

Фото 2. Комплектуючі для самостійного підключення світлодіодної стрічки вдома.

Ось так виглядає лента 3528 Strip Light Single Color LED вставлена в профіль - без горбів, вм'ятин і спучування. Не бійтеся прим'яти її пальцями і щільніше притиснути до металу - нехай вона приклеїться краще.

Фото 3. Правильно вклеєна стрічка в профіль.

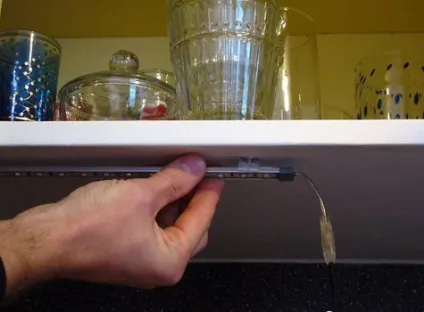

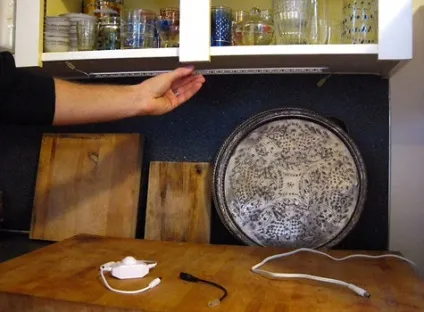

Приміряємо нашу заготовку під шафкою кухні. Саме в тому місці де ми плануємо вона і буде розташована. Вибирайте - ближче до переднього краю або біля дальньої стінки, все залежить від того, декоративні функції вона буде виконувати або в ролі додаткового освітлення. Якщо пустити світлодіодну стрічку уздовж переднього краю кухонного гарнітура - то світла від неї буде більше.

Фото 4. Робимо примірку безпосередньо на гарнітурі.

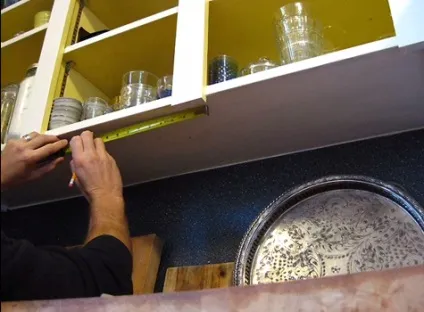

... і відзначаємо місця, в яких будуть встановлені кліпси кріплення нашого профілю. На 70-ти сантиметровий відрізок профілю 2-х точок кріплення буде досить, так як вся конструкція практично нічого не важить.

Фото 5. Розмічаємо точки кріплення.

Якщо хто не зрозумів, як виглядають кліпси для кріплення алюмінієвого профілю світлодіодної стрічки - то подивіться на фото нижче. Для кріплення до ДСП застосовуємо маленькі саморізи, нічого незвичайного:

Фото 6. Кріплення для профілю під led стрічку.

Прикручуємо кліпси в заздалегідь розмічені точки. Хрестова викрутка або шуруповерт. трохи терпіння і кріплення готово. На словах все просто, але на ділі в ламінований ДСП виявилося не так то просто вкрутити крихітний шуруп. Добре що їх всього 2 штуки!

Фото 7. Прикручуємо кліпси в розмічені точки викруткою.

Тепер електрична частина. Для правильного підключення світлодіодної стрічки вдома краще використовувати сполучні коннектори (див. П. 3 на самому початку інструкції). На пластмасовому затиску є маркування - "плюс" і "мінус". Така ж є і в місці відрізу світлодіодної стрічки - постарайтеся не переплутати, так як при неправильному підключенні можна спалити пару-трійку діодів, а то і всю стрічку. Плюс до плюса, ну і мінус до мінуса. Це мабуть було найскладніше в цій схемі.

Фото 8. Дотримуйтесь полярності підключення світлодіодів.

Відповідна частина, виконана у вигляді з'єднання "тюльпан". Тут помилитися просто нереально. Просто вставляйте що куди підходить, простіше ніж дитячий конструктор. Ця відповідна частина буде з'єднуватися з димером. Якщо ви вирішили не використовувати його - то з'єднайте відразу з блоком живлення.

Фото 9. Підключаємо led стрічку до димеру.

... і встановлюємо алюмінієвий профіль в кліпси на нижній поверхні шафки. Просто заклацніть профіль в пластмасові утримувачі. Можна трохи посунути вправо-вліво, якщо ви помилилися з розміткою, нічого страшного не станеться.

Фото 10. защипувалися профіль зі стрічкою в кліпси на шафці.

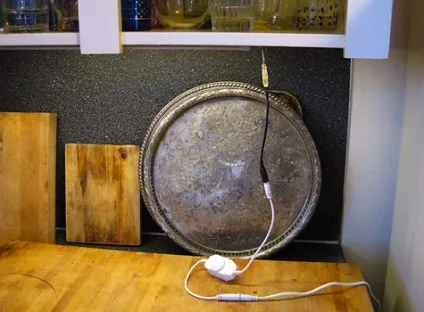

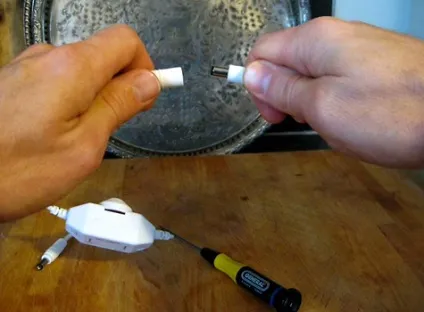

З'єднуємо димер з блоком живлення. Теж все просто, роз'єм тато-мама, як то неправильно зробити неможливо. Чи не лізе-не сунь! Це основне правило правильного підключення світлодіодної стрічки в домашніх умовах.

Фото 11. Підключаємо димер до блоку живлення світлодіодної стрічки.

Перевіряємо нашу схему перед включенням. Отже, в розетку 220 вольт у нас вставлений понижуючий трансформатор (блок живлення). Потім після нього встановлений димер (регулятор яскравості) і вже до нього підключена світлодіодна стрічка. Саме в такій послідовності у вас повинні бути розташовані всі елементи електричного кола і ніяк інакше. Якщо все вірно - включаємо БП в розетку і милуємося:

Фото 12. Результат - стрічка світиться, нічого не задимилося.

Ось так просто, з мінімальним набором домашніх інструментів (викрутка і ножиці) ми змогли підключити led стрічку (одноколірну) своїми руками. Як ви переконалися - складного нічого немає. Не кваплячись у вас ця робота займе максимум годину, а то й менше. Пробуйте робити це самостійно!
