Ремонт супутникового ресивера
Вітаю колеги!
У цій статті ми з вами будемо усувати найпоширенішу поломку в супутниковому ресівері. а саме, будемо ремонтувати блок живлення цього пристрою. Чому саме блок живлення? Та тому, що в 95% випадків виходу з ладу ресивера, винуватцем є блок живлення. Ресивер може не включатися взагалі, може включатися «на половину» (наприклад: червоний індикатор горить, а зелений, не дивлячись на наші зусилля при натисканні певної кнопки, не включається і ще дуже багато ознак), а може не працювати будь-яка функція. І причиною всіх цих непорозумінь, в більшості випадків, і може бути блок живлення. Ремонтувати ми з вами будемо ресивер «SVEC». але функціонально, на більшості таких апаратів, блоки живлення відрізняються лише формою і розташуванням радіоелементів. Принцип ремонту ресиверів, майже завжди однаковий.

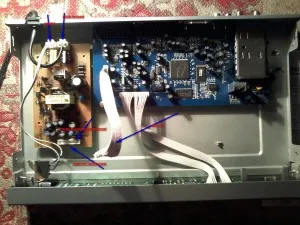

Тож почнемо. Для початку, природно, потрібно розібрати наш «агрегат». Відкручуємо шурупи або болтики з боків кришки і знімаємо її. Перед нами постає така картина:

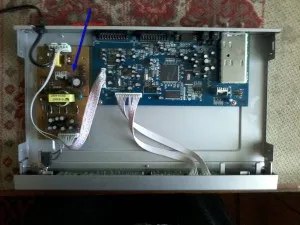

Тепер оглянемо візуально блок і плату, на предмет видимих причин поломки (це може бути «здуття» конденсаторів, прогорание плати або окремих елементів і т.п.). Якщо видимих причин не виявлено, то дивимося на запобіжник. Навіть якщо візуально не видно, що запобіжник «згорів», краще, все-таки, перевірити його цілісність приладом. Якщо запобіжник не робітник, не поспішайте міняти його і пробувати включати ресивер. Зазвичай вони просто так не «згорають», навпаки, в більшості своїй, при перенапруженні в мережі, вони залишаються неушкодженими, а що-небудь інше обов'язково виходить з ладу. Так уже влаштована сучасна техніка. Загалом, нам потрібно витягти блок живлення (на малюнку він відзначений синій стрілкою) з ресивера. щоб перевірити інші елементи.

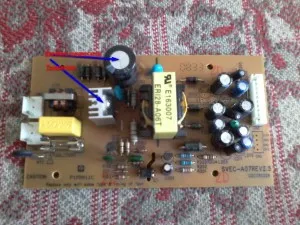

В першу чергу, потрібно перевірити силовий конденсатор: в ньому може бути залишковий заряд. Якщо є заряд в конденсаторі, потрібно обов'язково розрядити його, інакше при перевірці інших радіоелементів, ми можемо не тільки «спалити» прилад, але і отримати хороший удар струмом, нехай і не смертельний, але все одно неприємно.
Після цього приступаємо до перевірки основного транзистора, який стоїть на радіаторі. Якщо відкинути всі професійні терміни, то просто «продзвонювати» його на предмет «короткого замикання». Ці транзистори постійно виходять з ладу, позначаються так: D13009K. Літерні значення можуть бути різні, а числові повинні збігатися. Цей транзистор варто в багатьох ресіверах. але не у всіх. В інших стоять подібні або можуть стояти мікросхеми. Це не суть, важливо те, що в більшості випадків, виходять з ладу саме силові транзистори або мікросхеми.
На нашому блоці живлення. після перевірки даного транзистора, виявилося коротке замикання між його контактами. З цього випливає, що транзистор «згорілий».

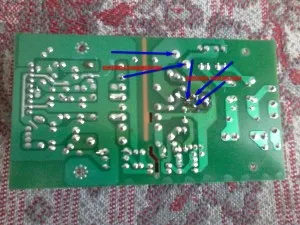

Тепер нам потрібно випаять його і перевірити інші радіоелементи. Перевірку поясню по-простому: потрібно перевірити всі транзистори і діоди (стабілітрони), на «коротке замикання».

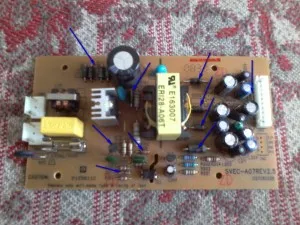

Всі деталі, відмічені на зображенні стрілками, потрібно перевірити на «коротке замикання». Після такої перевірки, я виявив «згорілий» діод, який стоїть на харчуванні 5В. Його нам потрібно, також, випаять, щоб, як і транзистор, замінити на придатний.

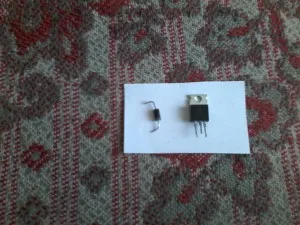

Далі, упаюємо нові транзистор і діод на свої місця. Після цього можна перевірити наш блок живлення. Робимо це так: вставляємо його в ресивер і приєднуємо до нього тільки шнур живлення і кнопку включення. Шлейф з проводами, який йде на плату з процесорами, НЕ приєднуємо. Перевіряти будемо по вихідним напруженням, значення яких позначено на блоці живлення. біля «гнізда», куди вставляється шлейф.
