Ремонт миші або клавіатури при обриві шнура

Якщо шнур миші (клавіатури) відірвався від плати або потрібно замінити штекер, скористайтеся порадами і довідковою інформацією з цієї статті.

Шнур відірваний від плати

Щоб припаяти відірваний від миші або клавіатури шнур, потрібно визначити, призначення точок пайки на платі і знати кольорове маркування проводів. Нерідко призначення проводів шнура підписано прямо на платі, в тому місці, де дроти були припаяні. А дроти як правило мають стандартну маркіровку, про яку і піде мова нижче. При зустрічі з нестандартними кольорами керуйтеся інформацією з відповідних статей:

USB пристрої

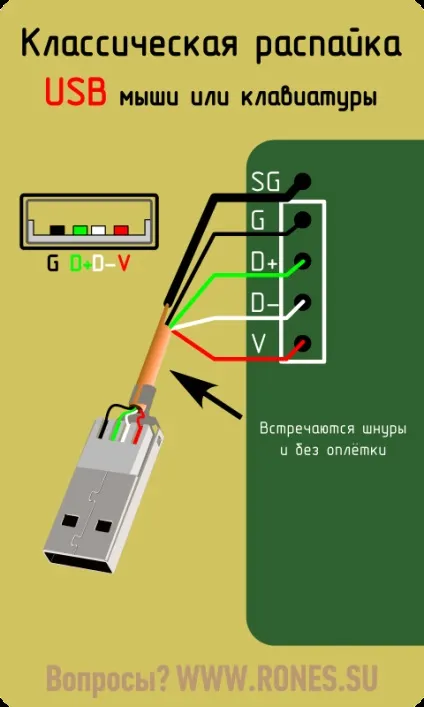

У випадку з пристроями USB буквені позначення будуть. V, D-. D +, G (не обов'язково в такому порядку). Може бути присутнім точка для пайки обплетення кабелю - SG. Класичні кольори в USB шнурі такі:

V - Червоний
D- - Білий
D + - Зелений
G - Чорний
SG - Чорний товстий (в кабелі не ізольований)

Ремонт миші або клавіатури при обриві шнура

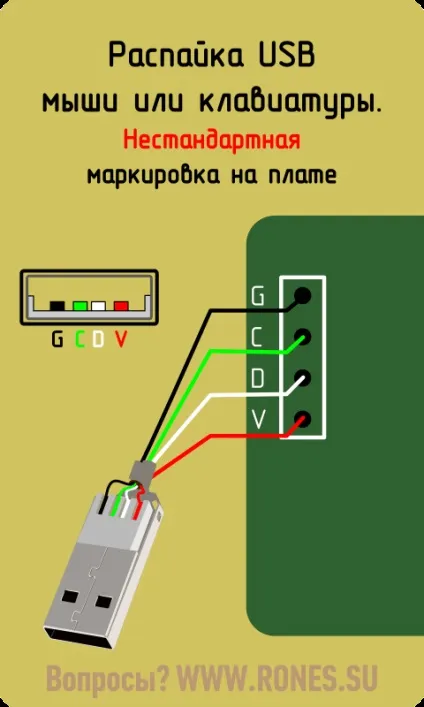

У деяких моделях USB пристроїв можна зустріти маркування, характерну для PS / 2:

V - Червоний
D - Білий
C - Зелений
G - Чорний

Ремонт миші або клавіатури при обриві шнура

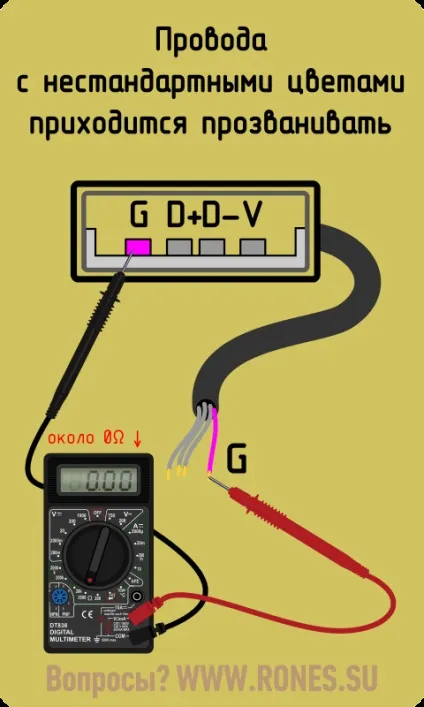

Якщо інформації по вашому пристрою немає в статті, доведеться прозванивать шнур самостійно. Призначення контактів штекера USB визначено чітко (див. Малюнок ↓), залишається лише з'ясувати, з яким кольором кожен контакт звонится. На малюнку наведено приклад визначення проводу «G». Лише з одним з чотирьох проводів мультиметр в режимі омметра покаже близько нуля Ом. Це і є шуканий провід. Таке дослідження слід повторити з іншими контактами.

Ремонт миші або клавіатури при обриві шнура

Пристрої PS / 2

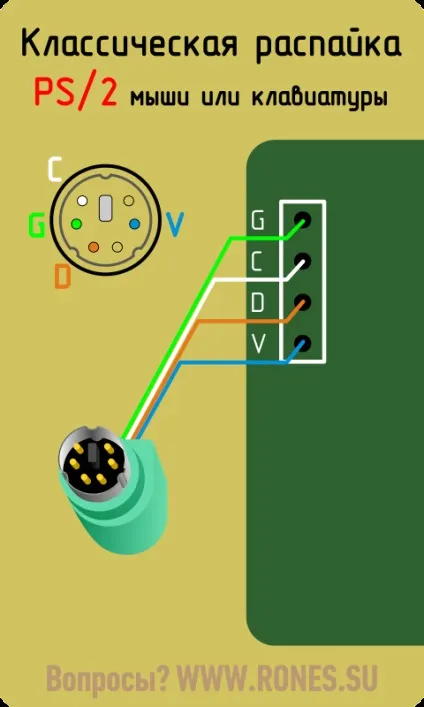

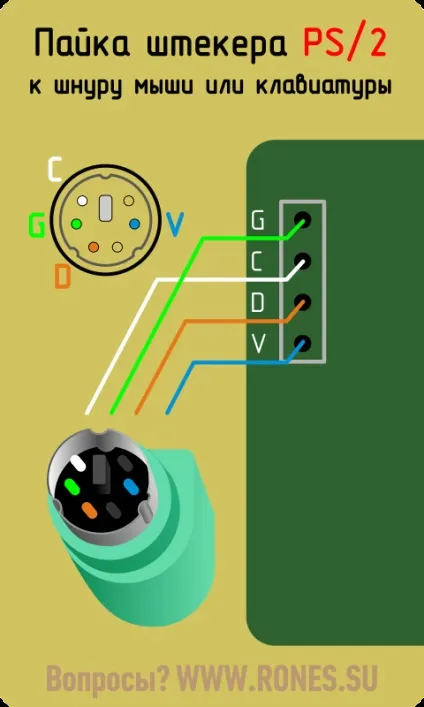

Класична розпаювання клавіатур і мишей PS / 2:

V - Блакитний
D - Помаранчевий
C - Білий
G - Зелений

Ремонт миші або клавіатури при обриві шнура

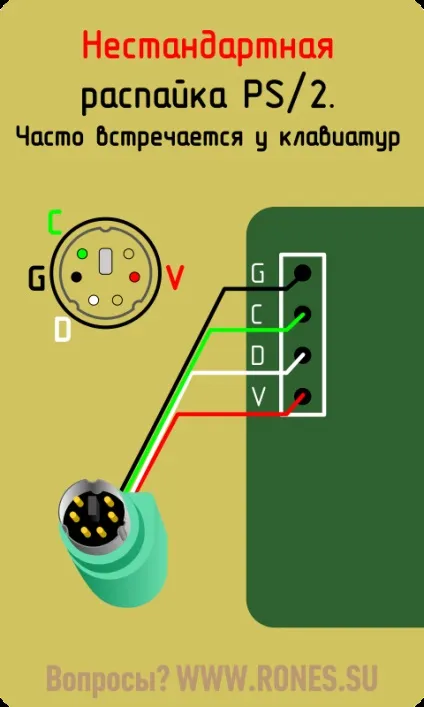

Проте, в шнурі клавіатури PS / 2 часто можна зустріти колірної набір, характерний для пристроїв USB:

V - Червоний
D - Білий
C - Зелений
G - Чорний

Ремонт миші або клавіатури при обриві шнура

Кольори в шнурі пристрою PS / 2 можуть не відповідати стандарту. В цьому випадку зверніться до статті «Нестандартні кольори PS / 2».

Дії при відсутності маркування

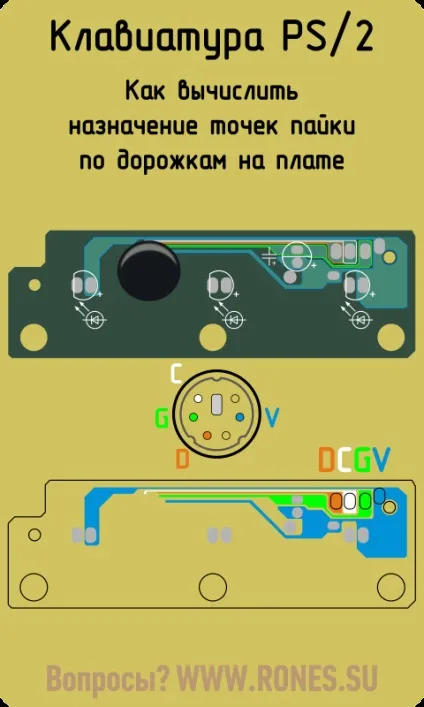

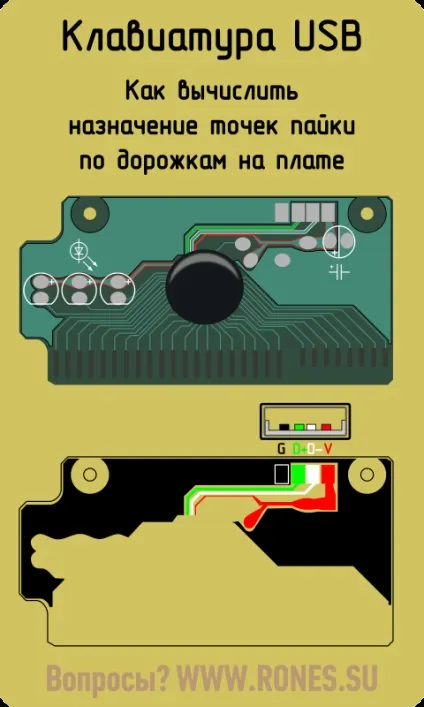

Якщо ж написів на платі немає, вивчаємо доріжки на друкованій платі, що йдуть від місць пайки шнура. У цьому дослідженні слід керуватися наступними ознаками:

• Найдовша і широка доріжка - це як правило «G». Всі електролітичні конденсатори припаяні до цієї доріжці своїм мінусовим контактом. Мінусовій контакт позначений на корпусі конденсатора поздовжньої смужкою.

• Маркування полярності електролітичних конденсаторів і світлодіодів підкаже нам плюсову доріжку - «V». Вона як правило коротше і тонше ніж «G». Якщо на ній зустрічаються «електроліти», то припаяні вони до неї позитивними контактами.

• Дві найкоротші і фактично однакові доріжки на платі - це D- і D + (D і C у випадку з пристроями PS / 2). Вони без зайвих розмов йдуть до мікросхемі контролера. Хто з них хто - визначається експериментальним шляхом. Що стосується цих контактів експерименти безпечні.

Ремонт миші або клавіатури при обриві шнура

Ремонт миші або клавіатури при обриві шнура

Штекер відірваний від шнура

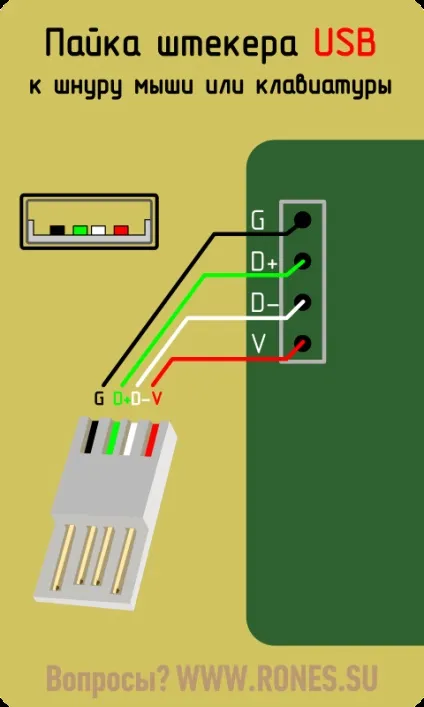

Якщо кольору в шнурі стандартні, то з картинок нижче ви зрозумієте, який дріт на який контакт роз'єму паяти.

Ремонт миші або клавіатури при обриві шнура

Ремонт миші або клавіатури при обриві шнура

Або визначте призначення кожного проводу самостійно по маркуванню на платі або по доріжках, як було показано вище.
