Ремонт електроплит своїми руками

Ремонт електроплит своїми руками це реально.

Я пропоную розглянути на прикладі ремонт в домашніх умовах електроплити на стеклокерамике фірми AEG. Відразу обмовлюся, фірма виробник при найпоширеніших несправності по суті ролі не грає. Це може бути Горіння, Мрія, Bosh або будь-яка інша.

Найпоширеніша несправність на мій погляд це коли перестає гріти одна з конфорок або якщо вона поділена на сегменти, перестає працювати частина з них. Конфорка може не працювати зовсім або почати погано грітися.

Розглянемо можливі причини: найпоширеніша причина порушення в роботі сучасних електроплит це вихід з ладу керуючих реле. Все дуже просто, на платі управління немає потужних контактів для харчування кіловатний конфорок, а є лише слабенькі 12в. Електроніка отримавши сигнал від користувача включити ту чи іншу конфорку подає 12в на котушку потужного реле, яке в свою чергу замикає контакти

220v йдуть до нагрівальної спіралі конфорки. Може звичайно перегоріти спіраль, може вийти з ладу електроніка, але найчастіша несправність криється саме в релюшкой, те ж саме стосується не тільки плит зі склокераміки, а й індукційних.

Несправність реле виникає через підгоряння комутуючих контактів при багаторазовому включенні виключенні. Як і в звичайному вимикачі, при замиканні розмиканні контактів проскакує іскра.

Ремонт електроплит своїми руками рекомендую тільки тим людям, які мали навик роботи з електричними пристроями і хоча б кілька разів у житті тримали в руках паяльник. Пам'ятайте, не намагайтеся ремонтровать електроплиту включену в мережу.

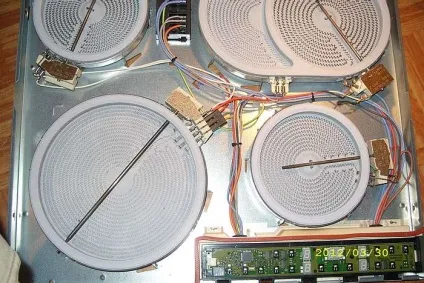

Після демонтажу склокерамічною робочої поверхні, видно роз'єми і плата управління. Реле впаяні на платі управління зі зворотного боку

Етапи ремонту електроплит:

1. Відключаємо електроприлад від мережі змінного напруги і виймаємо його з стільниці. Переносимо на рівне відкрите місце, де його можна розібрати.

2. Кладемо плиту «мордою вниз» і за допомогою простої або фігурної викрутки відгвинчуємо захисний чохол. Найкраще це робити на килимі, щоб не подряпати поверхню.

3. Візуально оглядаємо конфорки і плату на наявність явних пошкоджень, швидше за все їх не виявимо. Далі за допомогою мультиметра перемикання в режим овометра (режим вимірювання опору) продзвонювати спіралі непрацюючої конфорки. Опір спіралі має бути зовсім невелика, швидше за все це будуть одиниці або десятки Ом. Відключати роз'єм від спіралі при прозвонке швидше за все не обов'язково, тому що ланцюг буде розімкнути на керуючих релюшкой.

4. Якщо спіраль успішно продзвонив, то продзвонювати дроти від спіралі до реле, заодно перевіряємо роз'єми на контактах, чи немає слідів підгоряння, які виникнуть, якщо в них поганий контакт.

Реле з маркуванням яка б показала його параметри.

5. Далі дивимося до якого реле на керуючої платі йдуть дроти від конфорки. Це буде реле зі схожими параметрами: 12в управляє контактами

250V і може комутувати струм 10-16А. Тепер необхідно переконатися в працездатності реле. Для цього є два варіанти, найбезпечніший це штучно подати напругу на котушку 12в з блоку живлення, іноді спрацьовує від звичайної крони 9в. Другий варіант тільки для дуже досвідчених майстрів спілкуються з електронікою на ти все своє життя, включити електроплиту в розетку і продзвонити її в дії. Я вкрай не рекомендую другий варіант, тільки перший, найпростіший і безпечний.

При подачі напруги на котушку, контакти комутуючі ланцюг конфорки повинні замкнутися і показати опір близьке до 0 Ом. Якщо коротке контакти не замкнулися накоротко або показали непристойно великий опір, що обчислюється в сотнях або тисячах Ом, то причина несправності в контактах реле.

6. Беремо паяльник з тонким жалом і акуратно Випаюємо реле з плати. Для цього корисно скористатися старою медичної голкою зі зрізаним носиком. Ставимо голку на ніжку реле і покручуючи гріємо паяльником. Ніжка входить в голку а олово відсікається стінками голки від плати. Якщо не застосувати цю просту процедуру, то нам доведеться гріти все ніжки відразу, а це вже майже неможливо.

7. Випаяв реле електроплити перевіряємо ще раз. Переконавшись, що воно несправне вирішуємо що з ним робити. Корпус такого реле найчастіше нерозбірний. Варіанти у нас два: спробувати відремонтувати реле або замінити його.

9. Найкраще замінити реле на нові. Врахуйте, що просто підібрати реле за відповідними параметрами може не вийти. Вам треба знайти саме таке реле, тому що його корпус найчастіше розрахований під певні габарити на платі і у реле своє власне розташування ніжок.

10. Мінус заміни реле на нове в тому, що ми по суті поставимо такий же елемент і електроплита прослужить не довше, ніж до ремонту.

11. Для тих хто любить покращувати речі, підвищувати їх надійність і для тих, хто не зміг знайти відповідну заміну пропоную на розгляд наступний варіант. Купити реле підходять за параметрами і змонтувати їх в окремому блоці, корпус блоку не повинен бояться перегріву і бути електрично ізольована. Далі подовжуємо дроти з плати до нашого виносного блоку і отримуємо окремий комутаційний блок реле з можливістю заміни релюшек на більш потужні і без розбору самої електроплити.

12. Але й тут не все просто, потужні контакти використовуються в котушках автомобільних реле, які управляються як раз 12в і можуть комутувати дуже великий струм. Підступ полягає в тому, що ми не знаємо ток який здатна видати плата управління електроплитою по ланцюгу 12в і ток споживаний котушками нового реле. Можна спробувати знайти ці параметри в довіднику, можна продзвонити приблизно опір котушок, але ж це не звичайний резистор. Можна поміряти струм на включених реле за допомогою амперметра включеного в розрив ланцюга 12в.

13. Після ремонту, перед включенням і остаточною збіркою ретельно перевірте пайку, чи немає непотрібних контактів, не закоротити чи доріжки, чи не стосуються оголені дроти корпусу.

14. По суті найпоширеніша несправність електроплит цілком піддається ремонту в домашніх умовах, все що для цього необхідно це мінімальні уявлення про роботу електричних ланцюгів, паяльник і техніка безпеки. Пам'ятайте, всередині електроплити напруга небезпечне для життя, працюйте тільки з відключеним від мережі електроприладом і тільки якщо Ви розумієте, що робите і впевнені в своїх силах. А так по суті весь ремонт полягає в перевірці та заміні звичайного реле.

За ремонт електроплит в майстернях беруть великі гроші, а по суті така несправність коштує копійки і час на ремонт йде не більше, ніж на дорогу в майстерню, не рахуючи того, що в майстерні Вас залишать без електроплити на кілька днів або навіть тижнів. Вирішувати вам.

З повагою, Євген.

Сергій, в тих плитах які зустрічалися мені, реле було на платі, далі дроти йшли безпосередньо на спіралі. Тут щось не те, невже у Вас стоїть реле на платі, а за ним ще одне на конфорці? Не можу зрозуміти навіщо воно передбачено ... Відштовхуйтеся від такого принципу, реле управляється низьким струмом і напругою, грубо кажучи воно призначене для посилення контактів. Тобто ми замикаємо потужні контакти від спіралі за допомогою маленьких струмів від керуючої ланцюга на платі. Ви впевнені, що у Вас стоять реле саме на конфорці? Вони ж грітися будуть там ... спробуйте за допомогою мультиметра продзвонити весь ланцюг від реле на платі до спіралі. Щоб не включати плиту в мережу я подавав на керуючі контакти 12в зі звичайного блоку живлення. І ще, потрібно перевірити чи подається 12В на саму котушку реле при роботі, найпростіший ознака це клацання під час включення. Часто буває що реле на платі ціле, спіраль ціла, а окислюються контакти на проводах від реле до спіралі.

Можливо Ви мали на увазі контакти реле термодатчика на конфорках, тоді все стає на свої місця. Спробуйте глянути чи можна розібрати корпус такого реле, якщо немає, то обійти його швидше за все не вийде. Обійти то просто, але якщо ми викоротім його і живити безпосередньо, то як конфорка буде відключатися після потрібного нагріву? Поки бачу тільки два варіанти, або намагатися відновити контакти самостійно, або шукати заміну ушкодженої реле ... Якщо це просто захист від перегріву, то можливо підійде від якийсь інший моделі зі схожими параметрами.

Плита Zanussi з керуванням на сенсорах. Може Ви підкажіть що робити. Включаю плиту. Відразу одна конфорка сама включається на повну потужність. Спроба сенсорною клавішею зменшити потужність на цій конфорки ні до чого не приводить - конфорка працює на повній потужності. Вимкнув плиту, прочитав Вашу статтю і вирішив на наступний день самому спробувати відремонтувати плиту (я інженер-електрик). На наступний день вранці вирішив закип'ятити чай на цій конфорці. Включаю плиту, конфорка знову сама включається на повну потужність, я знову намагаюся зменшити потужність конфорки сенсорною клавішею - у мене нічого не виходить. Ставлю чайник на конфорку. Чайник скип'ятив і вирішив знову зменшити потужність сенсорною клавішею. В. о диво, конфорка вимкнулася. Натискаю на збільшення потужності - конфорка загоряється. Загалом конфорка нормально почала працювати. Я думаю, що напевно «залипнув» контакт на реле (тому конфорка відразу і включалася на повну потужність) і під впливом температури контакт реле «разліп» (розімкнувся). Ось і думаю: може все таки замінити реле? Або поки залишити як є? Що порадите?

Дуже хочу Вам допомогти Сміла, але по суті я такий же інженер електронної техніки. За ідеєю причини можуть бути різні, але ось як я мислю: з одного боку Ви маєте рацію, схоже на заліпшіе реле, яке автоматично подає напругу на конфорку, при включенні плити, разліпнуть реле могло швидше від струсу. В цьому випадку контакти в реле підгорілі, будуть грітися, іскрити і думаю скоро знову себе проявлять. Мене бентежить інше, якщо контакт реле залипнув і включив конфорку, то чому не регулюється потужність? Адже по ідеї реле на потужність не впливає, воно просто замикає ланцюг, а регулювання мені здається повинна працювати. Поки закипав чайник плата управління як слід прогрілася, може це як то вплинуло на пайку контактів або мікротріщини на платі, варіантів багато ... Боюся радити, але я б напевно реле поки не чіпав, тому що незрозуміло як воно могло вплинути на регулювання потужності. Шановні Новомосковсктелі даної сторінки, хто стикався з подібною ситуацією, постарайтеся допомогти Смелау, може у кого то є інші ідеї.

днем на годиннику не видно вночі трохи видно електроплита повіку склокераміка

Добрий вечір, електро плита zanussi zkt663, після 10 років перестали працювати спочатку 2 потім все варильні поверхні, розібрав, продзвонив ланцюг і спіралі, все в порядку, контакти не підгоріли, продзвонив реле, все накрилися, заміни, все стало працювати, але перегрівається сама поверхню, термостат на конфорках спрацьовує, а температура в зоні блоку управління понад 60 градусів, у чому може бути причина, або все-таки термостат запізнюється, що не підкажіть на якій температурі він повинен відключати спіралі. спс

Привіт, електро-плита priveleg. замінив двозонний конфорку (на старій на розширенні перегоріла стрічка) а нова хоч і включається вся не дає такого ж нагрівання (суп годинами закипає)
потужність конфорки відповідає 700/1700 EGO. в чому може бути причина
