Ремонт чайника - термоса (втрати)
Потер, термопот - як тільки не обзивають цю кухонне начиння. Називати деякі речі своїми повними іменами не зовсім зручно, а іноді, просто, можна "зламати мову".
У перекладі з англійської "pot" буде - горщик, значить "termopot" - температурний горщик, він же - термос. Але термос не простий, а електричний, та ще й з функціями зливу через носик, що надає йому статус чайника.
У підсумку виходить по-російськи: "електричний чайник-термос".
Погодьтеся, що в побуті, для іменника, - це забагато буде.
Підставляємо до "буржуйському" "роt" (горщик) відповідне закінчення і отримуємо коротке, "нережущее вухо", унікальне ім'я ( "кличку") - потер.
На столі ремонту - пристрій "Raketa". Ознаки поломки: відсутність світіння сигнальних діодів і нагріву, при натисканні кнопок управління насосом і додаткового кип'ятіння - робота цих функцій не спостерігається. Єдиний "життєвий" ознака - підсвічування рівня води.
На дні знаходимо два кріпильних шурупа.

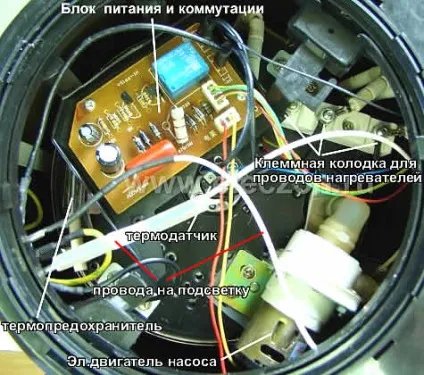

Заглядаємо всередину. Візуально, порушень цілісності елементів і проводів - не спостерігаємо. Знімаємо плату блоку живлення і комутації.
Уважно оглядаємо його з обох сторін. Виявляється тріщина на пайку елемента до доріжці. Натискати на елемент із зворотного боку і припій, з легкістю, відходить від плати.
За допомогою паяльних коштів відновлюємо місце пайки.
Уважно подивившись схему, можна зробити висновок, що потер повинен працювати і без цієї плати, так як вона забезпечує живлення і керування додатковим шляхом кип'ятіння, не торкаючись основної роботи чайника-термоса.
Посередині дна робочої ємності встановлений температурний датчик, який замикає свої контакти при нижній (70-80грд) температурі і розмикає при верхній - температурі кипіння води.
Під блоком живлення і комутації сховався, притиснутий хомутом, температурний запобіжник 10А 125грдС, при перевірці якого, виявлено обрив в його ланцюга (за браком, був встановлений і притиснутий до ємності 10А 133грдС).

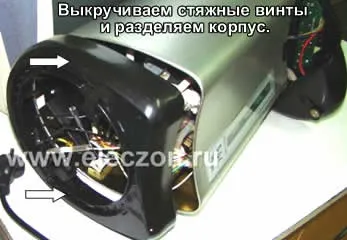

підключені до мережевих контактам через резистор (на схемі не зображено). Рухаючись далі, відкручуємо стягнуті гвинти і поділяємо корпус, для того, що б дістатися до блоку управління. Розглядаючи плату блоку, помічаємо злегка потемнілі обмежувальні резистори, два діоди і три світлодіода, перевіряємо - все в нормі (виміри елементів схем).
Збираємо корпус в зворотному порядку.
Заміряючи опору нагрівальних елементів в точках А, В, С, отримуємо наступні значення (див. З). При заміні температурного запобіжника, зберігаємо стару або забезпечуємо нову ізоляцію в місцях пресованих контактів. Пайка в цьому місці не рекомендується. Якщо не вдається відпресованих, то краще зробити хорошу скрутку в кілька оборотів і обжати її.
Тепер, докладніше, за схемою.
Харчування Втрата здійснюється через контакти триполюсні штепсельної вилки, один провід з якої, будучи заземляющим, має безпосередній контакт з металевим корпусом електроприладу. На вході живлення пристрою через резистор підключена газорозрядна лампа підсвічування рівня води. Звідси ж розходяться живлять дроти на інші елементи схеми.
Блок живлення і комутації. крім того, що має баластовий конденсатор С1 для зниження напруги і діодний міст Д1-Д4 для випрямлення струму, являє собою електронну схему, по команді кнопки, що забезпечує незалежне включення основного нагрівача на 40 секунд.
За цей час, остиглий до 70-95 градусів потер, знову закипає.
При натисканні кнопки додаткового кипіння, струм по колу: червоний провід з клеми живлення 220вольт, через кнопку "додаткове кипіння", випрямляється через діод Д7 і приходить на позитивну обкладку конденсатора С3. Конденсатор заряджається до певного значення, відкривається транзистор Т2, при цьому починає протікати струм емітер-колектор, що в свою чергу веде до відкриття транзистора Т1 (Т1-Т2 - складовою транзистор забезпечує велику передачу струму).
По ланцюгу: плюс діодного моста, емітер-колектор Т1, обмотка реле РД, мінус діодного моста протікає струм спрацьовування реле, яке замикає свій контакт РД в ланцюзі включення основного нагрівача.
Такий стан схеми постійним залишатися не може, так як ми відпустили кнопку.
У момент відпускання кнопки, заряджений конденсатор С3, починає розряджатися по ланцюжку: плюс обкладання, резистор 10к, база-колектор Т2, резистор 2к, мінус обкладання, тим самим утримуючи транзистор Т2 у відкритому стані до тих пір, поки не розрядиться конденсатор, і напруга не знизиться до певного значення, при якому транзистор Т2 закриється.
У нашому випадку конденсатор ємністю в 100 мкФ забезпечує відкритий стан транзистора протягом 40 секунд. Коли закриється транзистор Т2, схема повертається в початковий стан і основний нагрівач відключається.
Розглянемо схему блоку управління.
При появі напруги живлення на клемах втрати. з першої клеми по червоному проводу "КР" ток потече через діод Д8, через світлодіод "ПІТ", через резистор 130кОм, по синьому проводу "СИН" і на другу клему - засвітиться сигнальний світлодіод "ХАРЧУВАННЯ" (гасне при спрацьовуванні термозапобіжника). У цьому ж стані живильного ланцюга схема може перебувати в двох режимах роботи - або в режимі "ТЕРМОС" з роботою підтримує нагрівача, або в режимі "КИП'ЯТІННЯ" з роботою підтримує + основного нагрівачів.
Режим "ТЕРМОС".
Н агреватель, що підтримує температуру, постійно знаходиться у включеному стані через термопредохранитель і діод Д6, від чого: напруга на нагрівачі має амплітуду одного напівперіоду і значення його - половина від напруги мережі.
При цьому, ток сигнальної ланцюга протікає: нижня (друга) клема харчування, синій провід "СИН", діод Д9, сигнальний світлодіод "ТЕРМОС", резистор 130кОм, точка В, основний нагрівач, точка А, верхня (перша) клема харчування - " горить "світлодіод" ТЕРМОС ".
Режим "КИП'ЯТІННЯ".
При замиканні контактів РД або Т100С включається в роботу основної нагрівач, при цьому тече струм по сигнальної ланцюга: з першої клеми по червоному проводу "КР" через діод Д8, через світлодіод "КВП", резистор 130кОм, контакти РД або Т100С і на другу ( нижню) клему харчування - "горить" світлодіод "КИП'ЯТІННЯ". Світлодіод "ТЕРМОС" - "гасне", так як замикається контактом РД або Т100С накоротко: нижня (друга) клема харчування, синій провід "СИН", діод Д9, сигнальний світлодіод "ТЕРМОС", резистор 130кОм, контакти РД або Т100С і на цю ж (нижню) клему харчування.
Насос (помпа, PUMP).
Електродвигун постійного струму напругою на 12 вольт забезпечує роботу насоса для закачування води в Вашу великий кухоль.
Струм, за його ланцюга, протікає так: нижня (друга) клема харчування, синій провід "СИН", замкнута кнопка або важіль зливу, обмотка двигуна, діод Д10, елемент підтримує нагрівача, верхня (перша) клема харчування. Виходить, що напруга 12 вольт на обмотку електродвигуна знімається з дільника, утвореного діодом Д6 і елементом нагрівача.
Електричний чайник-термос - "за" або "проти"
Коли вперше з'явилася ця "штуковина", а було це в роки кінця СРСР - початку "перебудови", люди, при можливості, набували її неохоче. Необгрунтовано посилалися, посилаються і зараз, на неекономічність даного електроприладу. А відбувалося це тому що, купуючи річ, людина не знав її призначення та можливих режимів роботи.
Після півгодинного закипання, з метою економії електроенергії, висмикують вилку з розетки, а коли він остигав - включав знову, тим самим "накручуючи" лічильник.
Згадавши звідки родом такі домашні прилади, як потер. хлібопічка, та ті ж сучасні чайники, можна поставити запитання: "В якому столітті у капіталістів подешевшала електроенергія?", Японці, наприклад, - дуже економічний народ.
Звідси напрошувався висновок, що звикли до електричних чайникам домочадці, щось роблять неправильно.
По-перше: - призначення.
Якщо Вам потрібен окріп два рази на добу, для Вас - чайник. Якщо п'єте гарячу каву, щогодини - потер. "Семеро по крамницях" - потер. в офісі - потер. коротше - де багато народу, там - потер. і "побільше".
По-друге: - режим роботи.
"Термос-режим" і є найекономічніший при частій необхідності споживання гарячої води. Вимикаючи з розетки, Ви припиняєте додатковий підігрів, який споживав би незначний струм і тримав би необхідне значення температури.
Включаючи потер після охолодження, в електричну мережу, режим кип'ятіння починає "жерти" Ваші кіловати, і досить довго. Відбувається велика трата електроенергії, ніж при "термос" -режимі.
Можна зобразити графік порівняння простого чайника 1.5 літра 2500 Ватт з чайником-термосом "Raketa".
При такому режимі роботи, витрачено 6 літрів води за денний час 15 годин. Це - тільки при обов'язковому кип'ятінні чайника в перший раз, після наповнення по 1.5 літра.
Потужність, споживана приладами з мережі, приблизно, однакова. У той же час - потер постійно гарячий, а чайник потрібно буде включати для підігріву. Виходить, з чайником, проблем і витрат на електроенергію - більше.
Можна зобразити графіки режимів, при яких потер, явно програє.
Це ті випадки, коли споживання гарячої води, протягом, якого-то часу, дуже рідко.
Розраховуючи, таким чином, режими експлуатації, можна переконатися в необхідності придбання того чи іншого електроприладу.
