Для того щоб провести ремонт болгарки, досить вивчити ази техніки і знати особливості конструкції пристрою Немає сумнівів, що кожен електричний інструмент рано чи пізно може перестати працювати. Найчастіше це відбувається через те що не було дотримано умови експлуатації. Чи не входить в список виключень і болгарка. Якщо раптом у вас трапилася така неприємність, можна не відразу звертатися в майстерню, а спробувати розібратися самостійно, тим більше що велика частина проблем легко вирішується.

Ремонт болгарки своїми руками: принцип і пристрій апарату

Полагодити болгарку справа не проста, потрібно знати всі тонкощі і причини, за якими апарат може вийти з ладу. Наприклад, ремонт асинхронного двигуна або іскристого колектора, це не завжди під силу звичайній людині. І тут доведеться звернутися до майстра. Для того щоб зрозуміти в чому полягає пристрій болгарки, потрібно знати як працює дана техніка. За допомогою електроенергії працює двигун, який передає обертання на вал завдяки шестірні. На кінці вала встановлений коло відрізного або шліфувального типу.

Якісність роботи болгарки залежить від кількості оборотів в хвилину. Професійний інструмент здатний розвинути швидкість 1000 оборотів в хвилину.

Перше що потрібно зробити при поломці, це розібрати апарат і прочистити його, в більшості варіантів болгарка починає працювати.

Корпус болгарки виготовляють з міцного пластику. Основним його завданням є утримання всіх комплектуючих на місці і передача фізичної сили людини на момент роботи

Якщо ж цього не сталося, потрібно зрозуміти, де саме сталася поломка. Склад болгарки може відрізнятися в залежності від моделі, але основні частини у них однакові.

При розборі ми може побачити 4 комплектуючі:

Корпус, який складається з 2-х частин;
двигун;
редуктор;
Електричний компонент.

Двигун змушує рухатися шестерню, яка в свою чергу приводить в рух ріжучий елемент.

Якір на болгарку: як перевірити якір електродвигуна в домашніх умовах

Якщо ви точно впевнені в тому, що зламаний якір, то буде потрібно дістати електричний двигун.

Розбирання двигуна повинна бути проведена якомога акуратніше. Відключіть усі щітки і клеми від харчування.

Не забувайте, що перед тим як поміняти обмотку, неважливо якого електроінструменту Бош, Sparky, Макіта, Интерскол потрібно вручну встановити причини поломки шліфувальної машинки. Для цього вам допоможе схема намотування і редуктора, а так само спеціальний індикатор. Виймаємо ротор, а разом з ним опорні підшипники і крильчатку охолодження. Все це є єдиний цілий предмет. Якщо ви помітили, що пошкоджено більшу частину проводки і порушений баланс, то краще замінити цей компонент повністю. Про те, що порушений баланс, може сказати поява гулу і вібрації в механізмі.

Не беріться за ремонт болгарки, якщо у вас немає елементарних знань в роботі з паяльником. У такій ситуації краще віднести прилад в майстерню і звернутися до професіонала

Якщо ж баланс якоря не порушений, а проблема полягає тільки в підмотці, то якір підлягає відновленню. Робота буде полягати в самостійно перемотуванню котушки, все повинно виконуватися дбайливо з терпінням і акуратністю. Якщо балансування кутовий машини працює з перебоями, то для початку її потрібно перевірити тестером. У тому випадку якщо проточка показує різні дані, відремонтувати самому електромотор не вдасться. А ось відновити його допоможе заміна.

Для того щоб замінити перемотування в якорі вам буде потрібно:

Нові дроти для обмотки це повинні бути мідні жили, діаметр яких буде відповідати попереднім проводам;
Папір діелектричного типу для ізолювання обмотки;
Лак, щоб залити котушки;
Паяльник з припоєм і каніфоллю.

Перед тим як здійснити перемотування, потрібно підрахувати витки проводу і в новій обмотці застосувати стільки ж.

Покрокова інструкція: як перемотати електродвигун в домашніх умовах

Якщо проблема не стосується стартера, шестерні, але ви знайшли проблему в обмотці, то тут вам доведеться придбати мідь і заручитися допомогою колекторного знімача. Для початку проводиться прозвонка ланцюгів тестером, продзвонити вам допоможе мультиметр, а для того щоб перевірити працездатність апарату скористайтеся трансформатором короткої дії. Так ви зможете підібрати потрібні дії і інструменти, щоб підпорядкувати болгарку.

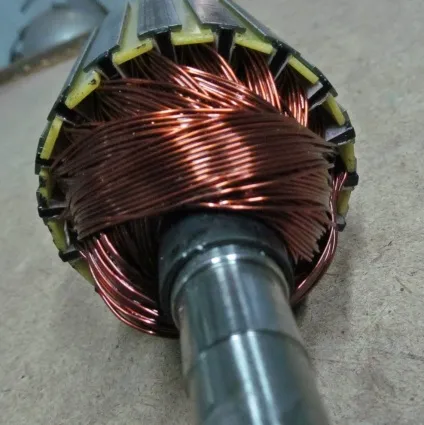

Процес перемотування - заняття копітке і зажадає терпіння і умінь

Сам процес складається з наступних дій:

Усунення старої обмотки. Її потрібно акуратно зняти і не зашкодить металевий корпус самого якоря. Якщо ви виявили подряпини або задирки, їх потрібно загладити за допомогою шкурки або паяльника. Іноді, для того щоб корпус був повністю зачищений використовують пальник.
Підготовка до підключення нових проводів. Знімати сам колектор не потрібно. Буде потрібно і оглянути ламель і виміряти мультиметром опір наявних контактів у ставленні до корпусу. Показник повинен складати приблизно 0,25 Мом.
Усунення старих проводів. Залишки потрібно ретельно видалити і прорізати пази в контактах. Надалі вони знадобляться, щоб вставити дроти котушок.
Монтаж гільз. Гільзи створюються з картону електротехнічного типу, це матеріал, товщина якого становить не більше 3 мм. Нарізається необхідну кількість і вставляється в пази якоря.
Перемотка. Кінець проводки потрібно припаяти до кінця ламелі і намотати по колу проти годинникової стрілки. Це ж дію повторюється по відношенню до всіх діжки.
Перевірка якості. Після того як всі обмотки будуть зроблені, за допомогою мультиметра перевіряють наявність замикань або обривів.
Кінцеві обробки. Готова котушка обробляється епоксидною смолою мул лаком. Будинки готову роботу сушать в духовці. Можна використовувати лак, який сохне швидше.

Може здатися, що робота складна. Поспішаємо запевнити, що немає, проте часу і сил на це доведеться витратити, багато.

Як перевірити статор на межвитковое замикання мультиметром

Якір, це та деталь, на якій найчастіше накопичується велика кількість бруду. Якщо у болгарки з'явилися несправності, їх можна виявити, самостійно використовуючи мультиметр або іншими словами амперметр.

Перевірка починається з того, що потрібно знайти несправний компонент. Якщо ваш апарат повністю вийшов з ладу, це може бути свідченням розсипання щіток або зруйнованого шару діелектрика, який знаходиться між пластин. Якщо ви спостерігаєте всередині іскріння, це означає, що в болгарки пошкодилися струмозйомники.

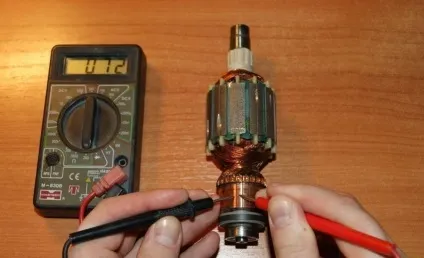

Перевірка статора на межвитковое замикання мультиметром не потребує багато часу

Не залежно від того який результат ви отримаєте при обстеженні, потрібно перевірити опір. Воно повинно бути однаковим для кожного з вимірів.

Якщо показники показують відхилення, це свідчить про порушення з'єднання котушок і поганому приляганні щіток.

Зверніть увагу на щітки, їх знос повинен побут однаковим, а при наявності подряпин їх потрібно обов'язково замінити на нові. Якщо ж ви не знайшли несправностей, то потрібно провести замір опору у ламелі і котушки.

Як ви змогли дізнатися з нашої статті, УШМ не представляє собою складну конструкцію, адже до її складу входить всього 4 частини. Але виявить справжню причину поломки досить складно, і як виявилося найчастіше це недбале ставлення до інструменту. Щоб такого не сталося, доглядайте за своїм інструментом, ну а якщо ж апарат вийшов з ладу, не пошкодуйте часу і слідуючи нашим інструкціям приведіть його в робочий стан.
