До ремонту антенних підсилювачів зазвичай призводять статичну електрику (грозові розряди) і поломка блоку живлення (перенапруження, що трапляється рідко).

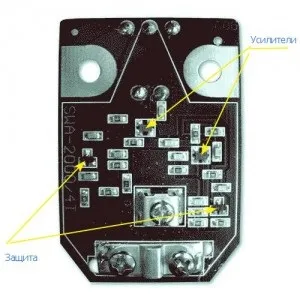

Поломка антенного підсилювача через грозу.
При ремонті антенних підсилювачів в першому каскаді бажано встановлювати високочастотні транзистори з F граничної 1,5 -2 -3 Ггц і малим рівнем власних шумів - Кш, наприклад транзистори КТ391А-2, КТ3101А-2, КТ3115А-2, КТ3115Б-2, КТ3115В- 2 шумові характеристики більшості моделей підсилювачів не погіршує, а застосування транзисторів 2Т3124А-2, 2Т3124Б-2, 2Т3124В-2, КТ3132А-2 знижує Кш до 1,5 дБ, що покращує параметри підсилювача. Ця обставина дозволяє рекомендувати заміну першого транзистора підсилювача на зазначені останніми навіть в справних, але «шумливих» підсилювачах з метою підвищення якості їх роботи. У другому каскаді можна використовувати дешевші і потужні транзистори КТ391А-2, КТ3101А-2 і навіть серій КТ371, КТ372, КТ382, КТ399, КТ316 та інші з граничною частотою близько 2 ГГц.
Якщо є труднощі при ремонті, в придбанні таких транзисторів, то можна поставити і в перший і в другий каскад поширені КТ399, КТ316, при цьому сильно помітного погіршення картинки не буде.
Нові транзистори краще встановити з протилежного боку плати, просвердливши попередньо отвори для висновків свердлом діаметром 0,5 ... 0,8 мм. Свердлити краще так, щоб отвір стосувалося краю майданчика.
В підсилювачах SWA обидва транзистора працюють з колекторним струмом 10 ... 12 мА. Такий струм прийнятний для другого транзистора, але перевищує постійно допустимий для першого, якщо встановлені транзистори серій КТ3115, КТ3124 і КТ3132А-2. Тому після монтажу конкретного екземпляра необхідно встановити робочу точку транзистора VT1. Для цього випаюють мікрорезістор R1 і замість нього тимчасово підключають підлаштування резистор опором 68 ... 100 кОм. Перед включенням харчування движок резистора повинен перебувати в положенні максимального опору, щоб не пошкодити транзистор. На підсилювач подають напругу 12 В від блоку живлення і вимірюють падіння напруги на резисторі R2. Поділивши виміряна напруга на опір резистора R2, дізнаються колекторний струм. Регулюючи опір підлаштування резистора в бік зменшення, домагаються колекторного струму близько 5 мА, що відповідає мінімуму шумів за влучним висловом транзисторів. Далі замість підлаштування резистора впаивают постійний такого ж опору.
Після цього покривають друковану плату і транзистори шаром радіотехнічного лаку або компаунда для захисту від вологи.
