Реле-регулятор напруги принцип дії
В електричних мережах дуже часто використовується автоматичне включення і відключення генератора. Для цього існує реле-регулятор напруги. З його допомогою здійснюється захист генератора від перевантажень, дозволяє автоматично регулювати напругу і силу струму в встановлених межах. Цей прилад, в основному, використовується в електричних мережах усіх автомобілів і встановлюється в моторному відсіку.
Призначення і пристрій реле-регулятора
Цей пристрій є трьохелементної, що складається з трьох незалежних автоматів. Це реле зворотного струму, обмежувач струму і регулятор напруги.
Автоматичне включення генератора в мережу здійснюється за допомогою реле зворотного струму за умови його перевищення напруги акумулятора на певне значення. При зниженні напруги, відбувається автоматичне відключення генератора. У його склад входить котушка і сердечник з двома обмотками - шунтовой і серієсний з різною кількістю витків дроту, а також ярмо і якір з системою контактів.
Наперед задані межі напруги генератора підтримуються за допомогою регулятора. У нього входять котушка і сердечник з обмоткою, якір з системою контактів, ярмо, магнітний шунт, а також циліндрична пружина.
Один кінець обмотки котушки з'єднаний з масою, а інший - з клемою генератора, проходячи через ярмо, опір і обмотки. Таким чином, значення струму і магнітного потоку залежить від напруги, яке розвиває генератор. Регулятор напруги дозволяє автоматично регулювати силу зарядного струму, що отримується за рахунок різниці напруг між акумулятором і генератором.
Використання обмежувача струму
Для захисту генератора від перевантажень застосовується обмежувач струму. До складу входить котушка і сердечник з обмоткою, а також обмотка опору, ярмо і якір з контактами, як і в інших складових пристроях. Принцип роботи пристрою збігається з регулятором напруги, коли все навантаження генератора пропускається через обмотку обмежувача.
Загальну нормальну роботу реле-регулятора можна визначити за допомогою амперметра. розташованого на щитку приладів і станом самого акумулятора. Якщо на амперметр постійно видно велике значення зарядного струму, незважаючи на те, що акумулятор знаходиться в хорошому стані, це означає, що реле-регулятор напруги працює при підвищеній напрузі.

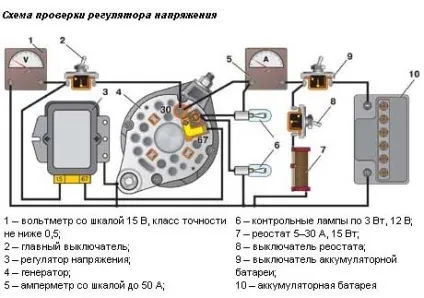

Цей пристрій є досить складним приладом, що вимагає точних регулювань і грамотного звернення. Регулювання повинна здійснюватися тільки із застосуванням точних контрольних приладів.
