Регульований блок живлення схема, конструкція опис і налагодження

Схема найпростішого блоку живлення

Сама найпростіша схема саморобного блоку живлення постійного струму, складається з трьох основних функціональних вузлів - це понижуючий трансформатор. діодний випрямляч і згладжує конденсаторний фільтр. Залежно від номінальної потужності БП і ці вузли будуть мати різні габарити і типи. Основний і найбільш дорогий частиною є трансформатор. який знижує мережеве змінну напруги до необхідних номіналів. Перш ніж його вибрати, визначитеся з електричною потужністю, яка необхідна. Для цього напруга перемножити на силу струму навантаження, плюс залиште невеликий запас потужності приблизно на 20-30%.

Припустимо, у вас є старий трансформатор, переконайтеся, що його первинка розрахована на 220 воль. Подксоедініте його до мережі і мультиметром виміряєте напруга на вторинній обмотці. Якщо воно вище, ніж Вам необхідно, то можете відмотати пару витків на вторинному ринку та знову заміряти, напруга повинна трохи знизиться. Врахуйте, що напруга з вторинної обмотки збільшиться в 1,41 рази після діодного моста та конденсатора.

Роль діодного моста полягає в випрямленні змінного напруги. Підійдуть абсолютно будь-які діоди, які розраховані на напругу і струм більше тих, які Вам будуть потрібні. Не забудьте попередньо перевірити діоди на придатність, так як навіть один пробитий діод призведе до того, що БП буде працювати не правильно.

На виході моста в схемі є конденсатор. роль якого згладжувати пульсує напруга. Тобто, з діодного моста блоку живлення, виходить постійна напруга, але воно має вигляд імпульсних стрибків. Для багатьох пристроїв це не підійде, і викличе їх поломку. А конденсатор, накопичуючи частина енергії, заповнює провали напруги, тим самим на виході БП відносно рівний електричний струм.

Блок живлення на стабілізовану регуліремое напруга 1,5 - 24 В з струмом до 3А

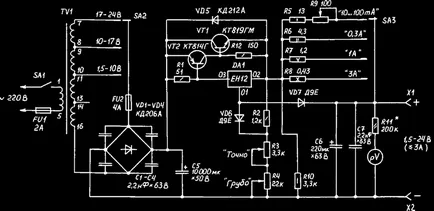

Основою схеми універсального блоку живлення для радіоаматорів є стабілізатор напруги на мікросхема КР142ЕН12. В якості силового трансформатора застосований накальний трансформатор ТН-56, що має чотири вторинні обмотки з напругою 6,3 В. В залежності від необхідного рівня вихідної напруги, за допомогою перемикача SA2 підключаємо потрібне нам число вторинних обмоток.

Змінна напруга з вторинних обмоток трансформатора через запобіжник FU2 надходить на діодний мосто VD1-VD4. Конденсатор С5 використовується для згладжування пульсацій. Транзистори VT1, VT2 призначені для збільшення вихідної потужності. Регулювати вихідну напругу ми будемо змінними резисторами R4 і R3.

Транзистор VT1 повинен бути встановлений на радіатор, при необхідності, його можна замінити на КТ803А, КТ808А, а VT2 може бути замінений на КТ816Г. Як діодів VD1 VD4 можна застосувати КД206А, КД202А, але їх також бажано встановити на радіатор. Правильно зібрана схема блоку живлення починає працювати відразу.

Регульований блок живлення з напругою до 24 В і з вихідним струмом до 5А

У цій схемі, в разі короткого замикання в навантаженні спрацює захист реалізована способом обмеження максимального струму.

Зміною опору змінного резистора R8 задаємо потрібний струм. Всі транзистори необхідно встановити на радіатори.
