Регулювання протитуманних фар на ваз-2114 фото і відео

Протитуманні фари - це безперечно не зайвий елемент в системі зовнішнього освітлення автомобіля. І багато власників ВАЗ-2114, на яких вони не встановлені, приходять до висновку про необхідність монтажу такого обладнання. Подібні світлові елементи просто рятують в умовах недостатньої видимості і умовах поганої освітленості узбіч доріг.

Покроковий процес регулювання протитуманних фар

Можна приступати до їх регулюванню. Проведення цих робіт можна умовно поділити на два етапи - це попередня підготовка і сама настройка роботи світлового потоку. Нижче про них розповімо докладніше.

Підготовчі роботи

1. Переконайтеся в тому, що знову встановлене обладнання працює справно, включається незалежно від роботи ближнього світла фар і в тандемі з габаритними вогнями.
2. Якщо у вас є сумніви в правильності підключення, то наша схема допоможе вам остаточно визначитися з цим. Подібна схема досить примітивна і в ній зможе розібратися навіть той автолюбитель, який раніше не мав справи з електричними приладами.

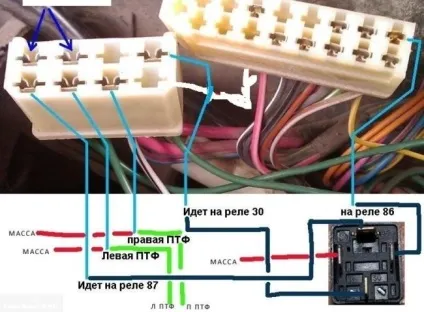

Так виглядає схема підключення.

Огляньте надійність кріплення ВТФ, здатні фіксувати болти повинні бути зафіксовані максимально міцно.

Тиск в шинах - це також не маловажний аспект при підготовці в регулюванні фар. Тиск всюди повинно мати однакові значення, для того, щоб автомобіль знаходився, рівно на поверхні.

Перед початком регулювання, необхідно знайти рівну площадку, яка межує з рівною стіною або парканом біля неї.

Після чого відміряєте відстань від землі до ВТФ і вийшло значення відзначаємо на стіні, з огляду на горизонтальній смуги.

Далі, машина відганяється на відстань близько 5-ти метрів від стіни і підготовчі роботи на цьому можна вважати закінченими.

Все готово для регулювання.

Як правило, виконання таких робіт займає не більше 15-ти хвилин, важливо правильно дотримуватися порядку їх виконання.

Налаштування ВТФ

Процес регулювання також буде не складним і виглядає наступним чином:

1. Регулювання ВТФ слід проводити при наявності ваги на водійському сидінні, вагою не менше 75 кг. Це правила, які описують норми ГОСТ, тому під час регулювання, на місце водія необхідно посадити помічника.
2. Далі, в першу чергу виробляємо регулювання світлових пучків, зверніть увагу на те, що вони повинні бути ідентичними з тим, що встановлено на автомобілі - 57,7 см. Регулювання кожної фари виробляємо окремо індивідуально, закриваючи шматком картону друге джерело світла.
3. Так виглядає приблизна схема регулювання ВТФ.

Наочна схема регулювання ВТФ на ВАЗ-2114

Коли ви виставили яку, можна починати регулювати висоту світла ВТФ. І знову, ці роботи необхідно проводити індивідуально з кожною фарою, так як світловий пучок повинен перебувати рівно по відношенню до розташування світлових елементів. Подібна регулювання проводиться через спеціальний гвинт, який знаходиться збоку, всередині корпусу ВТФ.

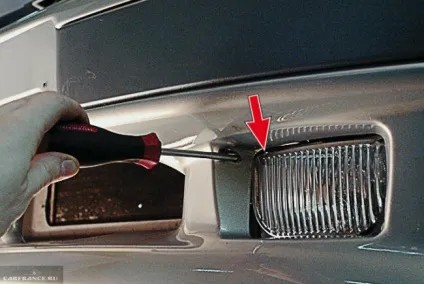

Місцезнаходження такого болта позначено стрілкою.

Після закінчення проведення подібних робіт, ви отримаєте світло протитуманних фар, який відповідає всім нормам і стандартам, що забезпечує найкращу видимість в найгірших умови і при цьому, не засліплюючи водіїв зустрічних автомобілів.

Ще одна схема для наочності

Регулювання протитуманних фар на цьому можна вважати закінченою, як ви могли переконатися самі, нічого складного в цьому немає, важливо все роботи проводити не поспішаючи, і точно слідуючи інструкціям.

Однак після установки протитуманних фар, процес не вважається закінченим прямо до того моменту, поки не буде проведена їх повне регулювання, тому як саме ці роботи здатні підвищити ефективність і надійність використання цих приладів. Нижче ми розповімо вам, як правильно відрегулювати протитуманні фари, і на що необхідно звертати підвищену увагу.

Чому ВТФ?

Світло ВТФ і ближнього світла

Напевно кожен водій, який пересувався на автомобілі в умовах туману, знає наскільки це складно. Це пов'язано не стільки з обмеженою видимістю, скільки з попаданням пучка світла на дрібні краплі вологи, які відбиваючись, створюють відблиски, істотно погіршуючи огляд.

А протитуманні фари якраз створені для того, що б запускати світло уздовж дорожнього полотна, де все повітря має не таку підвищену вологість, а внаслідок, і найбільш поліпшене освітлення дороги.

Однак варто знати і обов'язково дотримуватися кількох правил по експлуатації подібних світлових приладів:

• Відповідно до прийнятих норм державного стандарту (ГОСТ - 8769-75 - прим.), Установка протитуманних фар не дозволяється на відстані нижче, ніж 25 сантиметрів від дорожнього полотна і нижньої частини бампера автомобіля.
• Протитуманні фари з ксеноновими лампами працюють набагато ефективніше, проте на них і ціна більше і співробітники ГИБДД «реагують» на подібні автомобілі набагато частіше.
• При виборі фари звертайте увагу на Світлорозсіювачі. який при роботі повинен мати чітку межу світлового потоку. При роботі подібні фари здатні видати світло на куди більш широкі межі.
• Коли ви встановите фари на місце фіксації, подбайте про те, щоб їх скла були захищені спеціальною, прозорою антигравійної плівкою. Так, вони будуть менше схильні до впливу дрібних каменів від поблизу автомобілів, що йдуть, тим самим знизять факти деформації і появи тріщин на стеклах.
• Звертайте увагу на кордон світлового потоку, яку видає лампа, так можна гарантувати те, що промінь світла не буде «зламаний» і виключить факти засліплення зустрічних водіїв.

Звертаючи увагу на подібні товари в магазинах, ваш вибір повинен випасти тільки на вироби з якісного пластику, з відбивачем на якому відсутні пошкодження, а з'єднання водонепроникні. Саме в такому випадку, протитуманні фари прослужить довго і ефективно.
