Шум, що видається вентиляторами в сучасних комп'ютерах досить сильний, і це є досить поширеною проблемою серед користувачів. Допомогти в зниженні шуму, видаваного комп'ютерними вентиляторами системного блоку, може регулятор частоти обертання вентилятора або кулера. У продажу є різні регулятори, які мають різноманітні додаткові функції і можливості (контроль температури, автоматичне регулювання швидкості і т.д.).

Схема регулятора обертів вентилятора.

Схема досить проста, і містить всього три електронних компонента: транзистор, резистор, і змінний резистор.

У схему спеціально введений постійний резистор R2, призначення якого обмежити мінімальні обороти вентилятора, для того, що б навіть при найнижчих оборотах забезпечити його надійний запуск. Інакше користувач може поставити занадто низька напруга на вентиляторі, при якому він буде продовжувати крутитися, але якого буде недостатньо для його запуску при включенні.

• У схемі застосований досить поширений транзистор КТ815, його нескладно придбати на радіо ринку, або навіть випаять зі старої радянської апаратури. Підійде будь-який транзистор з серії КТ815, КТ817 або КТ819, з будь-якою літерою в кінці.

• Змінний резистор, застосовуваний в схемі, може бути абсолютно будь-яким, відповідним за габаритами, головне, він повинен мати опір 1кОм.

• Постійний резистор може бути будь-якого типу з опором 1 або 1.2 кОм.

Додатково варто відзначити, що якщо у Вас виникнуть труднощі з придбанням змінного резистора необхідного опору, то в схемі можна застосувати змінний резистор R1 опором від 470 Ом до 4,7 кОм, але при цьому доведеться змінити і опір резистора R2, воно повинно бути таким же , як і у R1.

Монтаж і підключення регулятора швидкості.

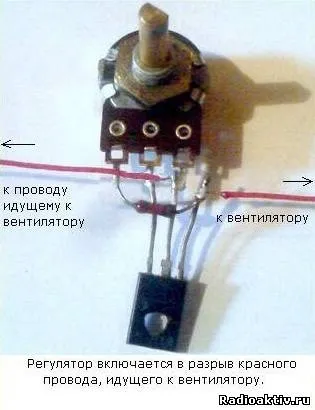

Монтаж всієї схеми здійснюється прямо на ніжках змінного резистора, і проводиться дуже просто:

регулятор оборотів

в розрив ланцюга +12 В, як показано на малюнку.
Увага! Якщо у вашого вентилятора є 4 виведення, і їх забарвлення: чорний, жовтий, зелений і синій (у таких плюс харчування подається по жовтому проводу), то регулятор включається в розрив жовтого дроти.

Готовий, зібраний регулятор оборотів вентилятора встановлюється в будь-якому зручному місці системного блоку, наприклад, попереду в заглушці, п'ятидюймового відсіку, або ззаду в заглушці плат розширення. Для цього сверлится отвір, необхідного діаметра для застосовуваного Вами змінного резистора, далі він вставляється в нього і затягується спеціальної, що йде з ним у комплекті гайкою. На вісь змінного резистора, можна надіти відповідну ручку, наприклад від старої радянської апаратури.

Варто зауважити, що якщо транзистор в Вашому регуляторі буде сильно нагріватися (наприклад, при великій споживаної потужності вентилятором кулера або якщо через нього підключено відразу кілька вентиляторів), то його слід встановити на невеликий радіатор. Радіатором може служити шматочок алюмінієвої або мідної пластини товщиною 2 - 3 мм, довжиною 3 см і шириною 2 см. Але як показала практика, якщо до регулятора підключений звичайний комп'ютерний вентилятор з споживаним струмом 0.1 - 0.2 А, то в радіаторі немає необхідності, так як транзистор нагрівається зовсім незначно.
