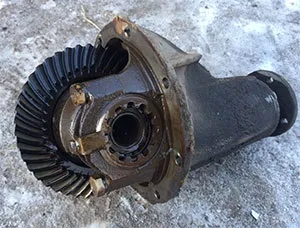

Редуктор заднього моста ВАЗ 2106
Після того, як всі підготовчі моменти виконані, можна приступати безпосередньо до зняття редуктора. Для цього від'єднуємо кардан від хвостової частини, відкрутивши 4 гайки кріплення:
І злегка стукнувши по кардану молотком. В результаті виходить наступна картина:
Після цього за допомогою накидного ключа зриваємо болти кріплення редуктора до корпусу заднього моста ВАЗ 2106, і потім можна за допомогою головки і тріскачки відвернути все болти до кінця (всього їх 8 штук):
Коли залишиться відкрутити останній болт, необхідно притримувати редуктор, щоб він не впав:
І відвернувши його, акуратно виймаємо редуктор з корпусу моста, як це показано на фото нижче:
При необхідності проводиться ремонт редуктора або ж його повна заміна, після чого все встановлюється на місце у зворотному порядку. Варто звернути увагу, що прокладку на стику краще встановити нову, так як вона не призначена для повторного використання.
Заміна ручного гальма по посиланню.
як відрегулювати
Дана операція проводиться після кожної розбирання й ремонту цієї деталі. Але не завжди. Визначити, чи потрібна регулювання редуктора. можна по наявності осьового люфту провідних шестерень. Це робиться за допомогою індикатора з ціною поділки в 0.01 міліметр. Перевірка на люфт виконується при відключеному карданном валі шляхом переміщення фланця в осьовому напрямку.
Ніжка індикатора встановлюється в торцеву частину фланця. За допомогою регулювання натягу видаляється осьової зазор в підшипниках. Зробити подібну регулювання можна шляхом підбору по товщині регулювальних кілець. Як далі змінюється на автомобілі ВАЗ 2106 задній міст (редуктор)?
Перед остаточною збіркою редуктора слід перевірити також зачеплення шестерень. Для того щоб це зробити, потрібно пофарбувати зуби пристрої якою-небудь яскравою фарбою. Занадто рідку для цієї роботи використовувати не рекомендується, так як за своїми властивостями вона не підходить (попросту розтечеться по зубах). Але і густий не слід віддавати перевагу - така перестав вичавить із проміжків між елементами (тобто результат від неї - ніякої). Після нанесення фарби необхідно обертати провідну шестерню в різних напрямках. При цьому необхідно зупиняти обертів, коли вона потрапляє на провідну. Робити це потрібно до тих пір, поки на зубах не буде чіткої зони контакту. По ньому ми і визначаємо правильність регулювання.
Якщо в ході виконання робіт у вас з'явилася необхідність в переміщенні відомої шестерні, зробити це можна при зміні товщини набору регулювальних прокладок. Останні встановлюються між торцем шестерні і внутрішнього кільця заднього підшипника.
Отже, ми з'ясували, як замінити на автомобілі ВАЗ 2106 задній міст (редуктор) і яким чином правильно його відрегулювати. До речі, на сервісах за подібну роботу беруть від 2 до 3 тисяч рублів - майже повну вартість самої замінної деталі.
У разі, якщо необхідно зняти редуктор:
- насамперед зливаємо з картера редуктора масло;
- задній міст треба підняти і поставити на опори, так, щоб колеса не торкалися землі;
- відвернути щитки підшипників піввісь і витягнути піввісь із зачеплення з диференціалом;
- відкрутити карданний вал від фланця редуктора заздалегідь помітивши його положення, поставивши підставку під редуктор, відкрутити болти кріплення і акуратно, щоб не пошкодити прокладку вийняти редуктор з кожуха заднього моста.
Дії при установці редуктора
Попередньо перед установкою, кожух заднього моста треба витерти від масла.
Вставивши прокладку на місце, встановити редуктор в кожусі заднього моста і прикрутити болтами, з нанесеним на них герметиком. Болти і отвори в кожусі повинні бути знежирені. Ретельно затягнувши всі болти кріплення редуктора, під'єднати до нього карданний вал. Встановити піввісь на місце і прикрутити щитки підшипників.
Після цього встановити гальмівні барабани і наживити закрутивши болти без особливого зусилля колеса. Прибравши підставку з-під заднього моста опустити колеса, щоб вони повністю стали на місце. За допомогою динамометричного ключа затягнути всі болти кріплення коліс.
Очистивши маслозаливное отвір в кожусі моста, залити необхідну кількість масла.
несправності
Найчастіше, поломка цього елемента трансмісії автомобіля пов'язана з виробленням ресурсу деяких деталей, що вимагають подальшої заміни. Основними причинами несправностей редуктора заднього моста є:
знос сальника хвостовика;
знос підшипників хвостовика або диференціала;
поломка елементів диференціала;
знос або поломка деталей головної пари.
Ознаки поломки редуктора заднього моста ВАЗ 2106 не помітити не можна. Текти масла з редуктора або характерний «виє» звук, що виходить від цього вузла при русі відразу ж видають причину несправності. І якщо підтікання трансмісійного масла легко усунути, просто замінивши сальник хвостовика, то з шумом, що виходить від поламаної трансмісії не так легко розібратися.
По-перше, необхідно перевірити, пропадає чи шум при русі автомобіля накатом. Якщо пропадає, то причина, безумовно, в головній парі редуктора. Якщо ж шум або гул залишилися, причиною несправності, скоріше за все, є поломка підшипників хвостовика або диференціала. Принцип цієї найпростішої діагностики полягає в тому, що при русі накатом немає силового зіткнення елементів головної пари, а відповідно, їх стан не впливає на що походить від автомобіля гул.
Перш за все, слід зазначити, що найчастіше головна пара піддається підвищеному зносу через низького рівня масла. Недостатньо змазані деталі редуктора, природно, піддаються сильним тепловим і фрикційним перевантажень. У свою чергу, падіння рівня масла відбувається при несправному сальнику, який приходить в непридатність при слабо затягнутої гайці хвостовика. Другою причиною, яка часто призводить до заміни редуктора ВАЗ 2106 є підвищене навантаження на трансмісію, яка відбувається при тривалій експлуатації автомобіля з великим перевантаженням. По-третє, не можна виключати заводський дефект деталей, встановлених на задній редуктор, ціна якого невиправдано висока.
