Нижня обв’язка каркасного будинку і способи її кріплення до стрічкового, пальових або стовпчастий

Пристрій перекриття в каркасному будинку має певну послідовність, яку не можна порушити або змінити.

Кожен наступний крок випливає з попереднього, завершення одного етапу означає початок наступного.

Особливістю процедури будівництва є відсутність другорядних або менш важливих пунктів - вони все одно працюють на загальний результат і створюють цілісну конструкцію, простота якої є причиною важливості, відповідальності кожної деталі. В першу чергу зводяться фундамент і обв'язка каркасного будинку. Потім вже стіни і міжповерхове перекриття.

Загальна інформація

Каркас стіни не може спиратися безпосередньо на фундамент. Йому потрібно опорний елемент, що виконує наступні завдання:

1. Прийом навантажень від стін.
2. Створення рівною і зручною для кріплення каркаса опори.
3. Забезпечення міцної зв'язки фундаменту, стін і лаг підлоги.

Для вирішення цих завдань в каркасному будівництві застосовується нижня обв'язка. Це пояс, що зв'язує верх фундаменту зі стінами і лагами чорнової підлоги. Її часто ототожнюють з ростверком, хоча це не зовсім коректно - ростверк, хоч і служить поясом, що створює опорну лінію, все-таки працює на фундамент, обв'язуючи окремі точки в єдину систему. Нижня обв'язка, навпаки, орієнтована на створення опори для стін.

Крім того, ростверк і нижня обв'язка часто є одночасно, доповнюючи один одного, саме такий варіант будівництва визнається найбільш правильним, надійним. Передача навантаження від стін безпосередньо на фундамент через одну лише нижню обв'язку - сумнівне рішення. оскільки зв'язка паль або стовпів з одночасною підтримкою стін для одного елемента є надмірною завданням, здійсненним лише в окремих випадках.

Якщо говорити про нижню обв'язки стосовно іншим типам фундаментів - стрічковому або плитних, то роль її стає більш явною. Кріплення нижньої обв'язки каркасного будинку до фундаменту - створення опорної системи, що полегшує кріплення елементів каркаса і перерозподіляє навантаження на підставу.

При цьому основним питанням стає саме зв'язка стіна-пол, так як кріплення множинних дерев'яних деталей один до одного набагато простіше і надійніше, ніж з'єднання бетонних з дерев'яними елементами. Таким чином, нижня обв'язка виступає в ролі ключової зв'язки площин стін і підлоги з фундаментом. будучи найбільш простий і зручною конструкцією для цієї мети.

Важливо! У деяких випадках нижня обв'язка робиться полегшеної або практично відсутній. Її функції переходять до чорнової підлоги, службовцю опорою для стін. Такий варіант використовується при платформенном методі складання стін.

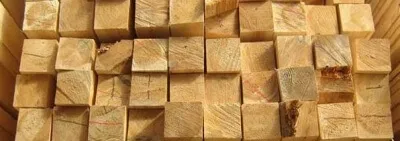

Матеріал нижньої обв'язки - деревина хвойних порід.

Такий вибір заснований на властивості та особливості хвойних порід:

1. Наявність смоли знижує ризик гниття і вбирання води.
2. Хвойні менше схильні до накопичення навантажень при сушінні. які можуть викликати раптову деформацію або викривлення матеріалу.
3. Вартість пиломатеріалу з хвойних порід нижче. ніж листяних, крім того, хвойні набагато доступніше і є в наявності повсюдно.

Такі характеристики пояснюють перевагу сосни, кедра, модрини, ялини або ялиці іншим породам дерева.

Конструкція нижньої обв'язки виконується в декількох варіантах:

Кожен із зазначених способів має свої плюси, що визначають вибір того чи іншого методу.

Так, брус має чіткі розміри, прямокутне (квадратне) перетин, що полегшує установку і забезпечує щільну і міцну опору. При цьому можливі навантаження в товщі деревини викликають утворення тріщин або викривлення.

Коли робиться нижня обв'язка каркасного будинку з дощок, такі дефекти значною мірою запобігають. При збірної обв'язки з обрізної згуртованої дошки загальна форма зберігається, а навантаження від усушки поділяються на кількість дощок в пачці, компенсуючи один одного.

Застосування колод пояснюється дешевизною, відсутністю руйнує волокна обробки, збереженням всіх природних шарів стовбура дерева. Колода як матеріал значно міцніше і краще тримає навантаження. хоч і не має чіткої геометрії і вимагає більш міцного, нерухомого закріплення на фундаменті.

Технологія в залежності від типу фундаменту

Як зробити обв'язку каркасного будинку? Послідовність монтажу багато в чому залежить від типу фундаменту. Розглянемо процес виготовлення нижньої обв'язки для найбільш поширених типів підстав.

Свайний або стовпчастий

З усіх типів фундаментів, поширених в наших кліматичних умовах, фундамент має найбільшу кількість варіантів.

Часом вони значно відрізняються один від одного.

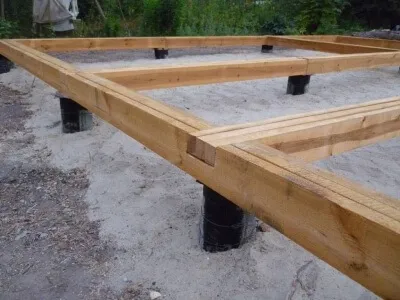

Так, може бути відсутнім ростверк, висота паль над землею може бути різною, товщина і матеріал теж можуть мати масу типів. Проте є загальні моменти монтажу. Нижня обв'язка каркасного будинку на гвинтових палях виглядає так:

1. Перш за все, треба створити гідроізолюючу відсічення між матеріалами обв'язки і фундаменту. Це може бути руберойд (толь), нанесення бітумного шару і т. П.
2. Розкладка бруса або дощок по місцях установки.

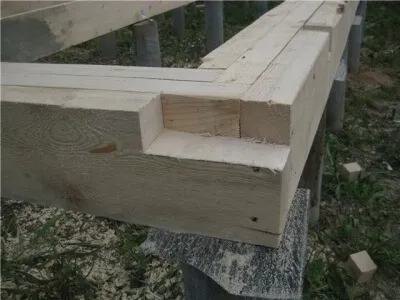

3. З бруса робиться обв'язка кутів каркасного будинку впівдерева.

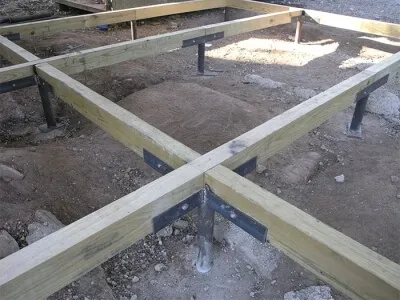

4. Встановлюється брус, кріплення до ростверку (або безпосередньо до паль) робиться за допомогою анкерів або різьбових шпильок, навареними на підставу. Обов'язкова перевірка за допомогою рівня на горизонталь.
5. Кутові з'єднання посилюються цвяхами, шурупами або болтами.
6. Кріпляться лаги з потрібним кроком.

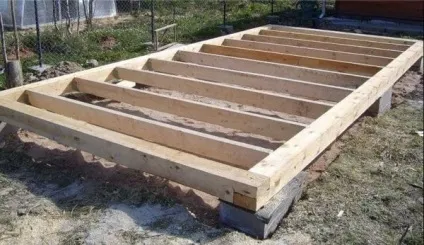

Нижня обв'язка каркасного будинку на стовпчастих фундаменті виконується таким же чином.

В даному випадку кріплення нижньої обв'язки каркасного будинку до фундаменту проводиться простіше.

Є суцільна бетонна стрічка з рівною горизонтальною поверхнею, що дозволяє міцно прикріпити обв'язку.

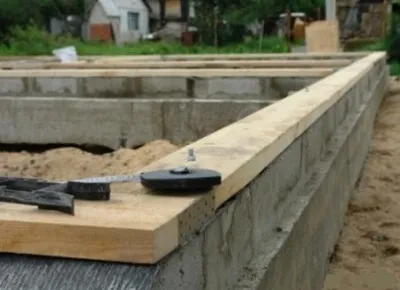

Нижня обв'язка каркасного будинку на стрічковому фундаменті робиться в такому порядку:

1. На стрічку укладається шар гідроізолятора.
2. Виготовляються гнізда для кутових з'єднань.

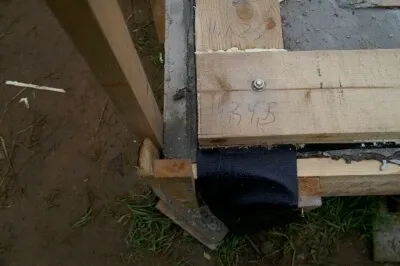

3. Брус або обрізна дошка кріпиться на шпильки, болти або анкери.
4. Посилюються кути. Додатково перевіряється горизонталь, при необхідності положення бруса коригується клинами або підкладками.
5. Монтаж лаг робиться найбільш зручним способом, при цьому слід враховувати наявність стрічки як опори для лаг. Обов'язкова гідроізоляція при опорі на стрічку.

Для плитних фундаментів наявність нижньої обв'язки диктується тільки способом зведення стін.

Якщо в якості робочої схеми вибирається метод платформи, то нижня обв'язка не потрібна.

В цьому випадку обходяться створенням чорнового статі, на якому збираються і піднімаються стіни. Порядок такої:

1. Укладання суцільного гідроізоляційного покриття рулонних матеріалів.
2. Установка опорних брусків, на них в перпендикулярному напрямку монтуються лаги чорнової підлоги.
3. Настилається чорнову підлогу, утворюючи майданчик для збірки каркасів стін.
4. Розмітка, збірка стін.

У випадках, коли складання стін ведеться постоечним методом, то нижня обв'язка потрібна і робиться так:

1. Робиться гідроізоляція плити.
2. Розкладається брус або дошка обріза, робляться гнізда для з'єднання кутів.
3. Установка бруса, з'єднання кутів, перевірка паралельності і горизонталі.
4. Монтаж лаг. Всі етапи вимагають постійного контролю площині і горизонталі.

Кути у випадку з брусом з'єднуються впівдерева, з посиленням у вигляді бобишек, металевих пластин, болтів або скоб. Необхідно пам'ятати, що всі елементи кріплення з металу потребують захисної обробці фарбуванням або нанесенням бітумного покриття. Після монтажу підлоги. стін і зовнішньої обшивки доступу до металевих деталей не буде, їх стан контролювати стане неможливо, тому слід заздалегідь подбати про їх захист від корозії.

Увага! Для стрічкових або плитних підстав найкращим способом кріплення бруса буде з'єднання на дерев'яні пробки, закріплені в бетоні. Матеріал слід вибирати найбільш смолистий, для захисту від вологи. Отвори для пробок всередині слід покрити бітумом.

установка лаг

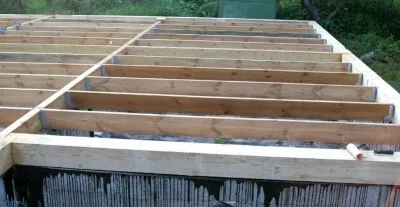

Крім опори для стін, нижнє обв'язування служить підставою для лаг чорнової підлоги.

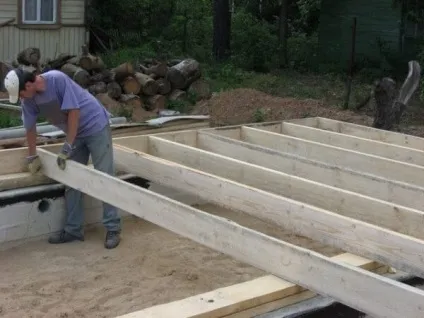

Лаги підлоги в каркасному будинку - це обрізні дошки (зазвичай 50 на 200 або 250 мм), встановлені на ребро з певним кроком.

Наявність нижньої обв'язки з деревини істотно спрощує монтаж лаг, робить його надійніше і міцніше. Існує кілька варіантів кріплення кінців лаг до нижньої обв'язки:

1. З опорою на брусок. На обв'язку кріпиться брусок, розташований в нижній частині, на який спирається кінець лаги. При цьому способі необхідно додаткове кріплення лаги до обв'язки, оскільки брусок - лише опора, зв'язки з брусом він не створює.

2. З використанням металевих пластин, куточків. В цьому випадку є надійне з'єднання торця лаги з брусом обв'язки, але опори знизу немає, лага «висить» на металевій деталі.

3. Установка поверх обв'язки з безпосередньою опорою на неї. Такий спосіб дозволяє надійно зв'язати лагу з обв'язкою, створити якісну опору і з'єднання. При цьому монтаж стійок каркаса стіни потребують наявності додаткової зв'язки поверх лаг. Найбільш зручний для будівництва каркаса методом платформи: збірка каркаса в горизонтальному положенні з наступним підйомом в вертикаль і безпосередньою опорою на чорнову підлогу.

На практиці використовують або третій спосіб (платформа), або поєднують два перших способи - використовують опорний брусок і металеві з'єднувальні елементи одночасно. Це максимально підсилює з'єднання лаг і обв'язки, дозволяє більш точно витримати площину чорнової підлоги і спрощує процес установки лаг.

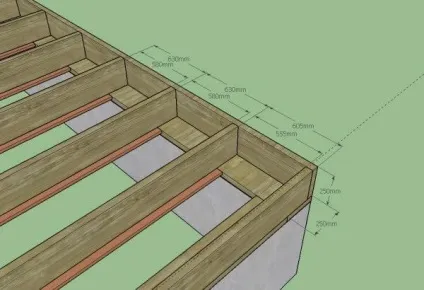

Відстань між лагами підлоги в каркасному будинку або інакше крок - залежить від ширини кімнати і від результатів розрахунку навантажень на лаги. Чим більше відстань між стінами (проліт лаг), тим менше робиться крок лаг підлоги в каркасному будинку.

Найбільший крок робиться при ширині кімнати 2 метри, він становить 800 мм. При кімнаті в 2,5 метра крок зменшується до 600 мм, а при ширині від 3 метрів і більше крок приймається рівним 400 мм. Дані вказані для лаг з обрізної дошки 50 на 150 мм, при більшому перетині дощок розмір кроку збільшується.

При виборі відстані між лагами з точністю до міліметра слід також враховувати розміри матеріалів - обраного утеплювача і плит обшивки чорного статі. Це робиться для того, щоб витрата матеріалів був економічним (залишалося мінімум обрізків), з мінімальною кількістю дій по розрізанню матеріалу.

Наприклад, при утепленні підлоги зручно робити крок під розмір матів утеплювача. Розміри обраних по вашому проекту матеріалів завжди можна уточнити у виробників або в будівельних інтернет-магазинах.

Важливо! При наявності великих прольотів потрібне використання здвоєних лаг, які розглядаються як одна з великим перетином.

Лаги і нижня обв'язка входять до складу пирога чорного статі, зробивши який ми отримуємо готове цокольне перекриття першого поверху каркасного будинку.

Нижня обв'язка каркасного будинку і подальше влаштування підлоги своїми руками - цілком здійсненне захід. Вона не має складної конструкції і не вимагає наявності якогось особливого устаткування для монтажу. Всі вимоги - забезпечення площині і горизонталі, міцність кріплення до основи і обов'язкові гідроізоляційні заходи.

Дотримання цих умов гарантує правильну збірку нижньої обв'язки, яка послужить надійною зв'язкою для підлоги, стін і фундаменту і забезпечить довготривалу службу всіх елементів конструкції каркасного будинку.
