Редагування діаграми - методичні вказівки і завдання

Для редагуванні вже побудованої діаграми MS Excel пропонує кілька засобів. При виділенні діаграми клацанням миші в головному меню вікна з'являється спеціальне меню Діаграма, а також спеціальна панель інструментів Діаграми (рис. 52). Клацання правою кнопки з будь-якого елементу діаграми викликає відповідне меню елемента. За допомогою цих коштів редагування можна змінювати тип діаграми, діапазон даних, додавати ряди або точки даних до вже побудованим рядах, додавати лінію тренда, форматувати елементи діаграми. Видалення виділеного елемента відбувається при натисканні клавіші Delete.

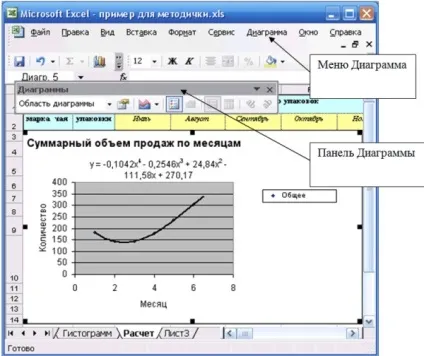

Мал. 52. Спеціальні засоби для редагування діаграми

Додати дані в діаграму за допомогою таких дій:

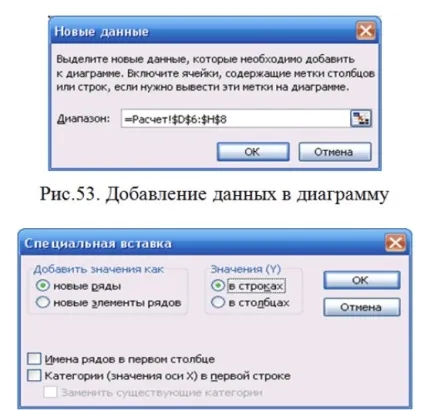

• Діаграма Додати дані (рис.53), виділити діапазон даних з назвами рядів, клацнути по кнопці ОК, у вікні (мал.54) вказати потрібні параметри (наприклад, дані можуть додаватися як нові ряди або як нові елементи рядів)

Мал. 54. Установка параметрів додавання даних

• Діаграма Вихідні дані вкладка Ряд, кнопка Додати, ввести Ім'я ряду і діапазон його Значний (рис. 55).

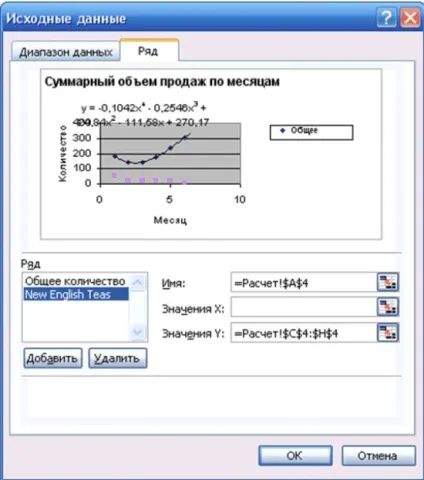

Мал. 55. Додавання ряду в вікні Вихідні дані

Для форматування елемента викликати його контекстне меню (рис. 56). У верхній його частині знаходиться команда Формат, до неї додається назва форматируемого елемента. Вид вікна Формат залежить від форматируемого елемента (рис. 57-58).

Мал. 56. Виклик меню елемента
