Размативалкі для проводів або кабелів саморобки на лабораторія електрошамана

А зараз я поділюся парочкою прикольних ідей, які давно крутилися у мене в голові і реалізувалися в залозі. Одна - давно і вже себе не виправдала, а інша - вчора. І вже себе виправдала =)

Мова йде про размативалках для кабелю або проводу. Це взагалі дуже потрібна штука, особливо якщо ви працюєте з плоским кабелем ВВГ або ж з кабелем / проводом в бухтах. Погодьтеся, як зручніше тягнути і відмірювати кабель? Коли його треба якось витягати з важкої бухти і потім розпрямляти (в разі в плоским ВВГ це перетворюється в пекельне пекло) або коли він розмотується рівним шматком з котушки?

Я так розумію, переглядаючи форуми, що дуже багато хто намагається вирішити це питання, але наштовхуються або на проблему компактності, або на ціну. Заводські размативалкі стоять дохрена грошей. Ось можете пошукати в Мережі таку штуку як UNIROLLER 100 і подивитися скільки вона коштує. А ось саморобні зазвичай робляться на зварюванні або з якихось профілів і їх так просто не потягнеш на об'єкт.

А адже размативалок добре б мати кілька, щоб не переставляти бухти кабелів між собою. Скажімо, три штуки точно: під 3х1,5, під 3х2,5, і під коаксіал. Виту пару тягнемо як є з коробок. Жирні кабелі на метраж розмотує як є.

Ось ламав я голову, ламав - і народив одне з рішень. Як виявилося - сире і громіздке. Але я про нього розповім. Раптом хтось переробить вузли і доведе його до розуму.

Ідея була така ж, як у UNIROLLER - взяти якийсь обертовий елемент з відкидними лапами на тринозі. Нехай тринога і не прибирається, але можна буде все скласти більш компактно, ніж який-небудь обертовий диск і прибрати, наприклад, в машину.

Складність була в тому, щоб зробити обертовий елемент. Я думав, думав і в Леруа знайшов прототип рішення. Беремо з УЦІНЕНІ товарів меблеву ногу (хромування) і ще пару ніг поменше. Ось так:

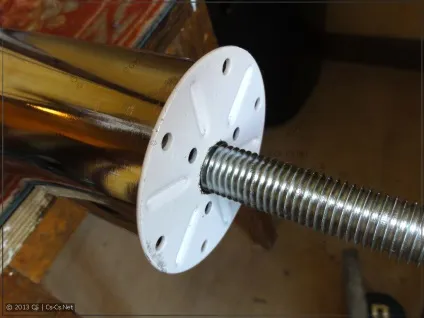

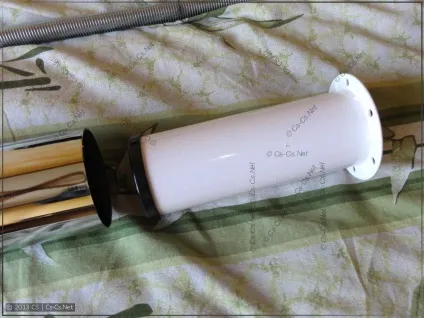

Рассверливаем їх і запихати.

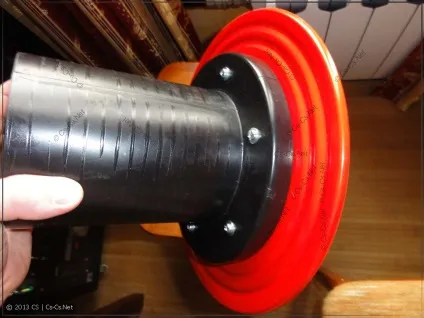

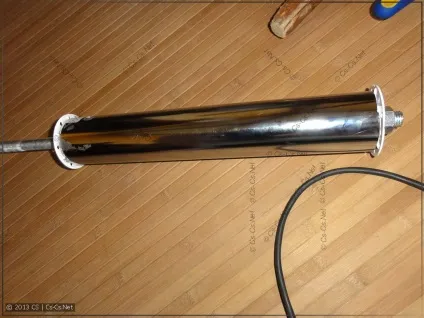

Тепер у нас вийшов циліндр, що обертається:

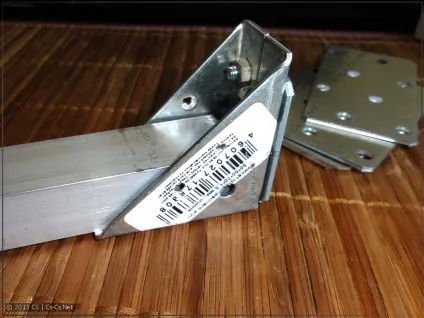

Відкидні елементи я придумав ось такі ось. У них і є слабке місце і це треба якось переробити.

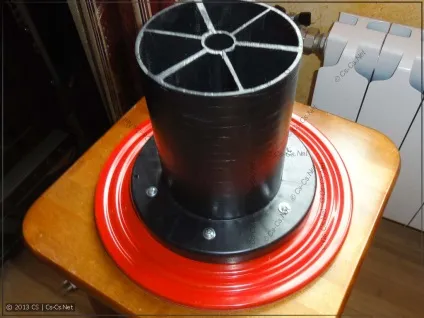

В результаті вийшла ось така конструкція:

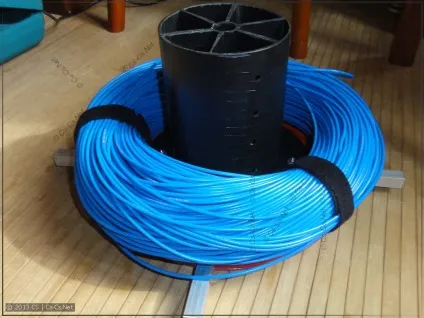

А ось так вона виглядає в упакованому варіанті.

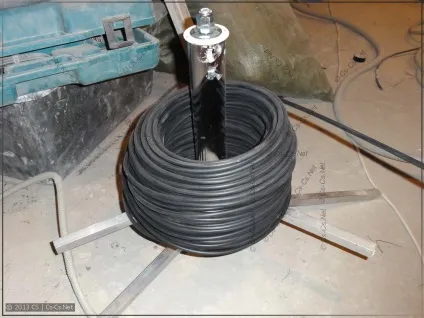

А ось так - у справі =)

Це було майже що перше і останнє випробування размативалкі. Тому що бухту в 200 метрів ВВГ-нг-LS вона не витримала. Ноги у неї роз'їхалися нахрен, тому що ті тонкі металеві куточки вигнуло. Однак розмотувати з неї плоский ВВГ - одне задоволення! За рахунок ваги бухти і її низького положення размативалка вийшла стійкою. А за рахунок жорсткості кабелю він, коли його тягнеш, чи не забивається між витками бухти і нормально з неї розмотується.

Але це все фігня. Ця конструкція потім зовсім розвалилася і скоро буде валятися на смітнику. А я народив новий варіант вже конкретно для нових завдань: розмотувати бухти монтажного проводу ПуГВ, щоб перемотувати їх на котушки для складання щитів. Цей провід продається бухтами по 200 або 500 метрів, і для зручності роботи його треба перемотати.

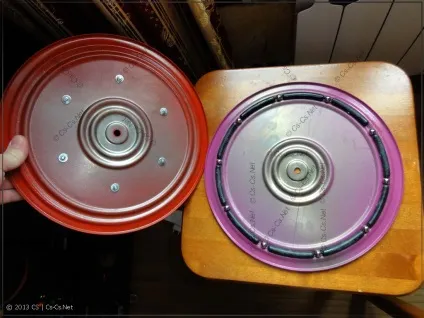

Я думав, думав і вирішив спробувати варіант на базі диска, що обертається. На подив цієї фігні навалом в декатлону по приблизно 490 рублів за штуку. Конструкція реально Ржачная: кульки і пластмасски:

Недовго думаючи я взяв велику котушку зі своїх запасів, відпиляв у неї стінку і прикрутив прям до цього диску.

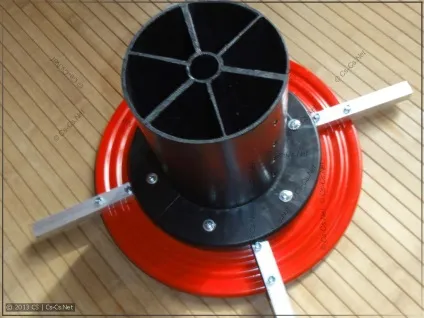

Те, що відразу ж виходило, мені сподобалося.

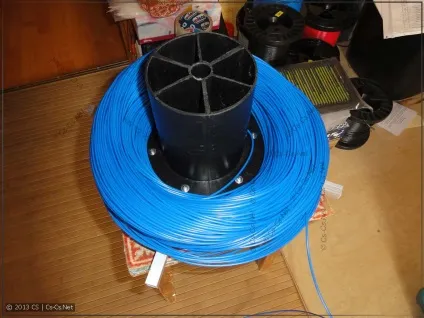

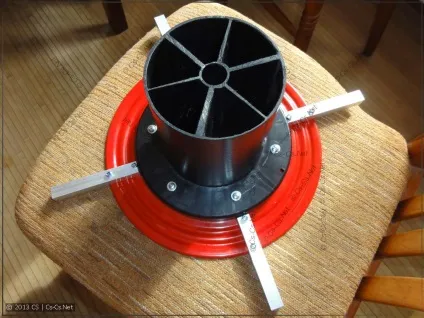

Я додав туди ще залозок, щоб вони могли утримувати бухту більшого діаметру:

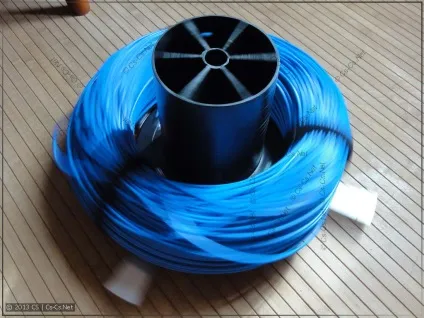

... і почав польове випробування.

Ну, власне, і все =) Далі мені якраз треба було намотати собі 1,5 кв.мм синього дроти на котушку, ось я відразу ж цим і зайнявся.

Особливість роботи з м'яким дротом вже в тому, що при найменшому русі бухта розвалюється і просто так бездумно тягнути за провід не прокотить. Точніше так. Якщо вам треба відразу намотати всю бухту цілком - пофігу, ви її розмотати і розтягнеться без проблем. А ось якщо треба змотати її частина - краще акуратно розпустити провід на підлогу, а потім його звідти вже намотати на котушку за допомогою шуруповерта.

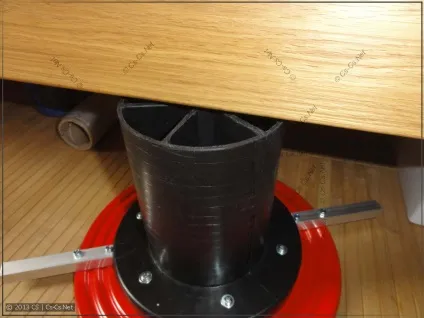

А ще ця размативалка відмінно по висоті влізла під моє ліжко =)

На цьому - поки все =)
