Рассеиватель для світлодіодної стрічки своїми руками - інструкція з відео

Один з недоліків світлодіодів - спрямованість випромінювання, що спричиняє утворення затінених зон. Багато з зустрічаються в продажу освітлювальних LED -приладів вже оснащені розсіювачами, що дозволяє сформувати рівномірний світловий потік з великим кутом. А ось шнури і стрічки продаються тільки в комплекті з адаптером.

У деяких випадках для них розсіювач також необхідний, і доведеться купувати це спеціальне пристосування з пластика з особливою поверхневої текстурою. Рассеиватель для світлодіодної стрічки, щоправда, за спрощеною технологією, можна виготовити своїми руками, причому досить легко і швидко. Плюс такого рішення в тому, що розміри, форма, конфігурація розсіювача визначаються самостійно, так як в продажу складно часом знайти саме те, що потрібно.

що врахувати

• Забезпечення рівномірності світлового потоку - не єдине призначення розсіювача. Крім того, що він робить світ більш «теплим», при правильному виборі матеріалу дане пристосування захищає стрічку і від механічних пошкоджень.

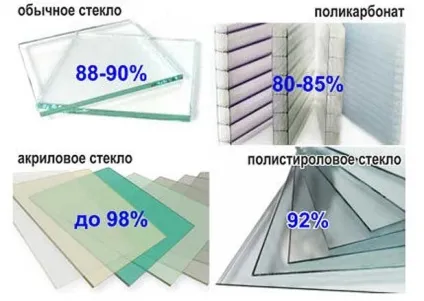

• Світлопропускна здатність - також фактор важливий. Тому, перш ніж приступати до виготовлення розсіювача, слід проаналізувати ряд моментів - в якому місці буде кріпитися стрічка, її призначення (зональне освітлення або доп / підсвічування) і модифікація (одно- або багатобарвна). Тоді і стане зрозуміло, з чого його краще зробити.

• Товщина матеріалу, який використовується при виготовленні розсіювача. Мало підібрати оптимальні варіанти полікарбонату або скла. Звичайно, краще, якщо воно спочатку буде матовим. Але знайти такі зразки не завжди виходить, тим більше при підборі фрагментів з того, що є в сараї, гаражі і так далі. В цьому випадку поверхні матеріалу прозорого потрібно надати деяку шорсткість. Навіщо це потрібно, добре пояснює схема.

Дивлячись на неї, стає зрозуміло, що чим товще розсіювач, тим вище ймовірність неправильного формування світлового потоку через множинності заломлень. Отже, в підсумку він може «піти» зовсім не так, як задумано. У той же час зниження товщини - це зменшення механічної міцності захисного ковпака.

Виходячи з цього, при виготовленні розсіювача доведеться експериментувати з даними параметром і різновидами скла. Як правило, воно береться товщиною (в мм) від 2 до 5. Але це вже залежить від потужності світлодіодної стрічки і бажаної інтенсивності освітлення.

• Необхідна форма розсіювача. Силікатне скло своїми руками, в домашніх умовах, зігнути не вийде. Для пристосувань складної конфігурації оптимальні варіанти - оргскло або полікарбонат. З ними працювати значно простіше. Але обов'язково знадобиться фен, причому не побутовий (його потужності може бути недостатньо), а промисловий. Доведеться купувати.

Висновок простий - все рекомендації, яких достатньо на сайтах тематики «своїми руками», не потрібно трактувати однозначно. Доведеться витратити час і трохи матеріалів, перш ніж вдасться домогтися бажаного результату.

Варіанти матирования скла

хімічний спосіб

На одну сторону розсіювача наноситься шар спеціальної пасти. Вона буквально «травить» скло, змінюючи його кристалічну решітку на певну глибину. В результаті виходить матова поверхня.

Плюси - висока швидкість роботи, рівномірність і однорідність одержуваного шару.

Мінуси - пасти для матування коштують дорого; до того ж доведеться потренуватися на декількох фрагментах, щоб отримати хороший результат. Складність - у визначенні необхідної товщини наноситься пасти і в рівномірності її укладання. Своїми руками все грамотно виконати нескладно, якщо є досвід такої роботи. А ось новачкові доведеться витратити чимало часу.

спосіб механічний

Скло обробляється будь-яким абразивом. Щоб матування було більш якісним і однорідним, необхідно використовувати матеріали з дрібними фракціями. Наприклад, пісок.

Плюси - хороша швидкість; помилитися досить складно, так як результат обробки відразу ж видно.

Мінус - звичайним папером наждачним (для шліфування) високої якості матування деяких різновидів скла не добитися. До того ж робота ця досить трудомістка і вимагає багато часу. Для звичайного скла силікатної (віконного) знадобиться апарат піскоструминний. Своїми руками найпростіший варіант зробити неважко, але доведеться шукати джерело стисненого повітря.

Навряд чи хто стане для виготовлення розсіювача купувати компресор. Але якщо є можливість його дістати, хоча б на час, то краще працювати з ним, а не з пастою.

Зі склом акриловим або полікарбонатом значно простіше. Ці матеріали більш податливі до обробки, тому своїми руками матування можна зробити і «шкіркою» дрібнофракційних.

Плюс - ніяких клопотів; все, що необхідно, є під рукою.

Мінус - потрібно не тільки час, але і гранична уважність і акуратність.

Всі технології, розглянуті вище, підходять для тих випадків, коли мається на увазі деякий короб, по якому прокладена світлодіодна стрічка.

Або якщо вона змонтована усередині предмета меблювання, що передбачає додаткове скління. Але ось для автомобілістів такі способи виготовлення розсіювача навряд чи підходять. Є більш досконала методика, яка може бути застосована до будь-якого типу LED-приладів, незалежно від їх потужності, геометрії і місця установки.

Універсальний розсіювач для світлодіодної стрічки

Вся технологія полягає в тому, що світлодіодна стрічка поміщається в виготовлену (своїми руками, по її розмірам) форму і заливається приготовленої сумішшю. В результаті виходить моноліт, який відповідає всім вимогам - рівномірність розсіювання і надійний захист від пошкоджень. Але є і мінус - такий освітлювач ремонту вже не підлягає.

що знадобиться

• Смола епоксидна. Але не та, що зустрічається в продажу повсюдно, а спеціальна, ювелірна. На відміну від звичайного складу, вона після затвердіння не жовтіє, причому навіть з плином часу. Її кришталева чистота не знижує світлопропускну здатність такого розсіювача. Тому можна говорити про його 100% проникності. Вона маркується як ВЕО-510КЕ-20/0.

• Порошок, який буде імітувати неоднорідність структури. Називається діффузант (ДФ - 151). Чудово підходить для цих цілей, так як повністю розчиняється в смолі, надаючи їй необхідну матовість.

• Барвник. Якщо в ньому є необхідність, то вибір великий - прості пігменти, фосфорні, флуоресцентні і так далі.

• Силікон. З нього своїми руками можна досить швидко виготовити будь-яку форму - за розмірами, конфігурацією, глибині.

  В яких пропорціях змішувати основні компоненти (смолу і діффузант), вирішувати доведеться самостійно. Хоча, судячи по листуванню на відповідних форумах, багато хто вважає оптимальним співвідношення 100/1.



  Своїми руками - завжди процес, який передбачає елемент творчості. Не бійтеся експериментувати з матеріалами, складами. Основні ідеї дано, і якщо зрозумілий сенс виготовлення розсіювача і що необхідно враховувати в процесі роботи, то обов'язково з'являться і власні оригінальні задумки.

  Успіхів вам, домашні майстри!
