Рамний анкер (металевий рамний дюбель) розміри і монтаж

Такий виріб, як анкер рамний, є одним з типів кріпильних елементів, представлених на сучасному вітчизняному ринку у величезній різноманітності. Однак саме цей анкер, як визнають багато фахівців, є найбільш універсальним кріпленням, чим і пояснюється його висока популярність.

Анкер рамний - простий і одночасно універсальний кріплення

де використовується

Анкерні болти сьогодні є одним з найбільш популярних типів кріпильних виробів, що пов'язано з їх унікальними технічними характеристиками і широкої універсальністю, що дозволяє використовувати такі елементи для кріплення самих різних конструкцій і предметів різних габаритів і маси.

Свою назву металевий рамний анкер отримав тому, що спочатку використовувався для якісного і надійного монтажу віконних рам і дверних коробок. Сьогодні металевий рамний дюбель (інша назва рамного анкера) як і раніше задіяний в монтажі віконних і дверних конструкцій, але сфера його застосування значно розширилася.

Закріплення дверної або віконної рами - типові приклади використання рамних анкерів

Фахівці, що працюють в сфері будівництва та ремонту, звернули увагу на універсальність конструкції такого анкерного болта розпірного типу. а також на високу надійність фіксації, яку він забезпечує, і стали активно використовувати його для монтажу оздоблювальних матеріалів, елементів будівельних конструкцій, а також предметів різного призначення. Зокрема, особливу популярність цей анкер придбав при монтажі дерев'яних брусів на поверхнях різного типу.

Принцип дії і особливості конструкції

Технічні можливості рамного анкера визначаються особливостями його конструкції. Вибираючи рамний металевий анкер для виконання монтажних робіт, слід враховувати той факт, що він не розрахований на значні навантаження і на велику вагу закріплюються за його допомогою предметів. Вага предмета, фіксованої на вертикальній поверхні за допомогою одного анкера даного типу, не може перевищувати 30 кг.

Пристрій рамного анкера

Основним елементом конструкції рамного анкерного болта є металева втулка з поздовжніми прорізами, які формують своєрідні пелюстки, розтискати в процесі монтажу кріпильного вироби. За разжимание пелюсток на бічній частині втулки відповідає конусна гайка. Вона, накручуючи на несучий гвинт, впливає на внутрішню поверхню втулки з прорізами, тим самим розкриваючи її. Втулка, збільшившись в діаметрі, входить в щільне зачеплення з внутрішніми стінками монтажного отвору, надійно фіксуючи в ньому.

Для того щоб було зручніше маніпулювати гвинтом, вкручувати в розпірну втулку, на його верхній частині передбачена капелюшок з прорізами під фігурну викрутку. Особливістю рамного анкера є і те, що його капелюшок повністю заглиблюється в монтажний отвір, тому бокова поверхня його головки має конусну форму. Використовуючи такі елементи кріплення, слід не тільки свердлити під їх розміщення отвору, але і передбачати спеціальний «потай», в який і буде входити головка болта.

Застосування для монтажу рамних анкерів викруток з фігурною робочою частиною робить такий процес зручним і дозволяє ефективно виконувати його навіть в важкодоступних місцях.

Рамний анкер для пустотілих конструкцій має збільшену розпірну зону (метелика) і гайку плоскої форми, що працює на стягування

Правила вибору

Вибираючи анкерний болт рамного типу, слід враховувати не тільки розміри монтируемого з його допомогою предмета, а й цілий ряд інших параметрів. Складність вибору такого кріпильного виробу полягає ще і в тому, що на сучасному ринку є продукція, яка відрізняється дуже невисокою якістю.

Щоб не опинитися в ситуації, коли придбаний віконний анкерний болт не влаштував вас з яких-небудь параметрами, при його виборі слід орієнтуватися на наступні фактори.

• Як матеріал виготовлення рамних анкерів переважно використовуються вуглецева сталь і латунь. При виборі кріплення вироби, виготовленого з вуглецевої сталі, слід звертати увагу на наявність цинкового покриття на його поверхні, яке забезпечує захист кріплення від корозії. Болти з латуні, яка є менш міцним матеріалом, ніж сталь, вибирають для монтажу менш відповідальних і не дуже великовагових предметів.
• Вибір розмірів рамного анкера (довжина і діаметр різьбової шпильки) залежить від того, якої ваги виріб ви збираєтеся зафіксувати за допомогою кріплення. Чим більше вага предмета, тим довшою і товстої повинна бути нарізна шпилька.
• Якість виготовлення распорной втулки - важливий параметр, на який слід звертати особливу увагу. Товщина стінок такої втулки за всіма правилами виготовлення рамних анкерів не повинна бути менше 0,8 мм. В іншому випадку говорити про якість і надійність такого кріплення вироби не доводиться.

Такі розміри рамного анкера, як діаметр распорной втулки і довжина різьбової шпильки, обумовлюються в положеннях нормативних документів. Самим ходовим діаметром втулки анкерного рамного болта є 8 мм, такий розмір вважається найбільш універсальним. В окремих випадках, коли необхідно забезпечити більшу надійність фіксації, використовуються анкери зі шпилькою діаметром 10 мм, які здатні витримувати значні статичні і динамічні навантаження.

Що стосується довжини шпильки, то вона теж нормується положеннями відповідного стандарту. Довжина шпильки рамних анкерів, що випускаються сучасною промисловістю, починається з розміру 72 мм, а максимальне значення даного параметра відповідає величині 172 мм.

На кресленні вказані параметри рамного анкера. Нижче в таблицях дано їх числові значення

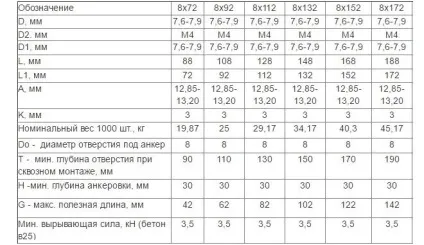

Технічні характеристики рамних анкерів діаметром 8 мм

Технічні характеристики рамних анкерів діаметром 10 мм різної довжини

Ефективність використання анкерних болтів забезпечується і якістю матеріалу, в який вони монтуються. Так, якщо матеріал конструкції, в яку встановлюється анкер, повнотіла і відрізняється щільною структурою без внутрішніх дефектів, то і кріплення буде надійним.

особливості монтажу

Надійність і довговічність кріплення, виконаного за допомогою анкерного болта рамного типу, також залежить від того, наскільки правильно виконано монтаж. Перш за все, слід приготувати інструменти, без яких виконати таку процедуру буде практично неможливо. Такі інструменти нескладно знайти практично в будь-який домашній майстерні. Сюди відносяться:

• перфоратор, за допомогою якого буде виконуватися отвір для монтажу рамного анкера;
• бур, діаметр якого повинен відповідати розміру поперечного перерізу распорной втулки кріплення вироби;
• викрутка з хрестовим робочою частиною, за допомогою якої гвинт анкера буде закручуватися в розпірну втулку;
• молоток, необхідний для того, щоб забити анкерний елемент в попередньо підготовлений отвір.

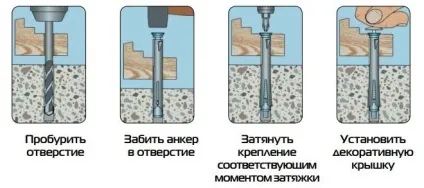

Коротко про монтаж рамного анкера

Більш докладно познайомитися з процесом монтажу, виконуваного за допомогою анкера рамного типу, можна на прикладі установки рами у віконний отвір. Алгоритм виконання такої процедури виглядає наступним чином. Етап 1: Установка рами в отвір і її фіксація за допомогою розпірок

Раму, яку ви збираєтеся надійно зафіксувати у віконному отворі, необхідно попередньо виставити, використовуючи для цього дерев'яні розпірки. Виставляючи раму, слід ретельно вирівняти її елементи відносно горизонтальної і вертикальної площин за допомогою звичайного будівельного рівня. Розпірки або клини, які використовуються для попередньої фіксації рами, можна забивати молотком. Якщо при виставленні рами виявлені які-небудь недоліки, то на стадії попередньої фіксації їх досить легко усунути, підбиваючи клини і пересуваючи віконну конструкцію в потрібному напрямку.

Схема кріплення пластикового вікна

Етап 2: Розмітка місць для виконання свердління і підготовка заглиблень ( «потая»), в яких будуть розміщуватися головки гвинтів

Після того як віконна рама надійно зафіксована в отворі за допомогою розпірок, можна приступати до розмітки місць, в яких будуть просвердлені отвори для розміщення анкерів. Якщо ви збираєтеся закріпити за допомогою таких елементів раму невеликого розміру, то цілком достатньо буде чотирьох болтів, а для більш габаритних конструкцій кількість кріпильних виробів необхідно збільшити.

Існують загальноприйняті вимоги, згідно з якими розміщувати анкерні елементи слід на відстані 30 см від верхнього і нижнього країв віконної рами (при необхідності положення кріплень можна відкоригувати). Якщо в віконних рамах, які ви збираєтеся встановлювати, виробник не передбачив поглиблень для розміщення головок анкерних гвинтів. то їх слід виконати самостійно, використовуючи для цього свердло відповідного діаметру.

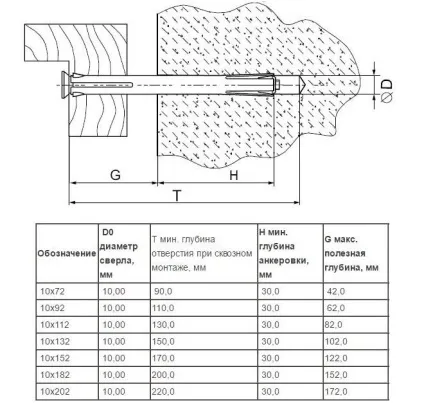

Установчі параметри рамних анкерів діаметром 10 мм

Етап 3: Монтаж кріпильних елементів

Після того як всі вищеописані маніпуляції виконані, можна приступати безпосередньо до монтажу рамних анкерів. Для цього необхідно в намічених місцях просвердлити дерев'яну раму наскрізь, заглибившись свердлом в поверхню віконного отвору на необхідну глибину.

Свердління монтажного отвору під анкер

Підготовлені отвори бажано очистити від будівельного пилу і шматочків розкришити матеріалу. Тільки після цього можна вставляти рамні анкерні елементи, пропустивши їх через раму. Вставлені в підготовлені отвори анкери треба затягнути, використовуючи для цього викрутку з хрестовим робочою частиною. Після того як ви затягнете головки гвинтів, внутрішні розпірні втулки разожмутся, забезпечивши надійне кріплення всієї конструкції у віконному отворі.

Останнє, що вам необхідно зробити, щоб завершити монтаж віконного блоку, - це закрити щілини між рамою і поверхнею отвору монтажною піною.
