Рамкова середньо хвильова (св) антена своїми руками
У більшості радіоприймачів є діапазон середніх хвиль (СВ), який часто називають також АМ-діапазоном, на кшталт використовуваної в ньому модуляції сигналів радіомовних станцій. Однак в містах на СВ нічого не чути, крім гулу перешкод. Півстоліття тому з перешкодами боролися, зараз перестали, і подейкують навіть, що АМ-радіомовлення вмирає і майбутнє за УKB- (FM) -вещаніем.
Проте, АМ-передавачі працюють і забезпечують прийом в радіусі сотень кілометрів днем і до декількох тисяч кілометрів вночі, на відміну від УКХ, де радіус прийому не перевищує 30 ... 40 км. Звичайно, якість прийому на УКХ вище, але немає романтики далекого прийому, та й репертуар УКХ-станцій одноманітний. У ряді випадків бажаних програм на УКХ просто немає. До мене зверталися серйозні слухачі з проханням налагодити їм прийом «Радіо Радонеж», що веде мовлення в центреУкаіни лише на двох частотах СВ-діапазону (612 і 846 кГц). Що я їм міг порадити? Лише перейти на батарейне живлення приймача, щоб повністю «відв'язати» його від мережі, і розташувати на підвіконні, орієнтуючи його вбудовану магнітну антену по максимуму прийому.
Часто ці прийоми допомагають, але більш радикальним заходом виявляється застосування зовнішньої рамкової антени. менше реагує на перешкоди і істотно збільшує сигнал. Про неї сьогодні і піде мова.
Рамкова СВ-антена по конструкції є, по суті справи, котушку індуктивності великого діаметра (від декількох дециметрів до декількох метрів). До її висновків приєднаний конденсатор змінної ємності (КПЕ), яким рамка налаштовується в резонанс на частоту прийнятого сигналу. Виходить коливальний контур, коливання в якому збільшуються в Q раз по амплітуді при налаштуванні в резонанс. Q - це добротність контуру, що дорівнює відношенню реактивного опору котушки або конденсатора (при резонансі вони рівні) до активного опору втрат в котушці, конденсаторі і навколишні предмети. Добротність, зрозуміло, бажано робити якомога вище.
Подібні рамкові антени широко використовували для прийому ще на зорі радіотехніки, причому діаметр котушки іноді перевищував 10 м! Проте, про рамкових антенах нерідко згадують радіоаматори, а в останні роки і солідні виробники побутової радіоапаратури. Ціна зовнішніх рамкових антен досягає 400 доларів, але її нічого не варто зробити і самому!
Якщо зовнішня рамкова антена буде використовуватися з транзисторним приймачем, мають вбудовану феритову антену, приймач досить розташувати поруч з рамкою і зорієнтувати так, щоб магнітне поле рамки було направлено по осі ферритовой антени. Це легко зробити просто на слух, орієнтуючись по значному поліпшенню прийому.

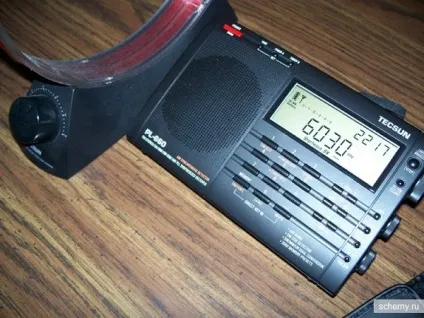

На фото 1 показано приблизно оптимальне розташування приймача TECSUN і прекрасно оформленої рамкової антени (ближня до нього). Всі елементи антени (їх всього два!) - котушка і КПЕ - прекрасно видно.

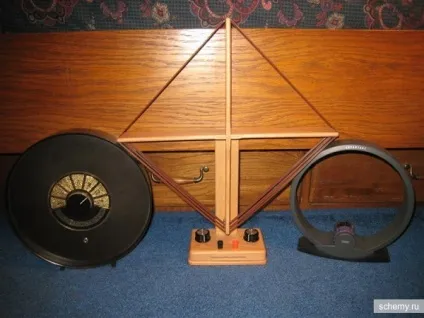

На фото 2 наведені ще три конструкції промислово випускаються антен. Для любителів особливо цікава середня, з ромбічної рамкою на дерев'яному каркасі.

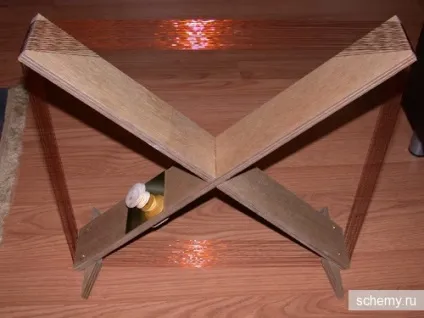

Дуже просту, хоча і не дуже красиву конструкцію з чотирьох фанерок, запропонував один західний радіоаматор.
Його рамка (фото 3) містить 18 витків мідного емальованого (обмоточного) дроту діаметром 0,5 мм. Сторона рамки близько 45 см, діагональ - близько 65 см.

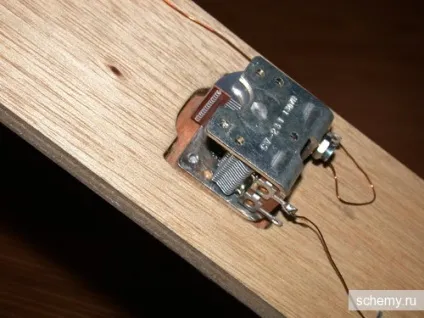

Отримана індуктивність - 250 мкГн. Для настройки служить КПЕ з максимальною ємністю 365 пФ, розміщений на одній з діагональних фанерок (фото 4).
У всіх показаних конструкціях використана циліндрична намотування котушки. Намотування необхідно вести з кроком - відстань між витками має бути не менше декількох діаметрів проводу, інакше власна ємність котушки виходить великий, а добротність низькою. Але нічим не гірше радіальна намотування, при якій рамка виходить плоскою, і її можна повісити на стіні і навіть заховати під килимом.

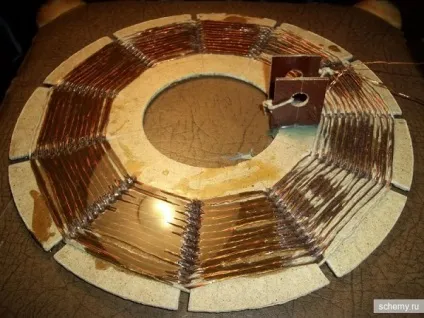

Якщо діаметр рамки невеликий, можна рекомендувати «кошикові» котушку на плоскому колі діелектрика з прорізами під витки. Число прорізів обов'язково має бути непарною - 7, 11 або 13, тоді сусідні витки котушки виявляються по різні сторони каркаса, відстань між ними збільшується, а ємність зменшується.
Я виготовив подібну рамку з зовнішнім діаметром обмотки 12 см і внутрішнім 8 см. Вона містила 37 витків дроту (літцендрата) ЛЕШО 21 × 0,07 і мала досить високу добротність, що досягає 180 на верхньому краю діапазону. Однак через малого діаметра ефективність її була приблизно такою ж, як у великої магнітної ферритовой антени зі стрижнем 400НН діаметром 10 і довжиною 200 мм. Набагато більш ефективні плоскі рамки зі стороною квадрата 50 ... 80 см розробили радіоаматори-короткохвильовики для цілей радіозв'язку. Їх досвід корисно застосувати і на СВ.
З цією метою я підібрав дві дерев'яні рейки довжиною 100 і 120 см, скріпив їх в середині гвинтом, а по кінцях набив по 12 дрібних цвяхів приблизно через 0,5 ... 0,7 см. На отриману хрестовину намотав по гвоздик ромбическую плоску рамку з 12 витків дроту ПЕЛ 0,3. Зі стандартним КПЕ 17 ... 500 пФ антена з запасом перекриває весь СВ-діапазон.
Результати вийшли вражаючими. Маленький портативний приймач SONY ICF-390, досить «тупий» по чутливості, в СВ-діапазоні немов ожив - навіть на тих частотах, де, здавалося б, не було радіостанцій, їх стало чутно. Єдина незручність - настройку треба вести відразу двома ручками: основний, приймача, і додаткової - антени. Але антену виявилося легко налаштовувати навіть на вільній від радіостанцій частоті, просто по зростанню шуму ефіру.
Спробував я і детекторний прийом з цією антеною, приєднавши паралельно КПЕ і котушці германієвого діод і високоомні навушники. Навіть всередині залізобетонного будинку було чутно «РадіоУкаіни» на частоті 873 кГц, а при виході з антеною на балкон - ще кілька московських радіостанцій.
