Радіомікрофон - радіожучок, майстер-клас своїми руками

Це мабуть найпопулярніша проста і розповсюджена схема радіожучкі або радіомікрофона. Мінімум деталей і мінімум часу потрібно для побудови цієї крихітки. Завдяки використання мікрофона від китайських виробів чутливість даного пристрою досить велика. Даний жучок не примхливий у виготовленні, не вимогливий до джерела живлення. Звичайно на ряду з очевидними перевагами у даної схеми є і недоліки, основний з них, на мій погляд, є великий догляд частоти при зміні харчування, але при харчуванні даного радіомікрофона від батарейок цей параметр не критичний.

Працює це радіожучек за схемою ємнісний тритонки. Коливальний контур налаштований на частоту 90 МГц. Але з легкістю можна вибрати будь-яку частоту з проміжку 30 - 120 МГц.

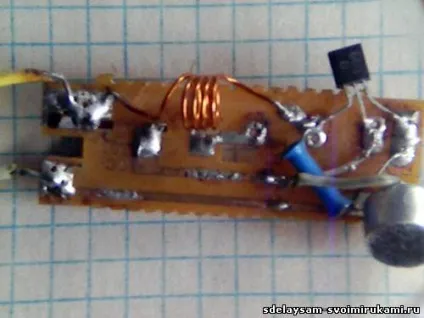

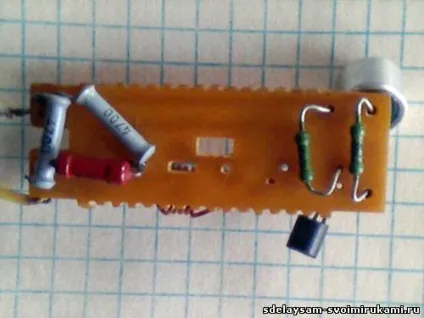

Транзистор КТ660Б. Катушка- оправа діаметром 7 мм. інше дивись на фото.

Транзистор може бути будь-який, навіть низькочастотний.

При справних деталях жучок починає працювати відразу. Потрібно лише обрати відповідну частоту.

Визначити роботу жучка без приймача дуже просто. Для цього потрібно заміряти струм, а потім закоротити коливальний контур, якщо струм змінився, значить пристрій працює.

Антена підключається до колектора транзистора, це поїсть бути шматок дроту довжиною до метра. Краще підключати антену через конденсатор 10 - 15 пФ.

Забув намалювати, харчування підключається до конденсатора С1 верхній висновок за схемою плюс. Харчування 1,5 - 15 вольт.
