Досить часто зустрічається дефект на практиці це мимовільне спрацьовування локальної клавіатури телевізора.
Телевізор може сам включитися. почати перемикати канали. може раптово включитися меню і т.д.
Ще один різновид цієї несправності це коли телевізор не реагує належним кнопки управління: натискаємо, наприклад, на "канал +", а він збільшує гучність (з пульта в цей час все в порядку).
Були навіть випадки коли апарат сам вимикався (переходив в черговий режим) і після цього не реагував ні на одну команду.
Але все-ж найгірша ситуація може виникнути коли натискання на клавіатуру викликає включення сервісного режиму. Некваліфіковане втручання в сервісний режим може привести до О-Дуже плачевних наслідків ..
Причина того, що відбувається в більшості випадків банальна: або незначна витік в мікрокнопка або поганий контакт при натисканні на кнопку.

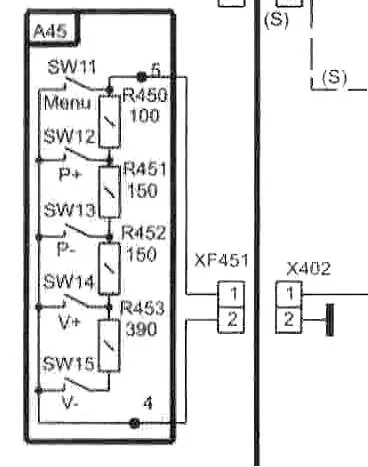

Тільки ось становище ускладнюється тим фактом, що конструктивно мікропроцесор практично всіх сучасних телевізорів має один спільний вхід з локальної клавіатури. Для наочності розглянемо фрагмент схеми телевізора Рубін-54М10
Як видно зі схеми спрацьовування тієї чи іншої команди відбувається за рахунок замикання кнопки на загальний через певний резистор:
* Меню "- замикання сигнальної шини на загальний
"Канал +" замикання через 100 Ом
"Канал -" замикання через 100 + 150 = 250 Ом і т.д.
Тобто якщо раптом телевізор почав сам "перегортати" канали в порядку зменшення це зовсім не означає що замкнута саме кнопка "P -". Причина може бути і в кнопці "меню" (витік 250 Ом).
Тому: під час ремонту бажано замінити ВСЕ мікрокнопка.
Однак дефект може і не усунутися.
На деяких моделях телевізорів клавіатура телевізора винесена окремо на корпус апарату-збоку або зверху, причому для з'єднання її з шасі використовується звичайний (Не екранований) провід. Під час роботи телевізора на кінескопі може накопичуватися досить великий потенціал статичної електрики (особливо при підвищеній вологості навколишнього середовища).
Тому іноді зустрічаються випадки виходу з-ладу клавіатурного входу і на самому мікроконтролері.
Для діагностики такої несправності досить просто тимчасово відключити провід від клавіатури від основного шасі телевізора. Якщо дефект пропал- шукаємо проблему в кнопках, дефект остался- на жаль винен процесор.
Мікропроцесор телевізора вешь досить дорога (а часом і дефіцитна.), Тому можна спробувати обійтися "підтяжкою" напруги на клавіатурний вхід. У більшості випадків достатньо подати харчування + 5V на вхід через обмежувальний резистор 100 Ом. Зовнішня клавіатура, звичайно, при цьому заблокується але з пульта дистанційного керування апарат працювати буде.
Погодьтеся: простіше придбати новий пульт ніж міняти мікроконтролер вартістю від 25. 30 $.
Ну, і нарешті, причина цієї несправності може бути ще і в прошивці ПЗУ (так-так.)
У багатьох моделях розкладка клавіатури записана програмно в пам'ять EEPROM і тут лише один варіант перепрошивка ПЗУ за допомогою програматора.
До речі, в деяких випадках перепрошивка Не потрібно досить просто встановити "чисту" пам'ять.
Такий дефект зустрічався на шасі MC-41 в телевізорах Gold Star (LG)
