психрометр аспіраційний

Складається прилад з двох ртутно-скляних термометрів занурених у спеціальні металеві трубки, відкриті знизу і з'єднані у верхній частині в одну циліндричну трубку, і аспіраційної головки. Всередині трубки також знаходиться внутрішня трубка, в якій розташований ртутний резервуар термометра. Аспіраційна головка призначена для всмоктування (аспірації) навколишнього повітря і подачі його до резервуарів термометрів. Складається вона в свою чергу з пружинного заводного механізму з запуском ручного типу або від електродвигуна і вентилятора, поміщених в загальний корпус. Під час роботи вентилятора навколишнє повітря всмоктується, обдуває резервуари термометрів, потім по воздуховоду надходить до вентилятора і викидається назовні через спеціальні технологічні отвори в корпусі аспіраційної головки.

Принцип дії заснований на реєстрації різниці температури сухого і змоченого термометрів і залежності цього співвідношення від вологості навколишнього повітря. Температура навколишнього середовища реєструється за показаннями сухого термометра, а вологість за показниками обох термометрів і спеціальним психометрическим таблиць або формулою Шпрунга. Вимірювання вологості аспіраційних психрометром Асмана проводиться через 3-5 хвилин після змочування вологого термометра спеціальної піпеткою і включення вентилятора.

е - абсолютна вологість;
Е1 - максимальна вологість при температурі самочинного термометра;
0,5 - психрометрический коефіцієнт;
t - свідчення сухого термометра;
t1 - свідчення змоченого термометра;
Н - барометричний тиск під час реєстрації

Дія волосяного гігрометра засноване на властивості знежиреного людського волосся змінювати свою довжину при зміні вологості повітря, що дозволяє вимірювати відносну вологість від 30 до 100%. Волос 1 (рис. 1) натягнутий на металеву рамку 2. Зміна довжини волоса передається стрілці 3. переміщається уздовж шкали. Зміна довжини волоса передається стрілці. переміщається уздовж шкали. Волосяною Гигрометр в зимовий час є основним приладом для вимірювання вологості повітря.

Основна абсолютна похибка гігрометра,% ± 10

Ціна найменшої поділки шкали,% 1

Час встановлення показань гігрометра, з 150

Габаритні розміри 30 х 160 х 290 мм

Гігрографів, самописний гігрометр. На метеорологічних станціях, а також в санітарній практиці при обстеженні житлових приміщень, ступеня їх сухості, справність і придатність приладів опалення та вентиляції, при контролі за процесом висушування знову збудованих будинків і взагалі у всіх випадках, коли доводиться вести тривалі систематичні спостереження за якостями навколишнього повітря , вельми зручно і часто необхідно мати прилади, які можуть автоматично реєструвати даються ними свідчення. До числа таких приладів відноситься Гигрометр системи Рішара, який записує у вигляді безперервної кривої відносну вологість повітря. Прилад складається з пучка ретельно вимитих і знежирених жіночого волосся. прикріплених кінцями до клем і злегка натягнутих пружиною. Дивлячись за ступенем вологості повітря, пучок волосся внаслідок гігроскопічності змінює свої фізичні властивості і у вологому повітрі подовжується, в сухому-коротшає. Ці коливання довжини передаються за допомогою важеля авторові перу, яке креслить на барабані безперервну криву відносної вологості повітря. Барабан покритий стрічкою паперу, розграфленій на дні та години; він приводиться в повільне і рівномірне рух годинникової пружиною, заводиться щодня або раз на тиждень. Для захисту волосся від випадкових пошкоджень є сітчаста коробка. к-раю вкладається в кільце і прикриває найбільш ніжні частини приладу. Барабан і перо закриті металевим футляром зі скляними стінками. Час від часу точність показань Г. необхідно перевіряти. Для цієї мети шматок полотна змочують чистою водою і обгортають їм сітчасту коробку приладу таким чином, щоб по можливості закрити всі отвори. На цей шматок полотна накладають ще другий такий же шматок. Після закінчення приблизно 30 хв. повітря в коробці насичується водяними парами, і записуючий перо приладу має своїм кінцем встановитися на розподілі барабана, що показує 100% відносної вологості. Якщо цього не відбулося, необхідно виправити становище пера за допомогою регулюючого гвинта.

Опадомір. дощомір - прилад для вимірювання атмосферних рідких і твердих опадів.

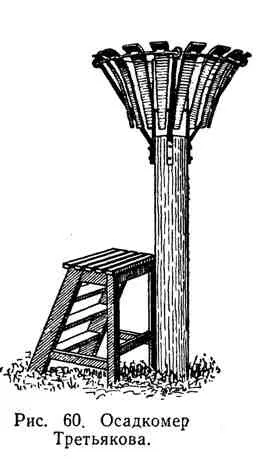

Опадомір конструкції В. Д. Третьякова складається з посудини з приймальні площею 200 см² і висотою 40 см, куди збираються опади, а також спеціального захисту, що запобігає видування з нього опадів. Встановлюється опадомір так, щоб прийомна поверхню відра перебувала на висоті 2 метри над грунтом. Вимірювання кількості опадів в мм шару води проводиться вимірювальним склянкою з нанесеними на ньому поділами; кількість твердих опадів вимірюють після того як вони розтануть в кімнатних умовах.

Комплект осадкомера складається з двох металевих судин для збору і збереження опадів, що випадають, однією кришки до них, Тага для установки осадкомерних судин, вітрової захисту і двох вимірювальних склянок.

Число поділок вимірювального склянки:

Снегомер - метеорологічний інструмент для вимірювання щільності снігового покриву.

Снегомер складається з циліндра з ріжучими зубами і сантиметрової шкалою на зовнішній поверхні, кришки, ручки, і вагового пристрою: сережки для підвішування, коромисла, призми, стрілки, вантажу. У комплект входить також лопаточка.

Вимірювання проводять наступним чином. На рівній ділянці циліндр снегомера занурюється зазубреним кінцем строго вертикально в сніг до зіткнення з поверхнею, що підстилає. Якщо трапляються снігові кірки, легким підкручуванням циліндра їх прорізають. Коли труба досягне ґрунту, записують висоту снігового покриву за шкалою. Потім з одного боку циліндра відгрібали сніг, і під нижній кінець циліндра підводиться спеціальна лопаточка. Разом з нею циліндр виймають зі снігу і перевертають нижнім кінцем вгору. Очистивши циліндр від снігу зовні, підвішують його до гачка ваг. Ваги врівноважують за допомогою рухомого вантажу і записують число поділок по лінійці снегомера.

Щільність снігу визначається як відношення ваги проби до її об'єму, за формулою:

· Р - щільність проби снігу, г / см³;

· G - вага проби, в грамах;

· S - приймальня площа циліндра, см²;

· H - висота проби снігу, см.

Найпростіший люксметр складається з селенового фотоелемента, який перетворює світлову енергію в енергію електричного струму, і вимірює цей фотострум стрілочного мікроамперметра зі шкалами, проградуірованнимі в люксах. Різні шкали відповідають різним діапазонам вимірюваної освітленості; перехід від одного діапазону до іншого здійснюють за допомогою перемикача, що змінює опір електричного кола. (Наприклад, люксметр типу Ю-16 має 3 діапазону вимірювань: до 25, до 100 і до 500 лк). Ще більш високі освітленості можна вимірювати, використовуючи надягають на фотоелемент светорассеивающую насадку, яка послаблює падаюче на елемент випромінювання в певне число разів (постійне в широкому інтервалі довжин хвиль випромінювання).

Криві відносної спектральної чутливості селенового фотоелемента і середнього людського ока неоднакові; тому свідчення люксметра залежать від спектрального складу випромінювання. Зазвичай прилади градуюються з лампою розжарювання, і при вимірюванні простими люксметрами освітленості, створюваної випромінюванням іншого спектрального складу (денне світло, люмінесцентне освітлення), застосовують отримані розрахунком поправочні коефіцієнти. Похибка вимірювань такими люксметрами становить не менше 10% від вимірюваної величини.
