Проводка в своєму будинку своїми руками - як зробити в приватному будинку монтаж і схема

Санвузол виділяють в окрему групу. З-за високої вологості в туалеті і ванні, до електропроводки пред'являються спеціальні вимоги.

Тепер, коли споживачі розбиті на групи, слід позначити основні місця підключення споживачів (пральна машина. Кондиціонер, електроплита. Посудомийна машина, водонагрівач і ін.).

Наступним кроком буде визначення місця встановлення розеток, розподільних коробок, світильників і вимикачів. Акуратно з'єднуємо всі електричні ланцюги і не забуваємо проставляти довжини проводів.

• Провід можуть проходити горизонтально і вертикально, тільки під прямим кутом!
• Насамперед робимо чорновий варіант схеми, уважно перевіряємо з'єднання і тільки після цього створюємо чистовий варіант.
• Схему кожної групи бажано зробити на окремому аркуші.
• Необхідно зробити план електропроводки не менше, ніж в двох примірниках, так як він може знадобитися не один раз. Кращим варіантом буде схема в електронному вигляді.

На чистових листах створюється точний план приміщень. Варто обов'язково підписувати розміри. Всі електричні точки слід нанести спеціальними позначеннями. Далі з'єднуємо їх лініями, які позначають дроти.

Для найкращого читання схеми необхідно силові кабелі, дроти заземлення та освітлення виділити різними кольорами. В обов'язковому порядку потрібно розмітити все відстані від проводів до стін, підлоги, стелі, систем опалення, а також лінійні розміри кімнат.

Зауваження. Щоб підвищити безпеку, потрібно на всі розподільні групи (окремо) встановити пристрій захисного відключення!

Необхідні матеріали та інструменти

Список інструментів, матеріалів і іншого приладдя, які можуть знадобитися:

• Викрутки.
• Інструмент для зачистки проводів.
• Індикаторна викрутка.
• Пасатижі.
• Рукавички.
• Дриль.
• Перфоратор.
• Коронка по бетону (для висвердлювання отворів під розетки і вимикачі певного діаметра).
• Болгарка з диском по бетону.
• Молоток.
• Дюбелі пластикові з саморізами, для того, щоб зафіксувати монтажну коробку під вимикач і розетку.
• Монтажні коробки.
• Підкладки для установки розетки і вимикача з зовнішньої проводкою.
• Провід (мідні або алюмінієві).
• Електричний кабель.
• Розподільна коробка.
• Пристрій захисного відключення.
• Лічильник.
• Автомат.

Коротка довідка

Існує два типи проводів і кабелів: одножильні і багатожильні. Вони відрізняються кількістю ізольованих один від одного жив. Жили проводів і кабелів бувають однопроволочние і багатодротяні. Провід підбираються залежно від навантаження.

Зауваження. Не варто економити на матеріалах, дешеві матеріали швидко виходять з ладу!

Рекомендації щодо майбутнього монтажу електропроводки

Покрокове керівництво по монтажу електропроводки

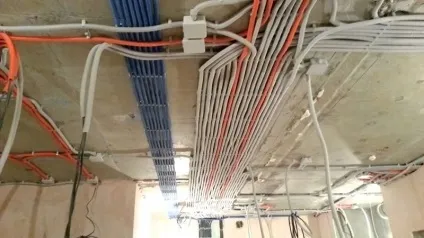

Загальні відомості по монтажу зовнішньої і прихованої розводки

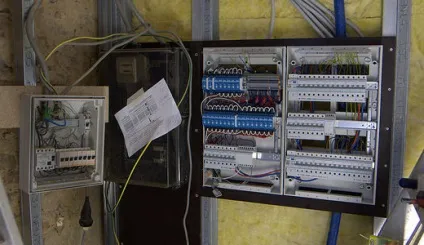

При монтажі електропроводки в будинку обов'язково має бути виконана така умова: до загального елетрощіток повинен бути підведений кабель живлення. У самому електрощитку повинні знаходитися групи автоматичних вимикачів і пристрій захисного відключення (цей вид робіт краще довірити електрику.

Так як робота при високій напрузі вкрай небезпечна, а також є шанс нарватися на штраф). Від електрощитка проводка проходить в житлові та нежитлові приміщення.

Довідка. Спочатку до автоматів підводяться три фази, 0 і заземлення. Далі до розеток і вимикачем підводяться фаза, нуль і заземлення. Три фази потрібні для того, щоб розподілити навантаження.

Зауваження. Для санвузла та кухні слід протягнути лінію окремо.

Кожна лінія ділиться на дві групи проводів, одна тягнеться до розеток, інша - до джерел.

Схема електропроводки в будинку

Монтаж прихованої електропроводки

Потрібно вибрати правильний розмір перетину кабелю.

Зауваження. Для вибору потрібного перетину слід:

• З'ясувати максимальну потужність в електромережі;
• Розрахувати споживану потужність всіх електроприладів, які перебувають або будуть перебувати в будинку.

Приклад: Якщо проводка в приміщенні зроблена проводом 3х1,5, то максимальна потужність всіх приладів, які використовуються в даному місці не повинна перевищувати 4 кВт.

Розрахувати довжину проводів;

Зауваження. Слід пам'ятати, що в місцях з'єднання кабелю між собою потрібно додатково 11-16 см довжини!

За схемою проробляємо штроби (щілини) під дроти за допомогою молотка і болгарки з алмазним диском:

1. Починаємо вести провід від автоматів до розеток і вимикачів. Глибина штроб приблизно 2-3 см, ширина-2-2,5 см.
2. За допомогою перфоратора і кругової пили вирізаємо отвори під розетки і вимикачі:
   • Нарізаємо дроти на потрібні довжини і робимо перетин;
   • Укладаємо дроти в штроби;

Готуємо будівельну суміш. Суху суміш розвести з водою до отримання однорідної маси і нанести на стіну шпателем, після висихання слід прибрати всі нерівності за допомогою терки з пінопласту.

Приклад розмітки електропроводки в квартирі

Монтаж зовнішньої проводки

Монтаж зовнішньої електропроводки проводиться тільки при неможливості зробити приховану проводку.

Процес виконання даного виду роботи практично нічим не відрізняється від попереднього, за винятком того, що дроти укладаються не в штроби, а в пластиковий кабельний канал.

Кілька обов'язкових правил при монтажі відкритої проводки:

• Кабель прокладається тільки під прямим кутом;
• Проводи не повинні перетинатися;
• Розташування кабелю від одвірків і віконних рам не менше 10 см;

Установка розеток і вимикачів

• Вимикачі маємо зліва від дверного отвору на висоті 80-90 см від підлоги;
• Розетки слід розташувати на висоті 30 см від підлоги;
• Підводити проводку до розеток слід знизу, до вимикачів - зверху.

• З'єднуємо проводи там, де знаходяться місця введення, виведення коробок, вимикачів, розеток. Це можна зробити за допомогою опресування або зварювання.
• Якщо проводиться відкритий монтаж, тоді слід використовувати подрозетнікііз матеріалів, що не проводять струм. Кріпити їх потрібно за допомогою шурупів, клею і шурупів.

Зауваження. Для вимикачів існує правило: їх встановлюють в розрив фазного проводу.

Зауваження. Для того, щоб зробити поглиблення застосовують спеціальні насадки для різних матеріалів стіни, які встановлюються на перфоратор. Вони бувають різні за розміром. Слід підбирати підходящі саме для ваших С. ​​Установчі коробки (розподільні) потрібні для того щоб коренастий провід (один кінець піде до розетки або вимикача, інший далі).
