Проводка в лазні - схема, як зробити своїми руками монтаж і правильна прокладка кабелю

Проводка електрики в баню здійснюється в суворій відповідності з розробленими вимогами для вологих приміщень.

1. Всі меблі розташовується в передпокої або кімнаті дозвілля.
2. У парильні кімнаті не повинно бути ніяких розеток.
3. На лампочки і світильники ставляться виключно герметичні плафони.

Схема електропроводки в лазні і інструкція по роботі

Перед будівництвом лазні, необхідно продумати точне розташування всіх електричних виходів. Важливим пунктом є продумати установку проводів в місцях, де кабель буде знаходитися в місці, не що заважає будівництву і подальшого тривалого використання.

Є 2 різновиди установки електропроводів:

У разі, якщо будівля лазні повністю дерев'яне, то найкращим буде зовнішня установка проводів.

Переваги даного способу:

1. Відпадає необхідність робити канавку в стіні (штроба).
2. Завжди доступність до кабелю, оскільки монтаж проводу робиться, використовуючи спеціальну коробку.
3. Завжди можна внести зміни в планування і розведення.
4. Значно підвищується рівень пожежної безпеки.

Внутрішнє розведення частіше застосовується в цегляних, або бетонних спорудах лазні.

Провід укладається в пророблений рів (штробу) і необхідно продумати висновки всіх роз'ємів:

1. Висновок під світильники (переважно в середині стелі, по краях).
2. Висновок під вимикач.
3. Висновок під електрокам'янку.
4. Висновок для панелі управління температурою.
5. Висновок під розетки. будучи встановлені поза парилки.

Найголовніша умова всіх електропровідних пристроїв в лазні - це забезпечення повної вологозахисту. Корозія може привести до виходу з ладу всіх приладів, навіть пластикові елементи є вразливими до корозійної стійкості, так як мають металеві деталі.

У випадках, якщо в лазні спланувати установку пральної машини, то і монтаж її потрібно проводити в сухому місці. а також встановлювати розетку недалеко від неї. Не варто забувати про нагрівальний бак, який вимагає окремий відведення.

По периметру території, де розташовується будівля баньки, слід змонтувати контур заземлення, щиток слід обладнати автоматом, або пристроєм захисного відключення з номінальним струмом не більше 40 мА. Як альтернативу - можна в щитку встановити понижуючий трансформатор Штиль Т-220/12.

Якщо з'являється необхідність поставити датчик на електропіч (електрокам'янку), рекомендується ставити виключно низьковольтний варіант, приблизно на 1 метр до підлоги і якомога далі від електрокам'янки. Найчастіше, електропіч підключають по кабелю, що веде від щитка через стіну в парилку.

Покрокова інструкція робіт:

1. Слід забезпечити баню окремою лінією електропостачання, що веде від головного корпусу щитка.
2. Розрахувати основні параметри автомата.
3. Вибір перетину електрокабелю.
4. Вибирається один з двох основних способів прокладання проводу (під землею / по повітрю). Вибір цей робиться з обліку всіх особливостей конкретного розташування щитка, будівлі лазні та інших нюансів.
5. Установка розеток і лампочок (ці струмоведучі пристосування не рекомендується монтувати в парильні кімнаті). Вони повинні бути не уразливі до дії вологи.
6. Всі дроти необхідно прокладати по раціональному відстані, не залишаючи зайвого провисання і скручування. При прокладанні по стінах, вони повинні бути щільно закріплені. (Кабелі заборонено прокладати над опалювальними елементами).

Розрахунок потужності проводки і вибір кабелів

Для вибору правильного перетину кабелю. необхідним буде знати потужність проводки. Існують різні довідкові дані, де можна в залежності від перетину кабелю визначати передбачувану потужність всіх пристроїв. На всіх електричних приладах є бирка із зазначенням їх потужності споживання.

Поради щодо розрахунку потужності і вибору електрокабелів:

1. В разі. якщо в лазні серед електроприладів будуть монтуватися тільки освітлювальні прилади, загальна потужність вийде близько 1-3 кВт.
2. У разі використання на додачу до світловим приладам - ​​електропечі, загальна потужність буде відповідно вище і складе близько 6-7 кВт.

Коли встановлюється проводка, слід враховувати її загальну потужність на 20-25% відсотків вище від розрахованої потужності всіх приладів, що знаходяться в лазні.

Розглянемо приклад розрахунку:

1. Якщо потужність всіх пристроїв в лазні дорівнює 6 кВт. то проводку рекомендується прорахувати на 7 кВт. Для таких величин буде правильно вибрати кабель ВВГнг-LS, що має перетин 3х4 (4 мм 2).
2. При виборі електричних проводів для освітлення. рекомендується вибирати переріз розміром 3х1,5 (1,5 мм 2), а для розеток найкраще буде розмір дроти - 3х2,5 (2,5 мм 2).

Підводка електричних кабелів до лазні здійснюється 2 базовими методами:

1. Підводка під землю (земельний спосіб) - проводиться укладання електричного дроту під землею, ця процедура вважається накладної, як з фінансової складової, так і по виробничій. (Потрібно виривати траншеї за особливими правилами і до певного рівня, який використовується кабель для такого способу є більш дорогим);
2. Монтаж по повітрю (повітряний спосіб) - здійснюється шляхом прокладання проводу безпосередньо по повітрю, над будівлею баньки. Він є поряд з попереднім більш економічним, але в свою чергу також вимагає виконання своїх необхідних норм і правил.

способи прокладки

«Земляний»

Відноситься до найбільш вірним способам, на жаль, його вибір не завжди можливий. Перш за все, необхідно закінчити всі «земляні» роботи і переконатися у зручності прокладання кабелю. Він є дорогим, має 4 мідні жили з перетином 10 мм 2.

Кабель оснащений захисним покриттям, кладеться під землею, тим самим будучи дуже міцним і високонадійним. Сталева захисна оболонка дозволяє захистити електрокабель від всіляких гризунів (кротів, щурів і т.п.). Також, електропровід невразливий до земляний усадки.

Упаковуючи кабель, не слід використовувати сталеву трубу, оскільки в ній збирається конденсат, який загрожує позначається на довговічності дроти.

Сталеві труби застосовні для вертикальної прокладки (прим. Кріплення на стовпі, на стіні). Застосовуються найчастіше труби не більше 2 метрів.

Етапи укладання кабелю під землею:

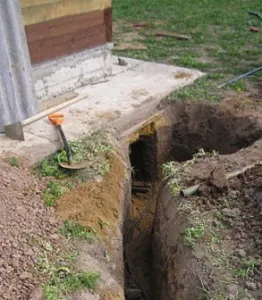

1. Викопується рів на глибину 0,7 - 1 м. У нього висипається пісок або пухка земля, висота шару - близько 10 - 15 см. Потім кабель знову засипається шаром піску або пухкою землею.
2. Для провидіння кабелю в споруду. застосовують металеву втулку. Її призначення - захистити дроти при переміщенні, а також остаточно посадити дерев'яну стінку. Всі ці процедури повинні проводитися з найбільшою уважністю і обережністю.
3. З кабелю знімають його захисне покриття прямо перед підключенням до щитка. Потім вже можна електропровід підключити до автомата, зробивши заземлення та захист від ударів блискавки.

Прокладка кабелю «повітряним» способом

У разі, якщо споживач вибирає більш простий і економічний спосіб прокладання проводу по повітрю, то необхідно враховувати такі фактори:

1. Якщо, відстань від будинку до баньки становить 20 30 м. Потрібно поставити опору, ліквідувавши провисання кабелю. Для «прокладання» дроти по повітрю застосовується спеціальна розтяжка, або ізолятори, виготовлені з порцеляни.
2. Електрокабелів ь повинен простягатися на конкретній висоті. Над проїзною дорогою його висота - не нижче 6 метрів від рівня землі. Над пішохідними доріжками - не нижче 3,5 - 4 м. До самої лазні кабель монтується на висоті 2,75 - 2,90 м.
3. Часто використовується так званий «самонесучий» ізольований провід. Його тривалість роботи розрахована приблизно на 25 років. Такі кабелю мають міцне атмосферостійке покриття і спеціальні несучі елементи, які невразливі до перевантажень. Перетин такого дроту порядку 16-20 м 2 і пропускна здатність не більше 63-65 А. В разі однофазного підключення - на виході потужність дорівнює 14 кВт, а якщо 3-х фазну - 42 кВт. Головний мінус такого роду кабелю - це його невисока пластичність.
4. СІП (самонесучий ізольований провід) - призначений для введення в саме приміщення лазні. В саму парилку заборонено вводити дроти з алюмінію, дозволяється проводити кабелю тіпаNYM, НГ або ВВГ.

Тип ВВГ часто застосуємо для під'єднання освітлення (перетином 3 х 1,5) і приєднання розеток (3 х 2,5).

Внутрішня розводка в лазні: основні етапи

При конструюванні електропроводки, слід зазначити наступні етапи:

• монтаж щитка;
• розведення від щитка;
• монтаж світильників;
• монтаж розеток;
• монтаж електронної грубки;

Правила установки і розводка кабелю від електрощитка

Необхідно вибрати правильне місце для кріплення електрощита, оскільки від нього буде підживлюватися вся електрифікація лазні.

Варто скасувати найважливіші вимоги:

1. Щиток повинен розташовуватися в місці, де до нього буде вільний доступ.
2. Щит НЕ разрешаетсяустанавліватьв парильні та інших пожежонебезпечних приміщеннях.
3. Кімната з встановленим щитом повинна мати хороше освітлення.

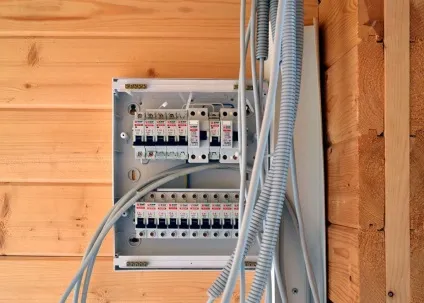

Як правило, щиток встановлюється в передпокої кімнаті або кімнаті дозвілля. Верхня його частина корпусу повинна розташовуватися на висоті від підлоги не нижче 1,5 - 2 м.

Однофазна проводка повинна мати як мінімум 3 жили. Згідно з нормативними документами фазова жила повинна мати сірий колір. Вона підключається до верхнього роз'єму вводить автомата. Від нижнього роз'єму відходить автомата відбувається переміщення на верхні клеми відходять автоматів.

Нульова жила (блакитного кольору) знаходиться на нульовій колодці. Захисна (зеленувато-жетлая) - на захисній.

Жили фаз кабелів, які відходять на навантаження, підключаються до нижніх контактам автомата.

Все електрокабелі повинні бути дуже акуратно підключені до щита, автомати монтуються, враховуючи навантаження на провід.

Для розведення, перш за все, в приміщенні лазні повинна бути схема електропроводки. При її формуванні слід грунтуватися на наступних нюансах:

1. При наявності цегляних стін - проводка буде захована під шаром штукатурки.
2. При наявності дерев'яних стін. проводка може бути відкритою і проходити по поверхні стін.
3. Все кабелю потрібно прокладати тільки в вертикально або горизонтальному положеннях. Не повинно бути переломів або перекручування.
4. Всі дроти слід розміщувати в менш видимих ​​або наочних місцях.
5. Електророзетки, вимикачі, щитові коробки забороняється встановлювати в приміщеннях, які мають високі температурні перепади і різні рівні вологості.
6. З'єднання жил має зварено або спаяні.
7. Заборонено монтаж електропроводів над піччю.
8. Потрібно обов'язково задіяти захисне «занулення».

схема електропроводки в лазні

Установка і підключення світильників

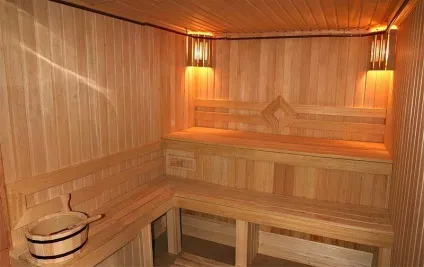

Світлові лампи, що встановлюються в приміщення лазні, повинні мати ступінь захисту оболонки не нижче IP 44, а також потужність не більше 75 Вт.

Плафони на лампочки необхідно використовувати переважно скляні, так як пластикові - більш схильні до деформації. Корпуси вибирають металеві, підключені до захисної жили.

Розетки рекомендується монтувати виключно на стінах, за межами парильної кімнати. Це може бути кімната для дозвілля або передпокій приміщення. Висота над підлогою порядку - 90 - 100 см. Пропонується з метою додаткової електробезпеки вибирати моделі корпусу електрозеток з кришками. Клас захисту не більше IP-44.

Норми підключення електропечі

Для підключення печі будуть потрібні спеціальні дроти, що витримують дуже високу температуру (150 - 200 ⁰С), + високі потужності енергоспоживання (4 - 6 кВт). Такого роду навантаження може витримати кабель розміром 3 х 2,5 мм.

Монтажні термостійкі дроти слід провести до монтажної коробки, встановленої далеко від приміщення з високими температурами, а від коробки до щита підійдуть звичайні дроти ВВГ.

1. Неправильний вибір типу і перетину дроту. є однією з найбільш поширених помилок. Електрокабель повинен бути відповідно до монтируемой потужності (2кВт / 1мм).
2. Неправильне, або недостатнє ізолювання дроти. Більш якісними є мідні дроти, вони набагато надійніше, ніж алюмінієві.
3. Неправильне ставлення до технічної безпеки. Невдале і неакуратне поводження з усіма елементами електрифікації.

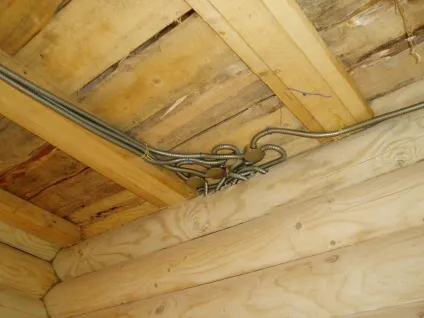

1. Нюанси електрифікації. При виготовленої лазні з дерева, знизу трубок повинен бути прокладений листовий азбест, а якщо дроти йдуть через нагрівальні конструкції, то з усіх боків щодо кабелю.
2. Проведення проводом крізь стіни. Один із частих способів установки проводів - це відкрита проводка. Рекомендується для більшої зручності та безпеки, при проведенні кабелів крізь стіни між кімнатами - використовувати металеві гільзи.
3. Електрична проводка. Обов'язково перед початком установки розгалужень проводів і плануванням їх підключень, слід продумати електросхему лазні. Не слід проводити кабелю під косими кутами, тільки по горизонталі або по вертикалі. Необхідно ліквідувати всі перекручування і загини.
4. Методика електричної проводки. Оскільки лазні з дерева легко можуть піддатися займання, в таких лазнях часто рекомендується проводити відкритий монтаж. Такий спосіб прокладки є більш економічним з найменшими витратами за часом і обслуговування.
5. Установка автоматів. Для більш зручного обслуговування, рекомендується все автомати підписати, щоб можна було легко виправити будь-яку поломку. Також, дуже корисно мати близько автоматів електричні схеми проводки.

Всі установчі процедури слід довірити професіоналам, оскільки незнання і невміння можуть спричинити за собою великі фінансові витрати і дорогоцінний час.

•
