Установка ВТФ на Пріору

Знімаємо бампер і захист картера Пріори. Видаляємо заглушки на бампері і на їх місце кріпимо фари саморізами ВТФ. У комплекті протитуманних фар для Пріори повинні бути 2 дроти в джгуті. Під'єднуємо дроти «мінуса» цих кабелів до кузова, а сам джгут через роз'єм - до протитуманним фарам. Встановлюємо бампер і захист Пріори на місце. Простягаємо другий кінець кабелів в салон Пріори через отвір під мотором склоочисника, закритому заглушкою. Для цього треба зняти розширювальний бачок, а потім лівий край оббивки.

Встановлюємо кнопку включення ВТФ в салоні Пріори:

• під заглушкою, розташованої зліва від годин, знімаємо декоративну накладку поворотом трьох замків на 90 о;
• замість заглушки ставимо кнопку;
• підключаємо до неї роз'єм проводів внутрішньої розводки включення ВТФ.

Кабель від кнопки простягаємо до блоку запобіжників Пріори (під бардачком), який розкриваємо. У блоці ставимо на резервне місце К10 реле (купуємо окремо) - воно буде включати фари. До його контактам приєднуємо:

• до висновку «85» - один з проводів від кнопки включення;
• «86» - на «масу»;
• «30» - до контакту «30» реле К7;
• від «87» - на запобіжники фар (F17 і F18).

Потім другий провід від кнопки - на +12 В. К вільним, другим контактам запобіжників підключаємо дроти, підведення від самих протитуманних фар Пріори.

Установка ВТФ на Калину

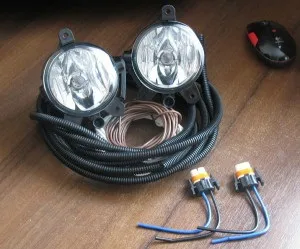

На Калину встановлюють ВТФ в комплектації Люкс (зазвичай продають з накладками під гнізда в бампері). Ще знадобляться: реле, проводи, кнопка включення ВТФ або блок управління зовнішнім освітленням (для Калини комплектації люкс).

Знімаємо бампер, витягаємо з нього заглушки. Прикручуємо кожну ВТФ трьома саморізами. Щоб протягнути кабель живлення фар в салон Калини, краще зняти ліве переднє колесо і захист арок (підкрилки).

Усередині салону знаходимо над педаллю зчеплення місце, де пучок бортовий проводки йде під капот. Виштовхуємо там гумовий ущільнювач. Простягаємо поруч з пучком заводських проводів свої для фар.

Підтягуємо дроти живлення фар з роз'ємами до переду Калини навпроти місця, де будуть ВТФ. Клеми «мінус» прикручуємо до кузова (тільки не на болти кріплення захисту картера - вони закручені в пластикові патрони). Встановлюємо бампер і підключаємо ВТФ.

Встановлюємо кнопку включення фар одним із таких способів:

1. На панелі між передніми кріслами замість заглушки близько прикурювача.
2. На консоль панелі приладів замість заглушки під кнопку включення кондиціонера (для комплектації Калини без кондиціонера).
3. У складі придбаного блоку управління зовнішнім освітленням, який встановлюють замість старого модуля без кнопки включення ВТФ.

Від кнопки один провід приєднуємо до синьо-чорного провіднику замку запалювання (+12 В при включенні запалювання). Другий - проводимо в блок реле (на приладовій панелі зліва колонки керма Калини). У блоці вставляємо реле на передбачене для нього місце К9. До його контактам приєднуємо:

• до «85» - провід від кнопки;
• «86» - «маса»;
• «31» - на +12 В;
• від «87» - на запобіжники фар (F16 і F17).

Провід від ВТФ Калини приєднуємо з іншого боку запобіжників.

Установка ВТФ на ВАЗ-2114

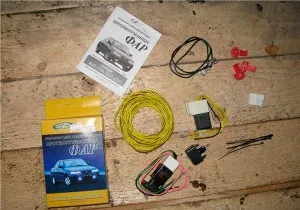

Для установки фар крім комплекту для підключення знадобляться рамки (окуляри) для них на бампер і кронштейни кріплення. Якщо на ВАЗ 2114 бампер без вирізу під протитуманні фари. то треба або придбати новий з спеціальними отворами, або доведеться вирізати ці віконця. Ставимо на виріз окуляри. Прикручуємо саморізами ВТФ до кронштейнів, а потім на них кріпимо фари до кузова. Підключаємо проводи протитуманних фар, один кінець яких кріпимо до «масі», а інший проводимо до монтажного блоку ВАЗ-2114.

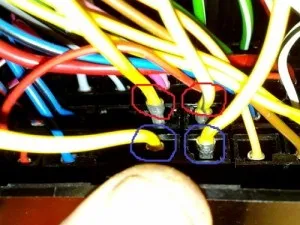

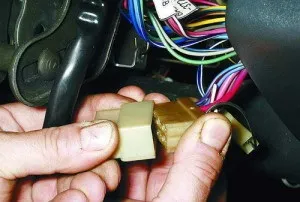

Знімаємо центральну консоль торпеди ВАЗ-2114 і знаходимо роз'єм для кнопки включення ВТФ (він разом з внутрішньою проводкою протитуманних фар встановлюється на заводі незалежно від комплектації, стандарт або люкс). Під'єднуємо кнопку і кріпимо в консоль, яку встановлюємо на місце. Монтуємо під капотом реле (з комплекту підключення) на перегородку рухового відсіку з повітрозабірником поруч з монтажним блоком. Відкручуємо бічні кріплення блоку і знімаємо з нього кришку. Знизу блоку від'єднуємо 2 крайніх роз'єму - № «7» і «8». Проводами установочного комплекту з'єднуємо контакти колодки № 8:

Контакт реле «85» приєднуємо до «17» роз'єму № 7, а «86» - до «масі». Колодки вставляємо на місце.

Установка ВТФ на ВАЗ-2110

Визначаємося з місцем установки фар: в отвори низу бампера або на невеликій кенгурятник, який встановлюють перед бампером. Вибираємо ВТФ. Для ВАЗ-2110 існує 2 види протитуманних фар: прозорі (світять плямами) і рифлені (розсіюють світло, вони краще). Купуємо комплект для установки: кнопку і індикатор для неї, дроти, реле, клеми, роз'єм, а також пластикові рамки і колодки для фар.

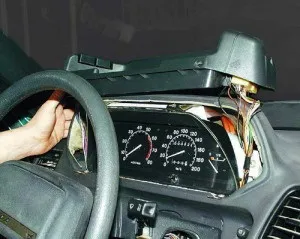

Встановлюємо ВТФ на бампер ВАЗ-2110 і приєднуємо до них проводку. Один провід від фар підключаємо на «масу», а другий простягаємо до блоку реле. Знімаємо приладову панель і щиток приладів ВАЗ-2110.

Від контакту «9» кнопки включення фар проводимо провід до блоку реле. Відкриваємо блок. Від'єднуємо від нього роз'єми Ш1 і Ш2. До контактів колодки реле (з інсталяційного набору) приєднуємо:

• до «85» - провід від кнопки;
• «30» - контакт «3» роз'єму Ш1 блоку;
• «87» - «5» роз'єму Ш1;
• «86» - «4» роз'єму Ш2.

Потім з'єднуємо «1» Ш1 з проводом лівої ВТФ, а «6» Ш1 - правій фарі. Колодку реле кріпимо до задньої стінки блоку.

Під'єднуємо інші контакти кнопки включення фар:

• «10» - до «58R» роз'єму перемикача освітлення;
• «7» - до маси і індикатору включення протитуманних фар;
• «9» - до іншого контакту індикатора ВТФ;
• «6» - -до вимикача освітлення приладової панелі.

Контакт «30» перемикача зовнішнього освітлення повинен бути підключений до +12 В. Встановлюємо приладовий щиток, кнопки і козирок комбінації приладів на місце. Ставимо кнопку включення ВТФ в корпус приладової панелі.
