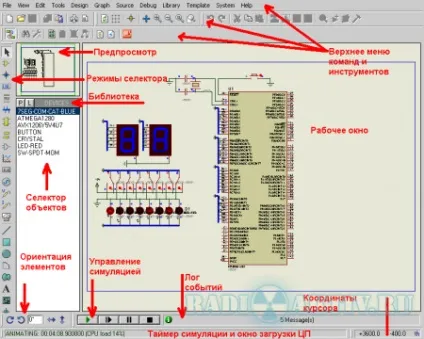

Proteus - це пакет програм класу САПР, який об'єднує в собі дві основні програми: ISIS - засіб розробки і налагодження в режимі реального часу електронних схем і ARES - засіб розробки друкованих плат.

Для першого знайомства з proteus, спробуємо зібрати просту схему

Для цього:
запустимо ISIS.exe

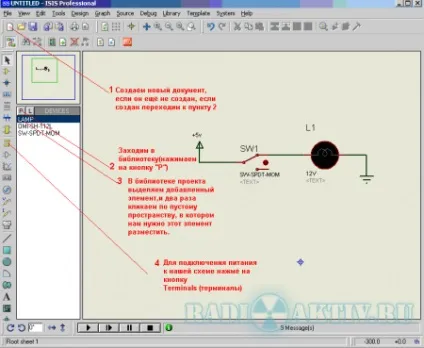

1) Створюємо новий документ (при запуску він створюється за замовчуванням, як і в будь-який інший програмі)
2) Заходимо в бібліотеку, для цього натиснемо на кнопку «P»

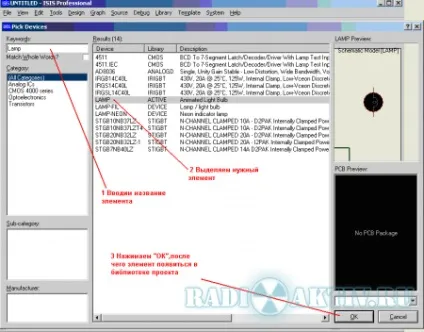

У рядок keywords вводимо назву потрібного елемента, спочатку Lamp (лампа) і натискаємо «ОК», потім знову заходимо в бібліотеку (кнопка «P») і в keywords вводимо Sw-spdt-mom (перемикач) і натискаємо «ОК».
* При виборі елементів можна скористатися групами елементів (в бібліотеці елементи згруповані за класами), а можна пошуком для цього в рядок keywords необхідно ввести ім'я необхідного елемента, після вибору кожного елемента натискаємо OK, після чого знову заходимо в бібліотеку.

Два необхідних нам елемента з'явилися у вікні селектора елементів (бібліотека проекту) і додалися до проекту.

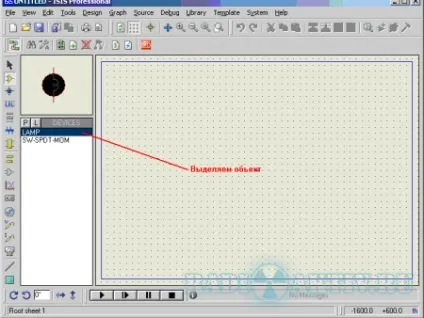

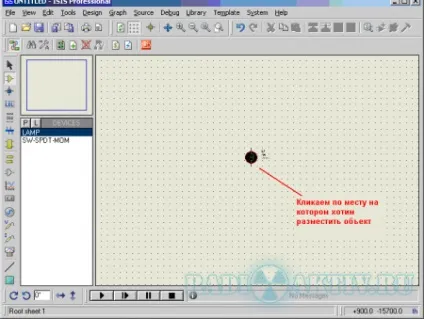

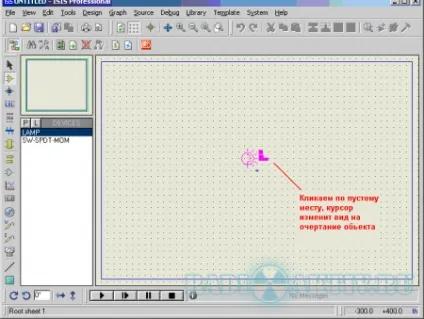

3) Виділимо в вікні селектора потрібний нам елемент і кликнемо лівою кнопкою миші по порожньому місці в робочому вікні, після чого кликнемо вдруге за місцем, в якому потрібно розташувати об'єкт.

Коли ми додали всі елементи схеми, переходимо до наступного пункту.

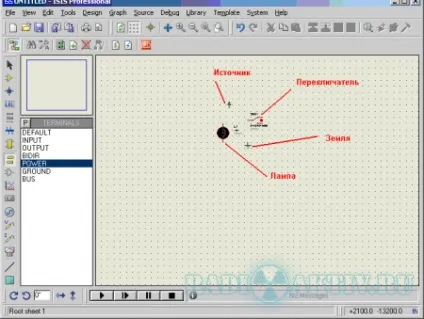

4) У вікні вибору режиму селектора натиснемо на кнопку «Термінали» (terminals) і виділимо Ground (земля), помістимо її на робоче поле так само як і елементи, потім виділимо Power (джерело) і теж помістимо на робочу зону.

5) Тепер подвійним клацанням лівої кнопки миші по елементу Power (джерело) відкриємо вікно його властивостей, у вікні у вкладці Label в графі string пропишемо «+ 5V», натискаємо «ОК»;

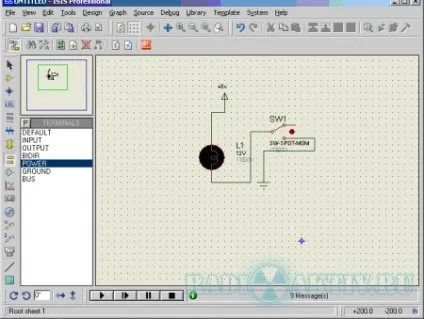

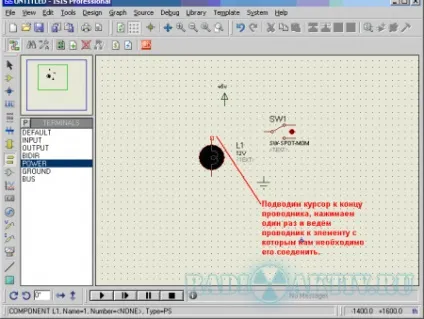

Коли все це зроблено потрібно з'єднати елементи так, як показано на схемі, для цього підводимо курсор миші до провідника, який виходить зі елемента (курсор змінить колір на зелений) натискаємо лівою кнопкою миші і підводимо провідник до елементу з яким нам необхідно його з'єднати, після чого натискаємо кнопку миші ще раз.

Таким чином з'єднуємо всі елементи в схемі.

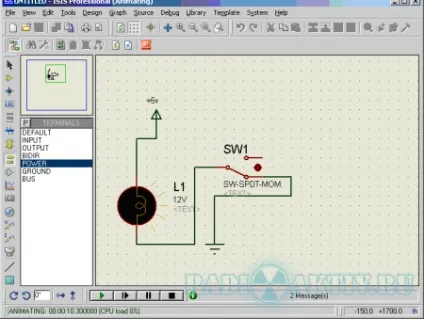

Тепер можна запустити симуляцію, натиснувши на кнопку «play» у вікні управління симуляцією.
При замиканні контактів перемикача лампа повинна загорятися, якщо міняти значення напруги у властивостях елементу Power, то можна спостерігати зміну кольору світіння лампи.

Якщо щось не вийшло, то на форум :)
