Простий універсальний avr програматор громова для com порту

Для своїх потреб недавно довелося мені зібрати ще один цікавий саморобний універсальний програматор для AVR мікроконтролерів. Дану схему прийнято називати программатором Громова, тому що вперше її запропонував Генадій Громов. Програматор Громова має велику кількість переваг, про них і про те, як його зібрати розповім в даній статті.

По суті, основним завданням програматора Громова є перетворення рівнів сигналів (-12v і + 12v) COM порту до необхідного для програмування значення (0v і + 5v).

Для самостійної збірки схеми програматора Громова знадобляться 7 резисторів по 1кОм, і 3 імпульсних діода (4148, КД510, КД522 або інші). Як сполучних проводів я використовую розпущений шматок кручений пари, довжиною до 30 см.

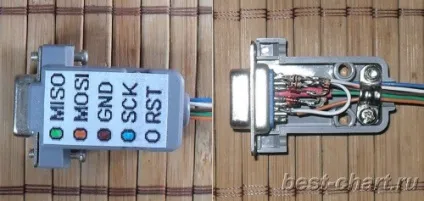

Вся схема збирається навісним монтажем і з легкістю поміщається в стандартний пластиковий корпус роз'єму COM порту. На схемі, корпусі програматора Громова я позначив різними кольорами висновки самого програматора. Це не стандартизована розфарбування, її дотримуватися не обов'язково. Вона нанесена для легкості орієнтування при підключенні програматора до мікроконтролеру.

До переваг даного програматора можна віднести простоту конструкцію, а значить - надійність. Програматор Громова не потребує харчуванні елементів, з яких він зібраний. Даний програматор стійко працює навіть через USB - COM порт адаптер.

Доброго дня. Ходять чутки, що AVR мк можна запрограмувати паразитними струмами, використовуючи даний програматор. Але у мене так не виходило. Висновок: додаткове харчування для мк обов'язково.

Коментарів: +1497 | Адміністратор сайту

Всім привіт. ПОДСКАЖИТЕ ПОЖАЛУСТА. Є ноут Lenovo x 61 у нього на COM порту напруга на висновках при рівні 1 - 5,52 вольта. Споя за схемою Громова com програматор але він вперто не працює. Які повинні бути сопративления за схемою Громова щоб його запустити?
У надії на вас ...

Anatoliy samarskiy, порушували я цим програматором, використовуючи ноутбук. Всі резистори кілоомние. Перевіряйте якість пайки, відповідність схеми. В BIOS може бути відключений сам порт, його потрібно включити. Якщо Ви вирішили запрограмувати окремо AVR MK, то перевірте datasheet на МК, встановіть необхідну напругу програмування, Підпаяйте кварц.
