Простий страйкбольний міномет АМС

АМС (АЧМ міномет страйкбольний)

Думаю, багато страйкболісти, рано чи пізно задавалися питанням про виготовленні засобів посилення, таких як міномети або знаряддя. Ігрові міномети і гармати. Мене теж не обійшла стороною ця проблема і після деякої кількості часуі проб і помилок, своя конструкція простого міномета була розроблена і створена і мною. Простого не тому, що його легко зробити, а лише з тієї причини, що для експлуатації "АМС" не потрібно батарейок, електрошоків, газових балонів і лебідок для стиснення звірячих бойових пружин.
Перш ніж приступити до опису конструкції "АМС", я відчуваю свій обов'язок обмовитися про наступне. Цей пристрій розроблено мною виключно для ігрових цілей страйкболу і призначене лише для символічної імітації викиду ігровий мінометної міни. "АМС" в своїй оригінальній конструкції не має можливості ініціації справжніх мінометних мін та інших боєприпасів. Тому я не можу взяти на себе відповідальність за те, якщо "АМС" буде кимось використаний для створення реальної бойової зброї. Так само як і конструктор кухонного ножа не відповідає за тих, хто використовує кухонні ножі для нанесення тілесних ушкоджень. І так само як виробник пневматичної зброї не відповідає за тих, хто використовує пневматичну зброю для хуліганства.
Втім, багато тексту. Отже, як зробити страйкбольний міномет.

В основі цього пристрою лежить сталева меблева стійка, що представляє собою трубу зовнішнім діаметром 60 мм і з товщиною стінки 1 мм. Труба, на жаль, не цельнотянутая, а зі швом. Але тримати тиск їй це не заважає. Сошки зроблені з обрізків сталевих карнизних трубок. Плита з самого початку була млинцем для гантелі. У комплекті так само йдуть шомпол зі спеціальним пристосуванням для вилучення не спрацював снаряда і два кілочка, які будуть постійно губитися. Ремінь для транспортування застосований звичайний автоматний.

Все це добро розміщується всередині стовбура, який в странспортном положенні закривається пробкою з замком.

Почнемо з опису шомпола. Він зроблений з аллюминиевой лижної палиці і йоржика для унітазу. Рукоятка йоржика була відрізана, решта вставлена ​​в шматок лижної палиці і закріплена двома заклепками. Розпишемо ж трохи докладніше пристрій извлекателя. Він зроблений з штопора, хвостовик робочої частини якого вставлений і закріплений в виточені циліндричних болванці, що має отвір для замка. Пружина замку, сделаная з вузького пиляльного полотна, закріплена ізоляційною стрічкою. Зубчики полотна не сточені для зручності вилучення шомпола зі стовбура при розгортанні.

Сам ізвлекатель зберігається всередині шопмола, випадання з якого перешкоджає той же замок, що і для фіксації в робочому положенні. На фото нижче добре видно отвір, в яке входить гвинт замку при установці извлекателя.

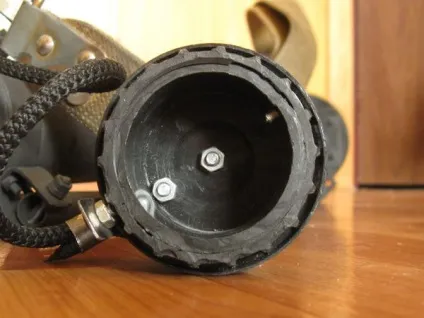

Пробка стовбура (вона йде в комплекті зі стійкою, при її придбанні. Пробку потрібно лише трохи доопрацювати) так само має замок, пружина якого закріплена двома гвинтами.

Язичок замка пробки (підточеним гвинтик) вставляється в спеціальний отвір в стовбурі.

Тепер, розглянемо сошки. Застосува в 170 мм від дульного зрізу ствола устанлен хомут, зроблений з дверної ручки. Сошки шарнірно закріплені на ньому за допомогою п-образних скоб.

Скоби змонтовані на хомуті гвинтами з потаємною головкою.

Хомут так само виконує роль кронштейна для карабіна автоматного ременя.

Нижні частини сошок закриті ковпачками, зроблених із заводських пострілів для "Сигналу мисливця". Ковпачки зафіксовані гвинтами, один з яких добре видно на фото нижче.

Сошки так само мають спеціальні пластини з отворами для установки кілочків. Отвори зроблені значно більшого діаметру, ніж діаметр кілочків для можливості установки останніх під кутом, відмінним від прямого. Пластини тримаються не тільки гвинтами М6, які виконують роль шипів, вони так само захищені від провертання за допомогою штифтів. На фото, на жаль, не видно.

У транспортному положенні сошки своїми шипами фіксуються в отворах пластини встановленої на плиті.

Мимовільного розкриття міномета перешкоджає особливий замок, в основі якого лежить підпружинений циллиндр з газового балончика СО2

Заглушка стовбура, встановлена ​​на семи саморезах, виточена з 20 мм фанери, а так само закрита з обох боків сталевими дисками. Роль осі виконує болт М12, головку якого можна побачити на фото нижче.

У транспортному положенні міномет передбачається носити за спиною напереваги, плитою до верху.

Така ось конструкція. я тому не вказав тут жодного розміру, що все залежить від того, які деталі ви зможете знайти для повтороенія такого міномета. Зокрема - "пупом Землі" стане труба, від розмірів якої і будуть залежати розміри всіх інших деталей.
Про те, чим же стріляти з цієї іграшки і як власне краще це робити (наприклад, як без кутоміра прикидати відстань на яке полетить міна), я розповім в іншій статті. Ну, да ляжуть ваші міни по розташуванню противника!
