Простий радіомікрофон fm своїми руками

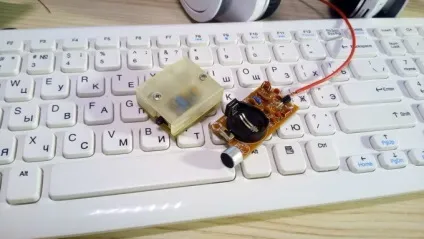

І я не один такий, хто отримав такі ж результати після складання:
плата проста, при пайку іноді відвалюються контакти від текстоліту. що великий мінус, а доставка була швидкою, передавач працює, але не далеко, я б додав туди ще підсилювач звуку, так як з мікрофона дуже тихий звук і чути його лише коли говориш прямо в мікрофон
- реальний відгук покупця зі сторінки товару продавця
Мал. 1 Принципова схема передавача
Сигнал з мікрофона, знімається через резистор R2 і конденсатор С2, чутливість мікрофона виставляється опір R1, але при цьому потрібно стежити щоб напруга на мікрофоні не було перевищено, його максимального значення.
Далі сигнал проходить через фільтр, що складається з R3 і С3, і подається на базу транзистора VT1, причому з двома пересічними частотами з виходу мікрофона і коливання фільтра. Далі з виходу транзистора, на колекторі сигнал знімається вже посилений і за допомогою фільтра побудованого на конденсаторі і котушці індуктивності (С4, L1), виділяємо нашу робочу частоту радіопередавача, конденсатор С5 служить навантаженням для високої частоти, тим самим створює ємнісний опір.
У схемі використані резистори малої потужність МЛТ-0.125 Вт, при необхідності, якщо треба розвинути велику потужність передавача, опір R4 бажано використовувати марки МЛТ-0.5Вт. Конденсатори використані серії К10-17, хоча підійдуть будь-які керамічні.
Напруга споживання передавача від 1.5 В до 3.5 В. Для роботи передавача понад напруги 3.5 В необхідна заміна резисторів R1, R3, R4.
Заміна деталей при харчуванні від 3-х Вольт деякі компоненти не змінювалися, тому я залишив їх без зміни, що б не вводити Вас в оману:
- R1 - 10 кОм
- R2 - 18 кОм
- R3 - 36 кОм
- R4 - 75 Ом
- С1 - 0,47 мкФ
- С2 - 0.1 мкФ
- С3 - 1000 пФ
- С4 - 33 пФ
- С5 - 10 пФ
- С6 - 47 пФ
- L1 - 5 витків (на пастіке d = 3 мм)
- Антена 20-40 см
Низькочастотна частина передавача, зібрана на електретні мікрофоні, має деякий розкид параметрів при зміні напруги на ньому, особливо сильно це відбивається на його чутливості. Електретні мікрофон мають хороші електро-акустичні та технічні характеристики:
- широкий частотний діапазон;
- малу нерівномірність частотної характеристики;
- низькі нелінійні і перехідні спотворення;
- високу чутливість;
- низький рівень власних шумів.
Електретні мікрофони за принципом роботи є тими ж конденсаторними, але постійна напруга в них забезпечується зарядом Електрети, тонким шаром нанесеного на мембрану і зберігає цей заряд тривалий час (понад 30 років).

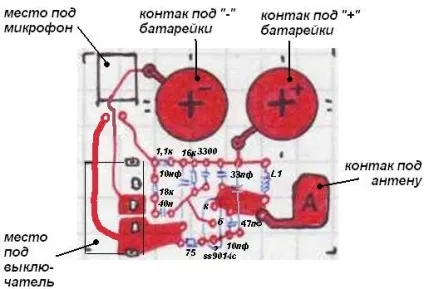

Котушка L1 радіомікрофона намотана на оправі 3 мм, за основу якої підійде звичайний пастік кулькової ручки, проводом ПЕВ 0.8 з 4-5 виток (в моєму випадку 5) намотаних виток до витка, ця котушка від мене, а стандартна намальована на платі, доріжками в вигляді спіралі:
Котушка намальована з боку доріжок, червона лінія - це перемичка зі зворотного боку. На цій котушки радіомікрофон показує відмінні результати стабільності частоти і дуже маленьке вплив паразитних ємностей, а в першу чергу від тіла людини.
Струм споживання від 1.5 Вольт становить всього 2 мА і дальність при цьому досягає 27 метрів, при довжині антени всього 15 см.
Продовжую свій опис, але тепер на меті не простий радіомікрофон а справжнісінький Жучок.
Завданням було добитися стійкого зв'язку на відстані 50 метрів, при мінімальних розмірах пристрою і тривалістю роботи не менше 1 години. При цьому чутливість мікрофона повинна бути достатньою для прослуховування розмов в невеликих приміщеннях (офісах, кабінетах). У моєму випадку невеликого зібрання людей в приймальні директора.
Напруга харчування радіомікрофона склало 3 вольта, від двох послідовно включених батарейки AG13 тривалість роботи близько 2.5 годин струм споживання 7мА.
Що стосується чутливості мікрофона, підбирав опір 1.1КОм, за місце нього поставив змінний опір 15кОм, і в робочому стані домагався потрібного рівня сигналу. Тільки перед включення потрібно стежити, щоб це опір не було занадто малим, тому що є можливість спалити схему всередині мікрофона, для підстраховки я зазвичай, припаюю послідовно цей опір, що в підсумку виходить 1.1КОм-постійний, 15 КОм -змінного, тоді в цьому випадку якщо змінний стоїть на опорі = 0, загальне становить 1.1к.
Про опечатку я знаю (фото було зроблено ще в моїй молодості, викладаю як є)!
Зверху на корпус одягається ще одна платівка, яка прикручується на маленькі гвинтики і притискає маленьку металеву пластинку, яка щільно фіксує батарейки до доріжок і з'єднує їх разом.
