Простий блок живлення з atx

ПРОСТИЙ блоку ХАРЧУВАННЯ З ATX

С чего начинается Родина. Тобто я хотів сказати з чого починається будь-яке радіоелектронний пристрій, будь то сигналізація або ламповий підсилювач - звичайно з джерела живлення. І чим значніше струм споживання девайса, тим потужніше потрібно трансформатор в його БП. Але якщо прилади виготовляємо часто, то ніяких запасів трансформаторів нам не вистачить. А якщо ходити купувати на радіобазарі то врахуйте, що останнім часом вартість такого трансформатора перевищила всі розумні межі - за середній стоваттнік вимагають близько 10уе!

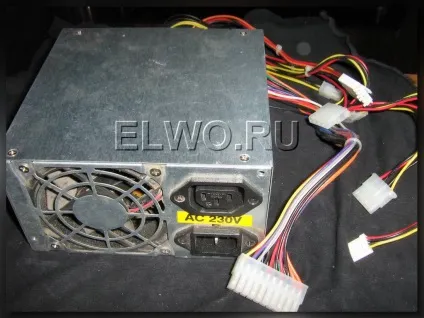

Але вихід все-таки є. Це звичайний, стандартний блок живлення ATX від будь-якого, навіть самого простого і стародавнього комп'ютера. Незважаючи на дешевизну таких БП (беушний можна знайти по фірмах і за 5уе), вони забезпечують дуже пристойний струм і універсальні напруги. По лінії + 12В - 10А, по лінії 12В - 1А, по лінії +5 В - 12А і по лінії 3,3 - 15А. Звичайно зазначені значення не точні, тому вони можуть не залежно від конкретної моделі БП ATX.

А тут як раз на щастя, згорів старий системник на роботі. Але блок живлення ATX ще робочий. Ось і пріткнём його для магнітоли. Хоча за паспортом автомагнітоли та їхні підсилювачі живляться напругою 12В, але ми то знаємо, що набагато могутніше вона буде звучати якщо подати на неї 15-17В. Принаймні за всю мою історію ще жоден ресивер не згорів від зайвих 5-ти вольт.

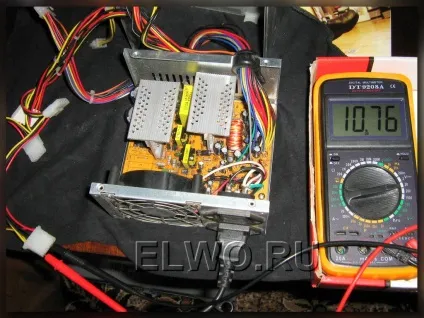

Так як в наявному БП ATX напругу 12-ти вольтової шини було всього трохи більше 10В (може тому й не працював системник? Пізно.), Будемо піднімати його зміною керуючої напруги на 2-му виведенні TL494. Принципову схему комп'ютерного блоку живлення дивіться тут.

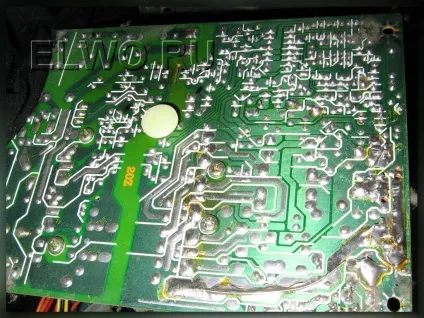

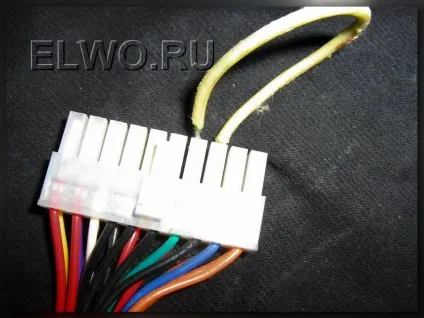

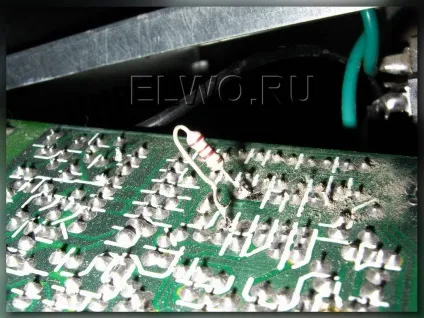

Простіше кажучи поміняємо резистор або взагалі впаяли його на доріжки іншого номіналу. Ставлю два кілоомах і ось 10,5 перетворюються в 17. Треба менше? - Збільшуємо опір. Стартує комп'ютерний блок живлення замиканням зеленого проводу на будь-який чорний.

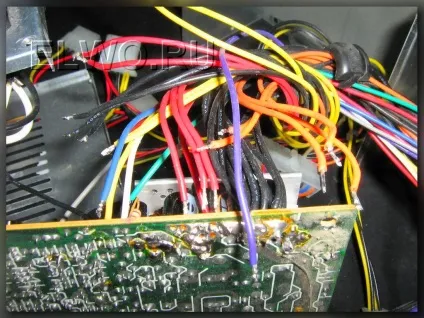

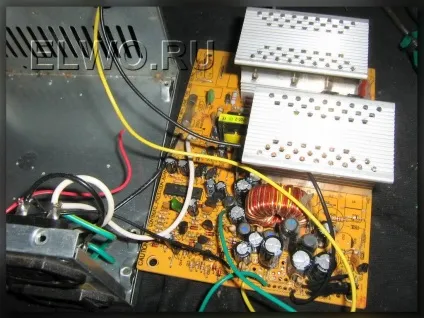

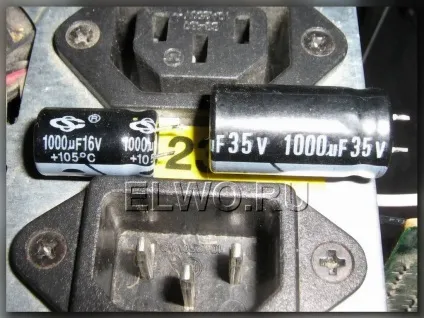

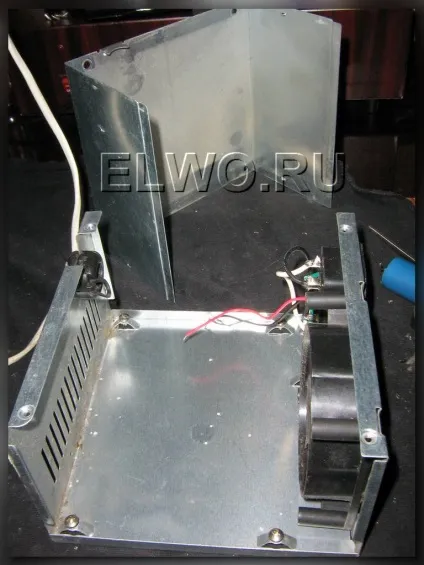

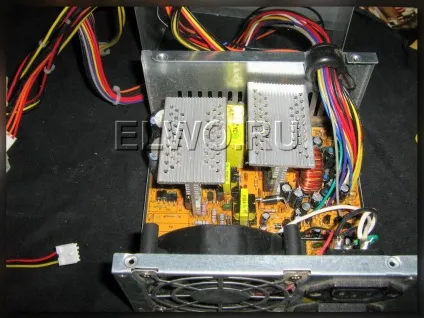

Так як місця в корпусі майбутнього музичного центру не багато - витягуємо плату імпульсного блоку живлення ATX з рідного корпусу (коробочка стане в нагоді для мого майбутнього проекту), і тим самим зменшуємо габарити БП в два рази. І не забуваємо перепаять конденсатор фільтра в БП на більш високу напругу, а то хіба мало що.

А кулер? - запитає уважний і кмітливий радіоаматор. Він нам не потрібен. Експерименти показали, що при струмі 5А 17В протягом години роботи магнітоли на максимальній гучності (за сусідів не турбуйтеся - два резистора 4 Ома 25 ват), радіатор діодів був трохи теплий, а транзисторів - майже холодний. Так що навантаження до 100 ват такий БП ATX буде тримати без проблем.
