Прості стробоскопи своїми руками - автосхеми, схеми для авто, своїми руками

Ось знайшов рішення, як зробити найпростіші стробоскопи своїми руками, можливо хтось скаже навіщо це потрібно ... але не всі такі, може навпаки хтось шукає саме таку схему, але так чи інакше я все ж вирішив викласти таку схему, тим більше , що простіше варіанту ви навряд чи знайдете. Отже, що нам знадобиться:

два реле поворотів 494.3787
два змінних резистора на 20кОм.
одне пятіконтактний просте автомобільне реле.

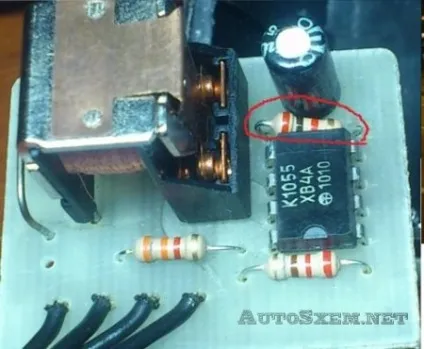

Тепер беремо реле поворотів розбираємо його і знаходимо резистор (він позначений на фото) Випаюємо його і замість нього упаюємо змінний резистор 20 Ком.

З другим реле проробляємо теж саме. Резистори звичайно краще вивести потім у зручний для вас місце так як ними ви будете регулювати швидкість спалахів лампочок або світлодіодів (противотуманок або ДГЗ) і швидкість перемикання між собою (правим і лівим ліхтарем). Кращий варіант звичайно підключити дану схему до ДГЗ.

Ось упращенія варіант схеми ..

R1, R2 -змінного резистори
РП1, РП2 - реле поворотів 494.3787
РС5 - просте 5-контактна реле (типу від стартера)

Але краще звичайно зробити ось таку схему (що нижче), трохи складніша, але на ній ви можете будете користуватися денними вогнями, а коли вам необхідно переключитися на стробоскопи, ви просто включаєте вимикач і все.

R1, R2 -змінного резистори
РП1, РП2 - реле поворотів 494.3787
РС5 - просте 5-контактна реле (типу від стартера)
