Проста інструкція по установці воріт своїми руками

Відкатні ворота сьогодні одні з найбільш затребуваних, незважаючи на меншу їх кількість в порівнянні з орними. Така різниця пояснюється простотою конструкції і установки.

Для орних воріт досить пари петель, а для відкатних потрібні додаткові комплектуючі.

При цьому до недавнього часу вони коштували як старий автомобіль. Тому здебільшого людей вони були просто недоступні.

Але все змінюється, і у воріт стає все більше шанувальників.

У даній статті представлена ​​докладна інструкція по швидкому і легкому монтажу воріт в домашніх умовах своїми руками.

Визначення можливості установки воріт

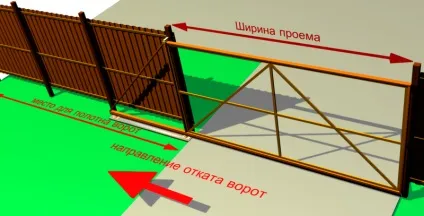

Перед початком будь-яких робіт, варто визначити можливість установки відкатної системи на конкретній ділянці. Для цього потрібно розрахувати загальну довжину воріт і місце, необхідне для відкату.

Повна довжина стулки дорівнює сумі отвору воріт і противаги (1/2 отвору). Для відкату потрібно залишати місце рівне підрахованої величиною.

Якщо місця недостатньо, то можливо встановлювати стулку зовні. Це трохи складніше, але все одно зручніше, ніж звичайні розсувні ворота.

Інструменти і матеріали для установки воріт

Якщо місця достатньо, то варто визначитися які інструменти та матеріали необхідні для установки і що є в наявності. Можливо, дещо доведеться докупити.

• лопата (для підготовки ями під швелер);
• сокиру (знадобиться, якщо попадуться коріння дерев);
• болгарка (порізка металевих труб і їх зачистка від іржі);
• зварювальний апарат;
• шуруповерт (якщо для кріплення будуть використовуватися саморізи);
• молоток;
• рівень;
• рулетка.

• комплектуючі для самих воріт (автоматика, труби для каркаса, матеріал для зашивання, фурнітура);
• бетон для «заставної» під ворота (цемент, пісок, щебінь);
• швелер та додаткова арматура;
• полотно для зашивання воріт (труби, фарба, грунтовка, розчинник, кола, електроди, заклепки).

Опорні стовпи і фундамент під швелер

Інструкція по установці воріт своїми руками включає кілька етапів. Почати варто з установки опорних стовпів. Для цього викопуємо яму і ставимо в неї стовпи. Готуємо бетон. Для цього змішуємо цемент зі щебенем і піском в пропорції 1: 3: 3. Заливаємо яму бетоном за рівнем. До повного висихання повинна пройти тиждень. Тому про опорних стовпах потрібно подумати заздалегідь.

Яма під опорні стовпи повинна бути глибше 1 метра. В іншому випадку можливе промерзання грунту, і відходження стовпа від вертикалі. Ворота не зможуть правильно рухатися по своїй траєкторії.

Далі займаємося фундаментом під «заставу». Для цього потрібно взяти швелер з шириною 16-20 см і довжиною ½ отвору воріт.

До нього приварюють метрові «ніжки» з арматури (8-10 шт.). Їх діаметр повинен становити 10-14 мм. Копаємо яму глибиною 1 м і довжиною трохи більше довжини швелера.

Заливаємо його тим же бетоном. Чи не менше тижня фундамент повинен сохнути. У цей час можна зайнятися виготовленням самих воріт.

Схема виготовлення каркаса майбутніх воріт

Для каркаса майбутніх воріт необхідно взяти профільну трубу і слідувати подальшу схему:

• Болгаркою зі щіткою по металу очистити її від окалини і знежирити бензином (розчинником), потім нанести антикорозійне покриття.

Працюючи з болгаркою, обов'язково використовувати захисні окуляри. Це убезпечить від потрапляння окалини або стружки в очі.

• Потрібно зварити раму для воріт. Для цього потрібно взяти профільовану трубу (60х40 або 50х50) і сформувати каркас. Після цього вварити внутрішній каркас для додання міцності основної конструкції. Тут можна використовувати труби різного діаметру. Труби зварює через кожні 20-30 см. А до нижньої частини рами потрібно приварити напрямну. І її, і труби приварювати потрібно шахматкою. В іншому випадку полотно воріт може викрутити під впливом сонця.

• Зачищаємо болгаркою шви, отримані в процесі приварювання. Знову їх грунтуем.
• Офарблюємо ворота. Краще наносити як мінімум 2 шари, даючи їм висихати.
• Якщо фарба висохла, починаємо зашивати ворота. Заклепками або саморізами матеріал потрібно прикріпити до каркасу.

Установка воріт

Коли фундамент висох і устоявся можна приступати до наступного етапу інструкції зі швидкого встановлення воріт, виконаних своїми руками. Це безпосередній монтаж воріт.

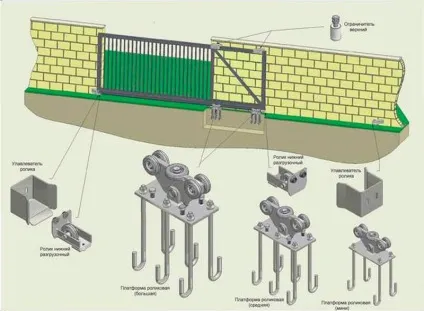

Спочатку на фундамент встановлюємо ролики. Їх потрібно максимально розсунути і одягнути направляючу і саме полотно воріт. Далі конструкцію потрібно підігнати за рівнем і прихопити зварюванням швелер та роликові візки. Після цього потрібно приварити верхні підтримують ролики і встановити кінцевий ролик. Далі монтуємо верхні і нижні вловлювачі.

Якщо опорні стовпи металеві, то уловлювачі краще приварити безпосередньо до них. У разі стовпів з бетону, цегли або каменю, кріпити їх потрібно до профільної трубі.

В нашій інструкції ми приварювали роликові візки до швелеру. Іноді люди намагаються зміцнювати їх шпильками і гайками. Але це набагато збільшує трудовитрати. Потрібно робити отвори в швелері, нарізати різьблення, дуже точно його встановлювати і т.п. Якщо хоч трохи відхилитися, то кріплення шпильками може зайняти кілька днів. Тому оптимальним буде приварювання роликів. Головне постаратися вибирати місце для кріплення з максимальною до нього доступністю. Це дозволить виконати ремонтні або налагоджувальні роботи при необхідності.

Ще одним варіантом може стати використання готових майданчиків, які вже мають встановлені шпильки під ролики. Їх потрібно приварити до фундаменту воріт. А вже самі ролики кріпити шпильками або гайками. Але це дорожче варіанту з приварюванням.

І на завершення хочеться додати, що наведена інструкція по монтажу відкатних воріт своїми руками дозволить зробити установку значно дешевше, ніж спеціалізоване виконання на замовлення. Незважаючи на необхідність достатньої кількості комплектуючих для відкатних воріт, їх вартість наразі можуть собі дозволити звичайній людині. Головне зробити правильні заміри і дотримуватися технології по установці.
