Проста дах для будинку, гаража або лазні - односхилі і подвійні конструкції
У цій статті ми розглянемо найпоширеніші варіанти покрівельних конструкцій, розповімо про важливі особливості їх вибору і монтажу.
Дотримуючись наших рекомендацій, ви зможете швидко і з мінімальними витратами звести надійний дах.
Види простих дахів і їх основні елементи
Будь-який дах складається з несучого каркаса і захисного покрівельного покриття.
Каркас включає наступні елементи:
- Крокви - похилі балки (служать несучою основою даху).
- Коньковий брус (з'єднує верхні стикувальні вузли крокв).
- Решетування - настил з дощок або плити OSB, що укладається на крокви і який є підставою для покрівельного матеріалу.
- Контробрешетка - застосовується при влаштуванні теплої покрівлі (створює повітряний зазор для вентиляції утеплювача).
- Мауерлат - дерев'яний брус (монтується на поздовжні стіни). До нього кріпляться нижні частини крокв (кроквяних ніг).
- Вертикальні стійки, горизонтальні затяжки і підкоси (використовуються для посилення кроквяної конструкції).
- Кобили - дошки, прибиті до нижніх кінців кроквяних ніг для створення покрівельного звису.
Двосхилий дах для дачі та лазні (ширина прольоту не більше 6 метрів)
Конструкція простої даху для будинку визначається декількома факторами:
- шириною прольоту;
- призначенням горищного простору (житлове чи нежитлове, прохідне або непрохідне);
- видом міжповерхового перекриття (дерев'яні балки, залізобетонні панелі).
Якщо ширина будівлі невелика (до 4,5 метрів), а на горищі не планується облаштування житлового приміщення, то можна зупинитися на варіанті односхилого даху. Вона економічна і проста в монтажі.
Крокви такого даху, можна сперти безпосередньо на стіни. Для цього одну з них потрібно зробити вище іншої. Так ми створимо ухил, необхідний для стоку дощової води.
Якщо ви вирішите поставити односхилий дах на стінах одного рівня, то для створення ухилу в її конструкцію потрібно включити дерев'яні стійки. Після завершення монтажу їх обшивають сайдингом, OSB плитою або блокхаусом.
Варіанти односхилих дахів для гаража, сараю, альтанки і лазні
Для асбоцементного шиферу кут нахилу покрівлі повинен бути не менше 22 градусів. Для металочерепиці, ондулина, бітумної черепиці ухил даху роблять не менше 15 градусів. Роблячи розрахунок простий односхилим покрівлі, пам'ятайте про те, що снігове навантаження - серйозний фактор. Для її зменшення ухил ската рекомендується робити більш крутим. В іншому випадку вам доведеться збільшити перетин крокв і обрешітки, що призведе до подорожчання конструкції.

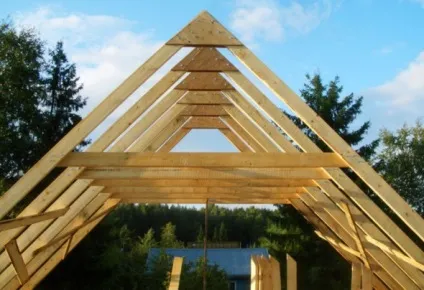

Якщо ширина прольоту становить від 4,5 до 6 метрів, то крокви потрібно посилити розкосами (похилими стійками з бруса). Вони зменшать прогин кроквяних ніг під дією снігового навантаження. Нижні кінці розкосів закладають в кладку, а при використанні вертикальних опорних стійок кріплять до них за допомогою скоб, цвяхів або зубчастих металевих пластин.

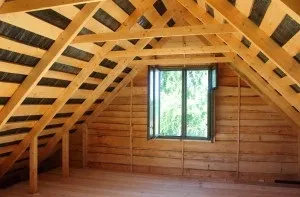

Односхилі покрівлі найчастіше застосовують для невеликих споруд, таких як гаражі, сараї, лазні або альтанки. Двосхилий конструкція з великим кутом підйому - оптимальний варіант для облаштування горищного приміщення.
Основні стикувальні вузли
Головна умова міцності будь-якого даху - грамотна стикування всіх її частин. Тому, складаючи ескізне креслення, потрібно приділити увагу вузлів (з'єднання мауерлата зі стіною, крокв з коником і балками перекриття).
Пристрій простий даху починають з укладання горизонтального дерев'яного бруса - мауерлата, на який будуть спиратися крокви. Його кріплять до кладки через сталеві анкери з різьбленням (в цегляних стінах) або до шпильок, забетонованих в армопояс (газосилікатних кладка, керамзитобетон, піноблок).
Балки перекриття фіксують до стіни за допомогою анкерних шпильок, а мауерлат кріплять до них цвяхами або довгими саморізами.

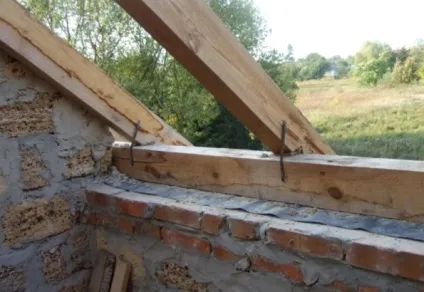

Способи кріплення мауерлата до стіни: а - анкером; б - цвяхом; в - шпилькою, забетонованої в армопояс
Варіанти фіксації крокв до мауерлату: а - металевими куточками, наполегливою бруском (бобишкою) або зарубкою; б - цвяхами; в - сталевий скобою
Кріплення крокв до мауерлату скобою і зарубкою
Відзначимо також, що дах невеликого будинку, сараю або гаража можна ставити без мауерлата, фіксуючи нижні кінці крокв безпосередньо до балок перекриття.
Наступний важливий вузол - кріплення верхніх кінців крокв між собою і з'єднання їх з гребеневим бруском.

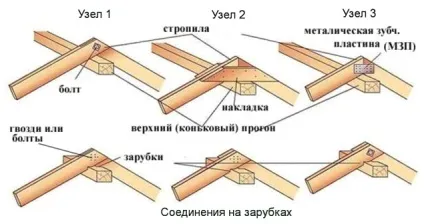

Є кілька способів створення даного вузла. Кроквяні бруси можна з'єднати болтом і затягнути гайкою (вузол 1). Можна використовувати накладку з шматка плити OSB (вузол №2) або зафіксувати їх за допомогою металевої зубчастої пластини (вузол №3). Для більш щільного контакту крокв з гребеневим бруском на них роблять зарубки.
Слід зазначити, що коньковий брус, що збільшує жорсткість конструкції, найчастіше застосовується на великих дахах. Він також ставиться в будівлях з фронтонами з цегли, блоків або колод, які служать для нього опорними стінками. Будуючи невелику баню, гараж або дачний будинок, можна обійтися без цього елемента. Невеликий даху достатню жорсткість забезпечить лати або настил з плити OSB.
Варіант простий двосхилим даху без конькового бруса
Таблиця №1 Розрахункові перетину крокв в залежності від обраного кроку
Розміри поперечних перерізів інших елементів простий даху можна взяти з таблиці №2
Особливості зведення простий даху

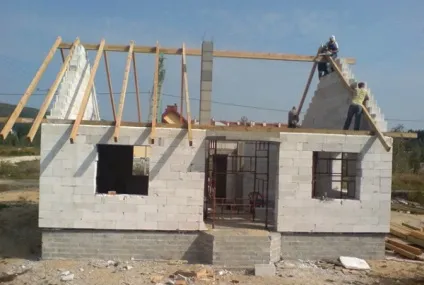

До монтажу даху приступають після завершення будівництва стін, установки балок або плит перекриття. Виставивши за рівнем крайні крокви, їх кріплять до балок або мауерлату і фіксують тимчасовими зв'язками. Після цього між ними натягують маяковий шнур. По ньому виставляють рядові крокви і по черзі кріплять за допомогою обрешітки.
При наявності капітального фронтону монтаж спрощується, оскільки коньковий брус, покладений на нього, служить опорою і маяком для установки крокв.
Монтаж покрівельного каркаса на висоті - заняття трудомістке. Зводячи невелику дах зручніше вести збірку стропильних ферм на землі. У цьому випадку на стінах вам залишиться лише з'єднати їх за допомогою обрешітки в єдину конструкцію. Зібравши одну ферму, її можна використовувати як шаблон для розмітки і нарізки крокв, затягувань і балок.
Готуючись до будівництва даху, обов'язково зробіть детальну схему з зазначенням розмірів всіх елементів і детальним опрацюванням вузлів. Вона стане в нагоді вам для розрахунку купуються пиломатеріалів і допоможе виконати монтаж якісно і швидко.
Докладний креслення - важлива умова економічності і якості робіт
Якщо горищне приміщення буде житловим, то в конструкцію даху потрібно включити не тільки утеплювач, пароізоляцію, а й контробрешетку - дерев'яний брусок перетином 30х50 мм. Його прибивають до крокв поверх пароізоляційної плівки для створення вентиляційного зазору, а зверху кріплять основну обрешітку. Без цієї «дрібниці» утеплювач в холодну пору року намокне від дифузійної вологи, а дерев'яні деталі конструкції почнуть гнити.

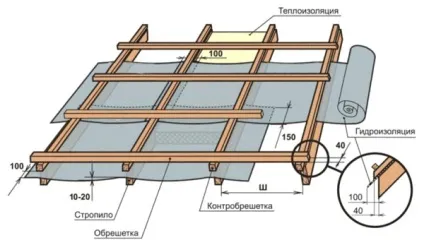

Конструктивна схема утепленій даху
Якщо при влаштуванні утепленої даху використовується суцільний настил з плити OSB, то контробрешетку ставлять під нього.
Для захисту стін від дощової води будь-якому даху необхідні звіси. Для односкатной конструкції їх роблять не тільки в нижній, а й верхній частині. Якщо довжини стропильних ніг не вистачає для утворення карнизних звисів, то їх нарощують, прибиваючи дошки «кобилки».
Мінімальна величина покрівельних звисів повинна бути не менше 20 см. Для захисту фронтонів від вологи довжину даху з кожного боку збільшують на 20-30 см, створюючи фронтальні звиси. Торці і нижні площині звисів обшивають вітровою дошкою.
