Промислова трубопровідна арматура що відноситься до неї, типи приєднання, види, технічні

Промислова трубопровідна арматура використовується для управління рухом та контролю стану водного потоку. Головна відмінність промислового варіанту від побутового полягає в тому, що він може нормально функціонувати навіть в екстрених ситуаціях, при сильному тиску.

Де застосовується промислова арматура

Трубопровідна арматура зустрічається в різних типах водопроводів, серед яких:

Системи загальнопромислового типу. до числа яких відносяться стандартні трубопроводи, які використовуються в звичайних умовах. Вони сконструйовані з стандартної арматури, з середніми характеристиками.
Системи нафтової промисловості. Варто зазначити, що даний тип арматури відрізняється великими розмірами, і прекрасно адаптований для перегонки в'язких речовин.
Спеціальні системи трубопроводів. які, в основному, транспортують токсичні або хімічні речовини. Не дивно, що найчастіше вони зустрічаються в галузях хімії та медицини. Арматура, яка використовується в спеціальних мережах трубопроводів, здатна витримати надмірні навантаження, і відповідає всім нормам безпеки.
Системи трубопроводів несерійного виробництва. серед яких особливе місце займають військові комплекси і атомна енергетика. Однак, технологію виробництва, і характеристики арматури дізнатися практично неможливо, у зв'язку з тим, що вся інформація строго засекречена. Варто зазначити, що право на випуск арматури для трубопроводів несерійного виробництва отримують лише підприємства, які виграли державний тендер. Але, чесно кажучи, мало підприємств можуть взяти на себе таку відповідальність.
Системи трубопроводів галузей суднобудування і автомобілебудування. Але, варто пам'ятати, що в їх конструкції використовується особливий вид арматури, розміри і характеристики якої безпосередньо залежать від особливостей конструкції транспортного засобу.
Промислові сантехнічні системи. в яких використовується стандартний тип арматури, яка відрізняється від побутової лише посиленою міцністю і поліпшеними характеристиками.

Варто зазначити, що основними параметрами, на які звертають увагу при виборі арматури, є: тип приєднання до трубопроводу, а також технічні характеристики трубопроводу (температура, тиск). Залежно від вищевказаних параметрів, визначається також тип конструкційний матеріал (сталь, чавун, цветметалл), схема управління ( «механіка» або «автомат») і конструкція робочого вузла (вентиль або затвор).

Класифікація промислової трубопровідної арматури

Багатьох цікавить питання: «Що стосується арматур трубопровідної?». Отже, існує кілька її різновидів:

Особливості конструкції промислової арматури

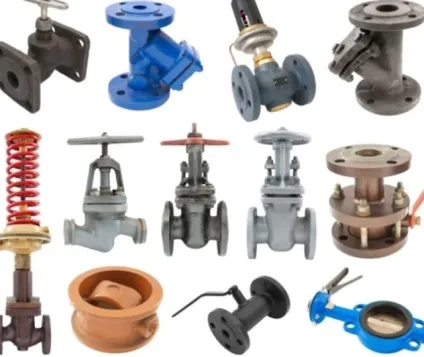

Якщо розглядати класифікацію промислової трубопровідної арматури, то можна зробити висновок, що її асортимент включає в себе вузли наступних видів:

Засувка - один з типів водопровідної арматури, що складається з корпусу і запірного елемента, який переміщується в площині, перпендикулярній центральної осі. Варто відзначити, що засувку також можна використовувати в системах з мінімальним гідравлічним опором, і діаметром труби до 2 метрів. Важливо пам'ятати, що засувка здатна витримувати тиск до 25 МПа. Серед основних недоліків даного виду вузлів варто виділити погану ремонтопридатність, великі розміри і високу матеріаломісткість. Варто відзначити, що засувку відносять до запірних вузлів, а для її виготовлення використовують конструкційну сталь, латунь або чавун.

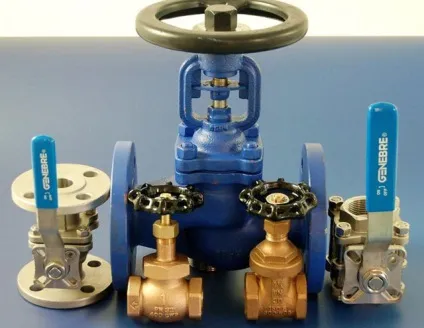

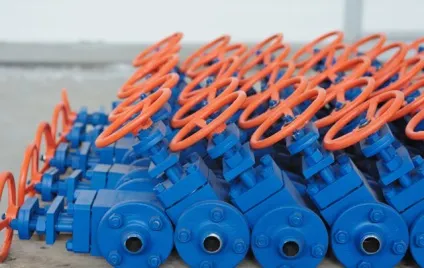

Вентиль - використовується в першу чергу як запірний та регулюючий пристрій. В основі його конструкції лежить сталевий або чавунний корпус, а також запірний елемент, який переміщується у напрямку потоку. Існує два різновиди вентилів: пристрій зі штоком зворотно-поступального руху і пристрій зі штоком вращательно-поступального руху. Перший варіант передбачає рух маховика вентиля разом із замикаючим елементом. У другому - маховик надає руху шпиндель замикаючого елементу.
Серед основних особливостей вентиля варто відзначити великі розміри і легкість в експлуатації. Вентиль встановлюється на трубопроводи, діаметр яких менше 3-ох см.
Затвор - головний представник запірно-регулюючих пристроїв. В основі його конструкції лежить сталевий корпус і запірний елемент, який перекриває рух потоку в перпендикулярній площині. Варто зазначити, що затвор може вдало функціонувати в будь-яких трубопроводах, і це з урахуванням того, що його маса і габарити не дуже великі. Однак є один істотний недолік - затвор не надто герметичний, тому, найчастіше його встановлюють тільки в трубопроводи із середнім рівнем тиску.
Кран - його конструкція дуже схожа з попереднім варіантом. Однак, є одна відмінність - запірний вузол крана має форму тіла обертання, а не диска. Тому, крани, які можуть похвалитися кращою герметичністю, використовуються в трубопроводах з будь-яким допустимим тиском. Серед основних переваг крана - його здатність функціонувати в будь-якій площині. Тому не дивно, що даний елемент має порівняно невеликими габаритами.
Клапан - дана різновид запірної арматури має багато спільного з вентілём. В основі його конструкції також лежить корпус і запірний елемент, який функціонує за рахунок фізичних характеристик потоку. Тому, логічно припустити, що клапан зовсім не має зовнішніх елементів управління.

Найчастіше, шток клапана регулюється підпружиненим затвором. При цьому сила натягу пружини від рівня тиску в трубопроводі. Тобто, клапан перекриває систему при показниках тиску, які не відповідають нормі. Зворотний клапан, в свою чергу, перекриває систему при русі носія в невірному напрямку.

Огляд технологій монтажу трубопровідної арматури

До основних технологій монтажу промислової арматури потрібно віднести наступні операції:

збірка нерозбірних з'єднань;
збірка розбірних з'єднань.

Вибір технології прямо залежить від величини внутрішнього тиску трубопроводу. З точки зору даного показника, трубопроводи бувають декількох видів:

трубопроводи, тиск яких встановлюється в діапазоні від 0,1 до 1,5 МПа, відносяться до трубопроводів низького тиску;
трубопроводи, тиск яких встановлюється в діапазоні від 1,5 до 10 МПа, відносяться до трубопроводів середнього тиску;
трубопроводи, тиск яких встановлюється на позначці від 10 до 80 МПа, відносяться до трубопроводів високого тиску.

Не варто забувати і про трубопроводах з вакуумними системами - показник тиск не більше ніж 0,1 МПа, а також про трубопроводах з надвисоким тиском - більше ніж 80 МПа.

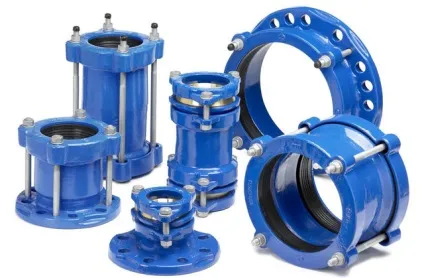

У трубопроводах з низьким і середнім тиском використовують стандартне різьбове з'єднання, при якому різьбовій розтруб арматури в місці стику поджимается контргайкой. Дана технологія допомагає встановити з'єднання, яке, в разі неполадки, при ремонті не вимагає великих трудовитрат.

Варто пам'ятати, що в трубопроводах з високим і надвисоким тиском різьбовій метод не використовується. Замість нього на виручку приходить метод фланцевого стику.

Якщо говорити більш детально про метод фланцевого стику, то він має на увазі під собою наварювання плоского фланця на торці арматури. В такому випадку, елементи трубопроводу стикуються, при цьому, між фланцевими торцями встановлюється ущільнювач, а також фіксуються на різьбову пару болт-гайка, яку вставляють в спеціальний отвір.

При нерозбірному з'єднанні зварюються стики труби з запірним елементом. Даний тип з'єднання може використовуватися у всіх типах трубопроводів. Однак, потрібно враховувати той факт, що метод неразборного з'єднання значно ускладнює ремонтопридатність. Тому, даний метод використовують тільки в окремих випадках.

Тож не дивно, що в більшості випадків, елементи запірної арматури монтують за допомогою методу розбірного з'єднання. В першу чергу це пов'язано з тим, що для більшості промислових систем, ремонтопридатність не менш важлива, ніж герметичність.
