Прокладка труб опалення в стіні

Увага, тут корисна інформація та відповіді на питання чи можна труби опалення ховати в бетонну стіну і які є пристосування для кріплення труб опалення до стіни.

Чи можна ховати комунікації в стіну

Як заховати опалення в бетонній стіні

Щоб заховати труби опалення в стіні можна піти двома шляхами:

вирізати штроби в бетонній стіні;
звести нову фальш-стіну.

Розглянемо, спосіб прокладки труб опалення в стіні багатоповерхового будинку. Природно, це можливо, якщо збирається новий контур, або вносяться конструктивні зміни в старому. Так як спочатку стіна і система опалення знаходяться в різних площинах. Щоб вони розташовувалися в одній площині в поверхні стіни потрібно вирізати канали та розмістити в них комунікації. На що при цьому потрібно звернути увагу:

перед тим як прибрати труби опалення в стіну перекривається стояк, щоб відрізати старе опалення. При цьому не потрібно робити поспішних рішень. Переконайтеся, що відключили потрібний стояк, так як, користуючись електричної болгаркою, можна отримати удар струмом. Це в тому випадку якщо з розрізу почне бити фонтаном вода;
товщина стін - якщо ви вирішили заховати комунікації в тонких стінах і глибина штроби буде більше половини товщини перегородки, краще відмовитися від цієї затії. Наприклад, в санвузлі. У панельному будинку санвузол є окремим бетонним блоком. Товщини його стінок недостатньо;
розміри штроб. Вони не повинні бути впритул і ні в якому разі не повинні обмежувати контур, впираючись в торці або стінки. Треба вирізати з урахуванням кріплення для труб опалення, її діаметра і ізоляції;
ізоляція комунікацій. Перед тим як замурувати труби опалення в стіні в панельному будинку потрібно ізолювати від бетону, так як на їх поверхні може утворюватися конденсат;
кріплення комунікацій в штробі. Перед тим як кріпити труби опалення до стіни визначте ключові місця. Це з'єднання і відрізки зміни вектора руху теплоносія.

Щоб простіше було руйнувати стіни, потрібно використовувати болгарку і перфоратор. Для початку потрібно розмітити, де буде заховано опалення, а потім прорізати болгаркою по лініях розмітки на потрібну глибину. Потім перфоратором вибити бетон між прорізами. Врахуйте, що пилу при роботі болгаркою дуже багато, шуму теж. Є сучасні професійні інструменти для прорізування штроб, які підключаються до будівельного пилососа. Пилу при роботі таким інструментом в приміщенні немає зовсім.

При Замуровування комунікацій в стіну потрібно їх надійно закріпити в каналах, вирізаних в бетоні (штробах). Кріплення труб опалення до стіни підбирається під певний діаметр.

За правилами всі місця стикування повинні бути у вільному доступі. Природно, до них відносяться і місця установки обладнання: лічильники, фільтри, насоси, крани та інше. Тобто в стіні залишаються тільки ті ділянки, протікання на яких зведена до мінімуму.

Як заховати комунікації за фальш-стінкою

Опалення, заховане за фальш-стінкою

Тут все досить просто. Потрібно звести конструкцію з металевих напрямних і зашити її будь-яким вподобаним матеріалом:

Існує такий міф, що це зменшує корисну площу квартири. На щастя, це так і залишається міфом. Якщо треба заховати труби, то це зазвичай місця під вікном або поруч з ним. Весь простір, яке знаходиться вище метра на цих ділянках, в реальному житті абсолютно не використовується. Максимум що можна втратити, так це 15 см під підвіконням. При цьому сам підвіконня, відповідно, стане на 15 см ширше. Погодьтеся, що додаток до ширини підвіконня значно краще, ніж той же простір, який під ним. Ще можна провести утеплення стін зсередини.

Є варіант, залишити все як було спочатку, тобто комунікації прикріплені до стіни і ховати нічого не треба. Але, якщо мова йде про якісний сучасному ремонті, такий варіант недопустимий.

Ізолювати чи ні

Якщо розглядати ізолюючий матеріал тільки як утеплювач для опалювальних труб в стіні, то його можна і не застосовувати. Давайте визначимося, для чого потрібно утеплювати замуровані комунікації. Очевидно, щоб тепло не йшло бозна куди. А у випадку зі стінами, воно може зникнути тільки через контактують з вулицею поверхні. Якщо комунікації заховані у внутрішній стіні, то проблема тепловтрат не варто зовсім. Все тепло, яке теплоносій віддасть бетону, а він, у свою чергу, віддасть тепло повітрю в приміщенні.

При цьому ізоляція комунікацій здійснюється не тільки для теплоізоляції. Важливо створити бар'єр для рідини - гідроізоляцію. Адже температура в опаленні досить висока і при взаємодії зі стіною може утворюватися конденсат. Де волога, там грибок, що абсолютно неприпустимо. Інша, дуже важлива функція ізоляції - це захист від механічних впливів. Наприклад, коли закладається штроба. Але найголовніше - це теплове і лінійне розширення труб при нагріванні. Тобто при нагріванні вони змінюють свою геометрію, стаючи більше в діаметрі і довше.

Варіанти ізолювання труб опалення в стіні, плюси і мінуси:

Підійде в принципі будь-яка, але краще, звичайно ж, професійна з низьким коефіцієнтом розширення. Така піна дорожче, при цьому вона закріпить комунікації в штробі і не змінить їх розташування. У той час як звичайна піна, при недостатньому закріпленні опалення, може порушити геометрію системи;

спінений поліуретан або пінополістирол.

Ізоляція зі спіненого полістиролу

Цей матеріал стійкий до високих температур, він не пропускає воду. Крім цього він створює необхідну буферну зону для теплового розширення. До таких матеріалів відноситься «Енергофлекс». Він випускається в рулонах або в заготовках у вигляді труб. В останньому випадку внутрішній діаметр збігається зі стандартними розмірами труб і вздовж вироби є проріз. Зовнішня частина може бути виконана з фольги, для більшої теплоізоляції. Одягати ізоляцію потрібно таким чином, щоб проріз дивився вгору і перед тим, як кріпляться труби опалення. Якщо волога він не витече і не вбереться в стіну;

Виріб із пластику або металу, яке тільки захищає від пошкоджень і дає простір для теплового і лінійного розширення, яке супроводжується перепадами тиску.

Перед тим як замурувати опалення в стіни, потрібно обов'язково його ізолювати. Справа не в теплоізоляції і навіть не в захисті від механічних пошкоджень. Основне завдання - це дати простір системі для теплового і лінійного розширення.

Коли ізолювання і зміцнення виконано, залишається тільки перевірити контур на герметичність і стійкість до навантажень. Для цього проводиться опресовування системи опалення. Це гідравлічні або манометричні випробування, які проводяться згідно з нормативними документами, СНіПам. Після цього можна подумати над тим, чим закрити трубу опалення в стіні. Підійде гіпс або цемент.

Чим кріпити до стіни

Для кріплення комунікацій до стіни використовуються різні пристосування. Вони бувають жорсткими і легкими (плаваючими). Нерухома опора для труб опалення утримує мертвою хваткою, при цьому немає можливості для зміщення контуру. У ковзають кріпленнях труба при лінійному розширенні може трохи зміщуватися. У контурі жорсткі і ковзаючі кріплення повинні чергуватися.

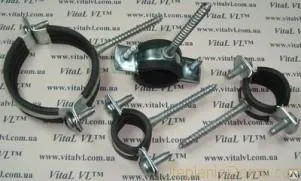

Це такі кріплення, які складаються з двох півкілець, з'єднаних болтами. Затягування виконується за допомогою викрутки. До одного півкільцю припаяний шуруп, який вкручується в дюбель, вставлений в підготовлений отвір в стіні. Хомути бувають з гумовою вставкою на внутрішній поверхні кільця і без неї;

Призначені для кріплення пластикових труб опалення до стіни. Вони мають просту конструкцію. Спочатку здійснюється монтаж кріплень, а потім починається збірка контуру. Комунікації в кріплення вставляються легко, фіксування супроводжується клацанням. Такий вид кріплень можна віднести до самого надійного, так як труба з нього може вискочити навіть при невеликому зусиллі. Вони не використовуються для виробів з перетином більше 50 мм;

пластиковий що стягується хомут.

На відміну від металевих хомутів, ці кріплення для труб опалення мають тільки одну точку кріплення. Таким чином, виходить не два півкільця, а одне розірване. Воно відливається таким чином, щоб в нижній частині був пластиковий дюбель. Він вставляється в просвердлений отвір, а шуруп, який в нього вкручується одночасно зміцнювати хомут в стіні і затягує кільце навколо труби;

Пластикові кліпси і гаки

Він призначений для кріплення комунікацій до рівної, прямої поверхні. Має вигляд пластикового шурупа з напівдугою на чолі. Він закручується або легенько забивається в підготовлений отвір;

Використовується для кріплення сталевих труб опалення до стіни і між собою. Буває трьох різних форм:

Він утримує комунікації нічим не гірше, ніж зварювальні шви, при цьому має перевагу в можливості швидкого демонтажу.

Плюси і мінуси

Якщо відверто, то укладання труб опалення в бетонну стіну - це нісенітниця. Питання навіщо? Яку мету переслідує ця складна, витратна і ризикована процедура?

З плюсів замуровування опалення в стіну не можна назвати об'єктивні. А ось мінуси очевидні:

зручний доступ до ключових вузлів системи;
широкі підвіконня;
економія коштів і часу.

Підводячи підсумки, виділимо головні моменти. По-перше, Муровано комунікації в бетонні стіни не треба, краще заховати їх за фальш-стіною. По-друге, потрібно ізолювати труби і по-третє, надійно кріпити їх за допомогою спеціальних хомутів і кліпс.
