Прохідний вимикач схема підключення на 2 точки наочно
Правильне управління освітлювальними приладами допоможе заощадити електроенергію і спростить їх експлуатацію. Якщо без помилок встановити прохідний вимикач, схема підключення на 2 точки виконуватиме свої функції бездоганно. У даній статті розглянуті питання вибору відповідних виробів і монтажні роботи. Вивчивши цю інформацію, можна самостійно реалізувати проект в зручний час і з розумними витратами.
Після навчання буде не складно створити зручну для себе схему управління освітленням
Які проблеми можна вирішити за допомогою перемикаючих пристроїв
Якщо вдома є сходовий проліт, то його освітленням зручно управляти з двох місць. Автоматичне вимкнення світла при виході з певної зони можна організувати за допомогою таймерів, або датчиків, що фіксують переміщення. Але подібні електронні пристрої коштують дорого. Вони складніше і менш довговічні. Їх можуть вивести з ладу вібрації, підвищений рівень вологості.
Приклад грамотної реалізації освітлення сходового прольоту
Схема прохідного вимикача з двох місць простіше і дешевше. Будь-якому дбайливому господареві сподобається такі особливості:
- Висока надійність і низька вартість типового вироби.
- Простота монтажу і відсутність складних налаштувань.
- Негайне відключення живлення при необхідності і оптимальне витрачання електроенергії.
- Можливість самостійного виконання ремонтних робіт і відсутність витрат на послуги досвідчених фахівців.
Подібні рішення знадобляться в великих будинках і маленьких квартирах. Пристрої управління світлом ставлять в коридорі, біля входу і ліжка в спальні, в різних місцях вітальні. Починати слід з точного визначення потреб користувачів і складання відповідного списку завдань.
Треба уточнити місця в приміщеннях, де необхідно мати керування освітленням
Як функціонує прохідний вимикач: схема підключення на 2 точки
Звичайним вимикачем розривають і з'єднують електричний ланцюг фазного проводу, який позначається латинською буквою «L», або «F» Таким дією на підключений прилад підключений до джерела живлення. Другий провідник (нейтральний, «N») необхідний для створення замкнутого контуру, по якому проходить струм. Третім проводом (спеціальна позначка «Земля») корпусу приладів приєднуються до заземлення. Це з'єднання запобігає ураженню електричним струмом при коротких замиканнях і забезпечує своєчасне спрацьовування автоматів захисту.
Принцип роботи приладів перехідного типу можна вивчити за такою зображенні.
Схема підключення двох вимикачів
У зазначеному положенні контакти замкнуті. По ланцюгу йде струм і лампа горить. Якщо людина перейде до іншого перемикача і натисне кнопку, ключ переміститься в положення «3». Ланцюг буде розірвана, лампа згасне. Тепер досить включити клавішу з будь-якого боку, щоб знову подати напругу.
Підготовка до реалізації проекту
Для прокладки знадобиться кабель. Його параметри підбирають з урахуванням максимальної потужності. При перетині мідної жили 1,5 мм і мережі живлення 220Vдопустімо підключення світильників зі споживанням до 4 кВт сумарно. Менші розміри не рекомендуються, щоб зберегти високу механічну міцність, забезпечити хороший запас по навантаженнях.
Щоб підключення прохідного вимикача за схемою з двох місць не викликало зайві труднощі, слід купувати дроти з різною кольоровим маркуванням:
- Заземлення - поєднання зеленого і жовтого. Підключається до спеціальної шині, яка встановлена в центральному розподільному щитку приватного будинку, квартири.
- Оболонку синього кольору використовують при виборі «нульового» дроту.
- До кольору фазового проводу особливі вимоги не висувають. Але краще, якщо він не буде змінюватися на різних ділянках проводки.

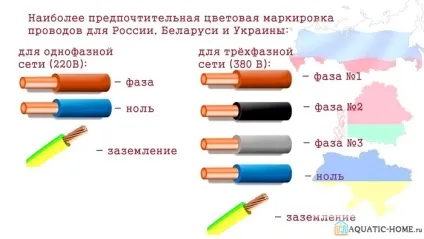

Кольорове маркування запобігає помилки в процесі монтажу
Підійдуть дроти, об'єднані в єдиному кабелі з подвійною ізоляцією. Як правило, використовують цілісні жили. У сучасних виробах цього типу зовнішні шари створюють з полімерів зі спеціальними добавками. Наступні позначення в абревіатурах підтверджують особливі властивості оболонок:
- НГ - не горючі;
- FR - підвищена стійкість до відкритого полум'я;
- LS - низьке виділення диму в процесі горіння.
У цій таблиці наведено характеристики прохідних вимикачів для схеми підключення на 2 точки:
