Сварка оптоволокна

В даний час найсучаснішим і надійним засобом передачі даних є оптичне волокно. Для надійності з'єднання і недопущення втрати потужності передачі даних, окремі фрагменти оптоволоконного кабелю необхідно зварювати, а не з'єднувати механічним способом.

Процес зварювання оптоволокна є з'єднанням ниток кабелю за допомогою високотемпературної обробки за допомогою спеціальних зварювальних пристроїв.

Види зварювальних апаратів для оптики

Існує три види зварювальних апаратів для оптоволокна: ручний, напівавтоматичний і автоматичний.

Зараз ручне обладнання практично не застосовується через те що процес ручного зварювання досить трудомістка процедура. При даному способі зведення ниток волокна проводиться в ручну, а процес їх з'єднання здійснюється під наглядом через мікроскоп.

Напівавтоматичний пристрій так само має в своєму пристрої мікроскоп, але відрізняється тим, що оператор тільки укладає в апарат кабель, а з'єднання ниток відбувається в автоматичному режимі.

В даний час найбільшою популярністю користуються автоматичні агрегати для зварювання оптичного волокна.

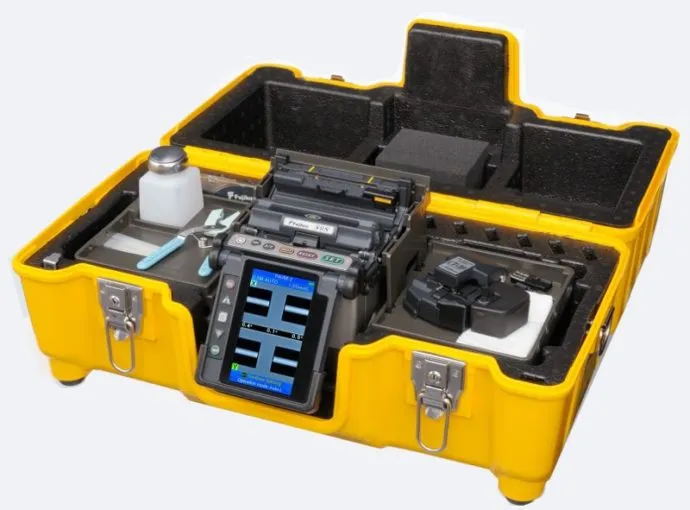

Прилад для автоматичного зварювання

Дані апарати виробляють весь процес зварювальних робіт практично повністю без участі людини. Оператор в основному тільки виробляє контроль процесу зварювання на моніторі приладу.

Практично єдине, що потрібно в цьому випадку від зварника треба очистити кінці і закласти їх в зварювальний апарат.

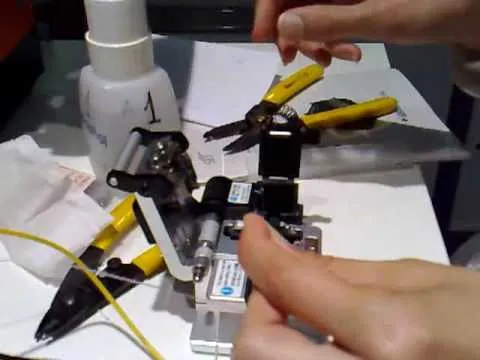

Підготовка оптоволоконного кабелю

При використанні сучасного зварювального обладнання процес з'єднання ниток кабелю практично не займає багато часу, але необхідно бути уважним і акуратним. В даний час процес зварювальних робіт постійно вдосконалюється, але оброблення кінців кабелю перед зварюванням залишається незмінною процедурою.

Оптоволоконний кабель являє собою модуль, що містить в собі від шести до восьми оптичних волокон. Підготовка оптики до зварювання полягає в очищенні решт від захисного покриття і обробці їх спиртовмісної рідиною. Основна умова якісного зварювання полягає в недопущенні на поверхні ниток в місцях з'єднання пилу і жирових плям. У висновку проводиться сколювання спеціальним пристосуванням решт волоконних ниток, і можна приступати до зварювальних робіт.
