Профнастил гост 24045-2018 і гост 24045-94

Як і для будь-якого іншого матеріалу, для профнастилу існують ГОСТ (Державні стандарти), які містять вичерпний список характеристик, яким повинен відповідати профлист. Зараз виготовлення продукції за цими стандартами не завжди обов'язково - багато виробників користуються власними технічними умовами (ТУ), однак для матеріалу, що використовується в несучих конструкціях і покрівлях, відповідність ГОСТ має вирішальне значення.

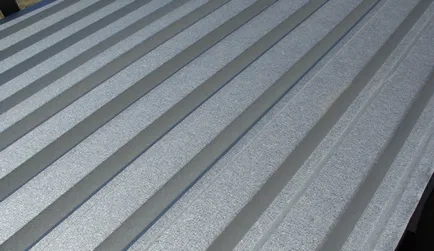

Профнастил гост 24045-2010 і гост 24045-94

Оцинкований профнастил по ГОСТ 24045

Існуючі ГОСТи для профнастилу

Основний нормативний документ на профнастил - ГОСТ 24045. Оскільки з розвитком технологій стандарти змінюються, у цього документа є три найбільш поширені версії:

Безкоштовно скачати ГОСТ 24045-94 на профлист Ви можете за цим посиланням: ГОСТ 24045-94.pdf. Незважаючи на те, що цей документ вже не є чинним, він лежить в основі більшості ТУ підприємств, що займаються виробництвом профнастилу. Саме тому даний стандарт все ще актуальний.

Для того щоб завантажити ГОСТ 24045, натисніть на що цікавить Вас посиланні правою кнопкою миші і виберіть в меню пункт «Зберегти як ...» або «Зберегти як ...". Після цього вкажіть, куди необхідно завантажити документ і змініть його назву, якщо цього необхідно, потім натисніть кнопку «Зберегти».

Класифікація профлиста по ГОСТ 24045

Правильна назва цього нормативного документа звучить так: «Профілі сталеві листові гнуті з трапецієподібними гофрами для будівництва». Його дія поширюється «сталеві холодногнуті листові профілі з трапецієподібної формою гофри (далі - профільовані листи), що виготовляються на профілів станах для застосування в будівництві та інших галузях промисловості».

У стандарті дана докладна класифікація профільованих листів. Так, профлист по ГОСТ 24045 класифікують за призначенням, матеріалом вихідної заготовки, і наявністю захисно-декоративного покриття.

для настилу покриттів;
для настилу перекриттів (в тому числі сталезалізобетонних);
для стінових огороджень.

Класифікація за призначенням в чинному стандарті дещо відрізняється від типів листа профільованого в ГОСТ 24045-94:

Н - для настилу покриттів;
НС - для настилу і стінових огороджень;
С - для стінових огороджень.

листи з оцинкованого прокату по ГОСТ 14918;
листи з прокату з алюмоцинковим покриттям (позначаються АЦ) по ТУ 14-11-247-88;
листи з алюмінійованого прокату і прокату з алюмокремнієвим покриттям (позначаються А і АК) по ТУ 14-11-236-88;
листи з прокату з електролітичним цинковим покриттям (позначення ЕОЦП) по ТУ 14-1-4695-89.

Форма профнастилу по ГОСТ 24045

Як уже згадувалося, міцність і несуча здатність профільованого листа визначається формою його профілю. Найменший відступ від стандарту може привести до руйнування відповідальних будівельних конструкцій з усіма витікаючими з цього наслідками. Тому стандарти жорстко регламентують форму профілю.

Найбільш важливі пункти, що роблять вплив на форму профілю - це 3.3 і 3.4:

3.3 Ширина полиць гофрів профілю, розташованих в одній площині, повинна бути однаковою, крім крайніх полиць, різниця по ширині яких повинна бути не менше 2 мм. Ширина всіх полиць, крім крайніх, може бути однаковою. Ширина полиць гофрів повинна бути не менше 30 і не більше 150 мм.

3.4 Кут α між полицями і стінками гофров повинен бути не менше 95 ° і не більше 110 ° для настилів або не більше 135 ° для стінового огородження.

Всі інші характеристики профнастилу можуть бути довільними і задаватися в рамках ТУ конкретного виробника:

3.7 Форма, розміри перетину профілю, маса 1 м його довжини, довідкові значення розрахункових геометричних характеристик профілю і маса 1 м² настилу або стінового огородження повинні встановлюватися в стандартах організацій або технічних умовах в залежності від призначення профілів згідно 3.1.1 і з урахуванням вимог даного стандарту .

Можлива схема розташування виштамповок на профлист

У більшості випадків при розробці ТУ виробники продовжують орієнтуватися на ГОСТ 24045-94, де чітко прописані розміри для найбільш поширених марок профлиста. Зокрема, це:

Крім геометричних розмірів, для цих марок профлиста в документі наведено і всі характеристики, необхідні для розрахунків на міцність будівельних конструкцій з використанням профнастилу.

Технічні вимоги до профнастилу в ГОСТ 24045

Стандартом регламентуються такі параметри, як граничні відхилення форми профілю по висоті, ширині і довжині, різниця ширини крайніх вузьких полиць, величину серповидно і хвилястості поверхні профільованих листів. Також відповідати ГОСТ повинні маркування профнастилу та його умовне позначення. Маркування профлиста відповідно до ГОСТ повинна включати:

Найменування або товарний знак виробника.
Умовне позначення профільованого листа.
Довжину і кількість аркушів в пакеті.
Масу пакета.
Номер пакета і номер партії.
Клеймо технічного контролю підприємства-виготовлювача.

В умовному позначенні профлиста відображаються:

Тип профільованого листа.
Висота трапеції профілю, ширина листа і товщина металу вихідної заготовки.
Матеріал вихідної заготовки.
Позначення лакофарбового покриття зовнішньої і внутрішньої сторони (при його наявності).
Позначення стандарту.

Так, умовне позначення несучого профілю типу Н з висотою трапеції 57 мм, робочою шириною листа 750 мм, товщиною 0,8 мм з лакофарбовим покриттям лицьової сторони емаллю МЛ-1202 і внутрішньої сторони емаллю МЛ1203, виготовленого зі сталі з алюмоцинковим покриттям буде виглядати наступним чином :

Н57-750-0,8 АЦ МЛ-1202 / МЛ-1203 ГОСТ 24045

Вплив ГОСТ на якість і вартість профнастилу

Сертифікат відповідності ГОСТ завжди трохи підвищує ціну профнастилу - необхідно хороше обладнання, якісні матеріали та навчений персонал. Крім того, як правило, підвищується відсоток браку.

При цьому повну відповідність вимогам державного стандарту обов'язково для профнастилу, який повинен витримувати значне навантаження. У цьому випадку будь-яка економія може призвести до дуже плачевних наслідків.

Зовсім інша справа, якщо мова йде про встановлення паркану з профільованого листа. У цьому випадку цілком можна купувати профнастил, виготовлений згідно ТУ, але не відповідає ГОСТ. Якщо, звичайно, це не сильно впливає на термін служби профлиста.

Зокрема, для огородження відмінно підійдуть листи з трохи порушеною серповидно або з більш дешевою марки стали. Це позначиться на їх несучої здатності, але не на зовнішньому вигляді. При цьому неприпустимо купувати профнастил з пошкодженим захисним покриттям або з некоректною геометрією листа - ці фактори можуть знизити термін служби паркану в кілька разів.
