Проектування опалення приватного будинку - огляд і відео інструкція, схеми опалювальних систем

Проект опалення котеджу - дуже важливий етап будівництва, підходити до якого потрібно з усією серйозністю. Якщо він буде правильно створений, господарі будинку зможуть уникнути багатьох проблем з монтажем та експлуатацією системи. Проектування системи опалення для приватного будинку допомагає визначити технічні параметри, ретельно підібрати і графічно розташувати всі елементи, спланувати фінансові витрати.

Існує кілька типів конструкцій, що розрізняються між собою принципом роботи. Кожна з них складається з певного набору елементів, необхідних для функціонування.

Проектування і розрахунок систем опалення здійснюється на підставі технічного завдання, плану будинку, договору на проведення робіт. Але спочатку, з урахуванням характеристик і потреб конкретної споруди, підбирається її тип. Залежно від виду теплоносія, вона буває:

• Повітряна - досить дорога. Спосіб обігріву за допомогою циркуляції гарячого повітря діє за рахунок різниці температур або завдяки спеціальному вентилятору. Для функціонування потрібен спеціальний теплогенератор і повітроводи.
• Електрична - проста в монтажі і коштує недорого. Включає в себе конвектори, інфрачервоні обігрівачі, «тепла підлога». Недолік - при експлуатації доведеться оплачувати чималі рахунки за електроенергію.
• Відкритого вогню - камін або піч. Актуальна для невеликих заміських будинків і дач, оскільки нагріває приміщення нерівномірно, підлогу і віддалені від джерела тепла ділянки залишаються холодними.
• Водяна - найбільш поширена. Для установки буде потрібно немаленька сума, але вона окупиться масою інших переваг. Являє собою замкнутий контур з циркулюючої нагрітої котлом водою. Охолоджуючись, вона повертається назад.

Проектування водяної системи обігріву

Складається з котла, труб, батарей, розширювального бачка, циркуляційного насоса. Проектування систем водяного опалення заміських будинків залежить від обраного способу руху теплоносія - природного або примусового.

Схема з природним рухом води енергонезавісима, теплоносій самостійно рухається завдяки фізичним законам природи. Потрапляючи в радіатори, гаряча вода піднімається, а холодна опускається. Технологія передбачає установку під ухилом: бачок повинен розташовуватися в найвищій, а котел в найнижчій точці. Для монтажу прямої подачі використовуються труби більшого перетину, ніж для зворотного. Конструкція з природною циркуляцією коштує дешевше, оскільки не вимагає спеціального обладнання для створення тиску.

Проектування систем водопостачання і опалення з примусовим впливом на теплоносій передбачає наявність насоса для постійного перекачування води. Прилад монтується в кінці труби зі зворотним рухом. Примусова циркуляція ефективна, економічна, швидко і рівномірно обігріває все приміщення. Недоліки - висока вартість і вплив відсутності електрики на роботу насоса.

Схема водяного опалення

Коли конструкція вже вибрана, слід визначитися з її підвидом. Схем існує 3:

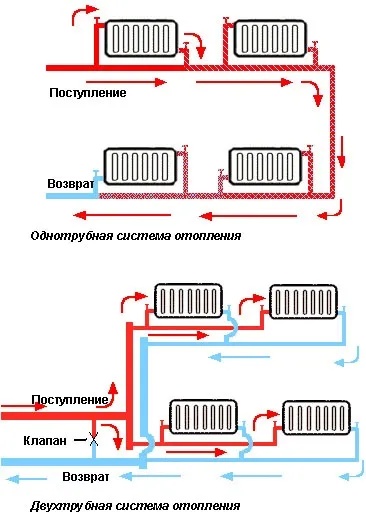

• Однотрубна - це замкнутий ланцюжок елементів. Вода по черзі проходить їх все, і з останнього повертається до котла. Таке проектування і планування системи опалення ефективно тільки для невеликих будинків, оскільки кімнати прогріваються нерівномірно - найвіддаленіша залишається найбільш холодної.
• Двотрубна - паралельно в радіатори з одного боку надходить гаряча вода, а з іншого виходить холодна. Ця схема більш ефективна, але все-таки останній теплообмінник буде менш теплим.

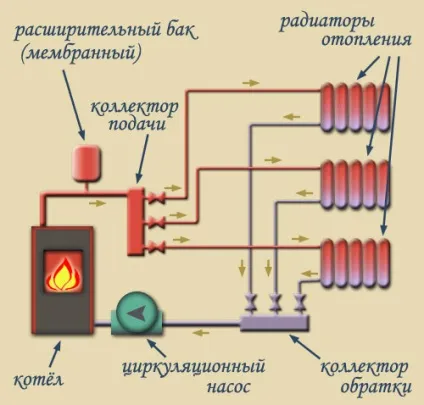

• Колекторна - підходить для великих котеджів, дає можливість регулювання температури кожного теплообмінника окремо, за рахунок чого приміщення нагріваються рівномірно. Гаряча вода з котла надходить в колектор, звідти розподіляється на всі батареї. Від кожної з них відведена труба, по якій теплоносій повертається назад.

Проектування і монтаж систем опалення приватного будинку не обходиться без батарей. Їх тип визначається відповідно до проведених теплотехнічних розрахунках. Вибір від таких технічних характеристик, як матеріал виготовлення, потужність, габарити, форма. Враховується кількість вікон і дверей, розташування і товщина стін приміщення.

Залежно від сировини, з якого зроблені радіатори, вони бувають: чавунними, алюмінієвими, біметалічними, сталевими. Цей фактор визначає їх довговічність і технічні параметри. Потужність залежить від маркування. Завжди слід брати варіант з запасом діапазону температур. Розмір і форма залежить від місця установки, схеми розводки, естетичних міркувань.

Хитрий лічильник, що зберігає електроенергію. Окупається за 2 місяці!
Це потрібно знати кожному, щоб заощадити!

Проектування газового опалення котеджів і приватних будинків на увазі прокладання шляху для циркуляції теплоносія. Для цього використовують сталеві, мідні, гофровані, металопластикові, поліпропіленові труби. Слід враховувати, що металеві вимагають зварювання, а решта - додаткових елементів.

Сталеві - міцні, але з часом можуть іржавіти. Установка їх досить трудомістка. Мідні - хороший варіант, але дорогий і складний в монтажі. Металопластикові непридатні для прихованої розводки, так як на них періодично потрібно підтягувати гайки. Гофровані ідеальні для обігріву, але серед замовників великим попитом користуються недорогі поліпропіленові труби. З ними легко виконувати проектування і монтаж опалення своїми руками.

Вибір приладу для нагрівання води

На підбір котла впливають: доступний вид палива, географічне розташування, габарити обігрівається території, матеріал споруди.

За енергоносія котли поділяють на: газові, дизельні, твердопаливні, електричні. Існують комбіновані пристрої, що працюють на газу і іншому паливі.

Проектування системи опалення житлових будинків на меті визначення потужності котла, для чого слід підрахувати суму сили всіх радіаторів з 30% запасом.

Пристрої бувають одноконтурні та двоконтурними. Перші можуть здійснювати тільки одну функцію - нагрівати воду або для опалення, або для побутових цілей. Другі - виконують всі одночасно.

Вартість проектування для приватного будинку

Провести роботу можна самостійно, але, не маючи відповідних знань і досвіду, є ризик наробити помилок. Краще звернутися за допомогою до фахівців. Ціна розробки проекту опалення вираховується по його призначенню, площі будинку та інших факторів.

Нижче наведена таблиця із середніми фінансовими даними. Вартість проекту опалення під ключ або виконання окремих пунктів можна приблизно підрахувати за вказаними відомостями.
