Проектування будинків з сіп панелей необхідні документи і поширені помилки
Каркасні будинки з СІП панелей стають все більш популярними у найширшій аудиторії потенційних власників якісного житла. Характеристики сучасного композиту - це міцність, довговічність, простота обробки, отримане будова відмінно зберігає тепло, в ньому прохолодно влітку і не потрібно великих витрат на опалення, щоб домогтися комфорту взимку. Однак проектування будинків з сип панелей повинно проводитися фахівцем. Висока міцність панелей може привести до оманливого результату. Через помилки в розробці проекту, при бажанні спростити конструювання і знизити витрати, довговічність будинків з СИП панелей може значно постраждати.
Навіщо потрібна проектна документація
Детальна проектна документація, де перераховані всі елементи панелей стін будинків, перекриттів, балок - життєво необхідна. Це інструкція для будівельників, яка не дозволяє відходити від вимог архітектора ні в одному аспекті складання будинку. Найчастіше бажання «тут спростити, тут поліпшити, тут поставити цільну плиту» призводить до того, що термін служби будинку з СИП панелей різко знижується. У типовий набір документації до проекту входять:
- креслення фундаменту будинку, де найважливіше - конкретне розташування паль або інших типів опорних точок;
- специфікації на підставу конструкції з SIP панелей, що створюється з бруса;
- загальний опис будинку;
- плани з зазначенням всіх необхідних розмірів, кожного поверху;
- розрізи, що проходять в критично важливих, навантажених зонах будинку з СИП композиту;
- зображення фасадів для орієнтування в порядку установки деталей з SIP композиту;
- тривимірні види, креслення покрівлі.
Перераховане - це лише частина проектування будинків. Всю наведену документацію створює архітектор, вона проходить головне твердження у замовника. Проводити збірку по таких паперах неможливо. Необхідно конструкційну рішення, проектування якого здійснює окремий підрозділ. Дана інформація для будівельників дозволяє провести збірку будинку з СИП конструктивів з гарантованим відсутністю помилок.
Важливо знати: Проекти економ будинків 8х8
Основні помилки
Якщо пошукати в інтернеті, програма для проектування будинків з SIP композиту обов'язково знайдеться. Можна навіть завантажити повністю безкоштовні або дозволяють без обмежень працювати тривалий час версії. Але підхід любителя при проектуванні будинків - небезпечний.
Коли мова йде про прості речі, наприклад, розробляються проекти будиночків з СИП панелей у вигляді простого прямокутного будови - все може вийти. Фактично, проектування такого плану дозволяє робити будь-яка архітектурна програма. Однак у відносно складному проекті будинків з СИП початківці можуть допустити просто гігантська кількість помилок.

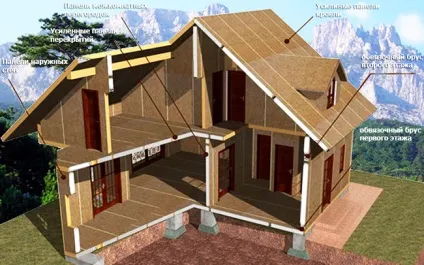

Найбільший рівень міцності і надійності при довготривалих навантаженнях мають з'єднання елементів з SIP в конструкції будинків під прямим кутом або ж в 180 градусів. Якщо хочеться зробити, наприклад, шестикутну зону в кімнаті, початківець легко намалює конфігурацію, але навряд чи подумає про необхідність формувати силовий каркас з бруса, що проходить в місцях з'єднання елементів стіни.
Аналогічно можна висловитися про проектування будинків, яке приймає як аксіому високу міцність СІП композиту. Тут помилитися ще простіше. Наприклад, невеликий будиночок-побутівка без силового каркаса - життєздатний. Іншим будівлям з СИП панелей потрібна опорна структура.
Аналогічно виглядають помилки, викликані бажанням мінімізувати витрати і зменшити обсяг робіт з підготовки деталей для будинку. Типовий список:
- перекриття будинку або підлоги в коридорах, зроблені з великих, цільних шматків СИП панелей. Вони не компенсують в повній мірі динамічні навантаження, хоча і володіють достатньою механічною міцністю в статиці. Формується ефект батута, через відносно короткий час з'являються скрипи, а в найгірших варіантах - деформації і зміщення;
- силові колони другого поверху або міжкімнатні перегородки з SIP, які не спираються ні на що, крім панелей перекриття. Такий крок також значно знизить загальний термін служби будь-якої конструкції з СИП композиту, оскільки не передається навантаження на фундамент;
- навантажені балки будинку з SIP панелей, єдиною опорою яких є віконний або дверний проріз;
- перевантажені вентиляційними виходами і світловими вікнами даху з СІП панелей, що втратили через це міцність.
Перераховувати типові помилки початківців можна дуже довго. Бажання формувати стіни і великі вузли конструкції з великих деталей з СИП панелей можна реалізовувати. Тому краще доручити проектування будинку професіоналу, який врахує динамічні, повторювані навантаження, що діють на SIP конструктиви сили і їх напрям. Останній фактор дуже важливий.
Важливо знати: Будинок з сип панелей в стилі хайтек
Наприклад, облік напрямків дії сил відповідає навіть за формат з'єднання балок силового каркаса. Тому - відповідальне проектування будинку з SIP гарантує якість побудованого житла і його довгий термін служби.
