Сучасні теоретичні принципи і практичні прийоми організації виробництва будь-яких будівельних процесів на увазі рішення певних координаційних і технічних питань їх спеціалізації та виконання. Все це відображається в складанні профільного проекту. У разі здійснення електрифікації об'єкта, це - проект виробництва електромонтажних робіт, зразок якого ми сьогодні розглянемо, скорочено такий проект називають ППЕР.
Його матеріальна база сприяє структуруванню виконання виробничих завдань електромонтажників (визначається початковий етап і подальша реалізація робіт в призначений час, складаються заявки на необхідну кількість витратних матеріалів та електричного обладнання тощо).
Створюється проект в будівельних управліннях по монтажних роботах і в виробничих об'єднаннях подібної спеціалізації. Якщо об'єкт промисловий, то в проектних організаціях такого профілю.
Види проектів електромонтажу
Приклад проекту електропостачання будинку
Найпоширеніший проект електропостачання - типовий. Складається для об'єктів, які найчастіше будуються (багатоповерхові та приватні будинки). Коли передбачається невеликий обсяг електромонтажних робіт. проектується скорочений їх вид і проект електропостачання - повний або індивідуальний, для широкомасштабних об'єктів.
Загальні вимоги - інформаційна повнота всього комплексу електромонтажу, але при цьому, невеликий її обсяг. Повторення матеріалів - не допускається. Для того, щоб вчасно почати роботи по електромонтажу, проект повинен бути готовий за кілька місяців до початку робіт.

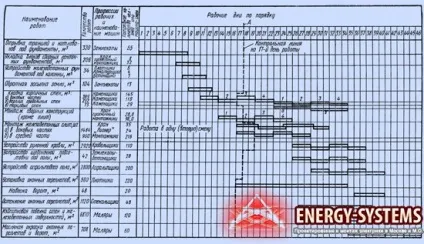

Зразок проекту виробництва електромонтажних робіт
Вище представлена ісполнітельнаядокументація по електромонтажних робіт, приклад взятий з плану виробництва робіт з будівництва пром. будівлі.
Первинними матеріалами проектування служать:
1. Робочі схеми і будівельний кошторис проекту.
2. Звіт, що містить базу даних положень поставок матеріалів і устаткування для виконання електромонтажних робіт. Включає статистику проблем із закупівлями при вхідному контролі і під час їх використання.
3. Основна нормативна документація (ПУЕ, СНиП), а також приписи правил з проведення певних видів монтажних робіт і щодо технічних аспектів їх безпечного виробництва.
Для масштабних об'єктів вся документальна база ППЕР групується в три розділи: технічна записка, документація по організації виробництва електромонтажних робіт, матеріали необхідні для їх реалізації.
розділи ППЕР
У складі виконавчої документації електромонтажних робіт міститься один із головних документів технічного проектування - пояснювальна записка. Відображаються загальні відомості і схема технологій процесу електрифікації об'єкта. В обов'язковому порядку в спеціальній таблиці фіксуються економічні та електротехнічні показники, а саме: вартість і трудомісткість робіт; вироблення і динаміка їх обсягів; спрощена і зменшена структура генерального плану, з його доповненням схемою електричного постачання об'єкта; відомість про внесення змін до креслення під час складання ППЕР.
У другому розділі описуються всі відомості з організаційних питань на будівельному майданчику. Включає матеріали про поділ об'єкта на окремі зони монтажу. При цьому керуються територіальними і технічними ознаками. Описуються етапи і практична методика монтажу. Представляються рекомендації по використанню нових механізованих технологій виробництва цих робіт.
Відомості за матеріалами, монтажним деталей і експлуатаційного обладнання, а також їх специфікації, містяться в третьому розділі ППЕР. При складанні проектних робіт на електричне обладнання і на матеріали, враховуються робочі креслення.
Типові ППЕР скороченого типу
Містяться всі матеріали, які необхідні для проведення електромонтажних робіт в цьому типі ППЕР, але дуже коротко викладено. До них відносяться такі документи: відомість монтажних складальних одиниць і блоків, доповнена робочими кресленнями; відомість про внесені зміни проекту; лімітні карти, а також спеціалізації всіх будівельних матеріалів; наряди-завдання робітником на виконання всього комплексу електромонтажу.
Згодом, готові проекти виробництва електромонтажних робіт передаються на розгляд спеціалізованому Раді монтажного управління, де затверджуються його головним інженером. Якщо відбуваються певні відхилення, під час проведення цих робіт від будь-якої структурної частини документації проекту, то завіряються вони тільки з дозволу головного інженера в письмовій формі.
