Процедура завантаження консолі xmodem з використанням rommon

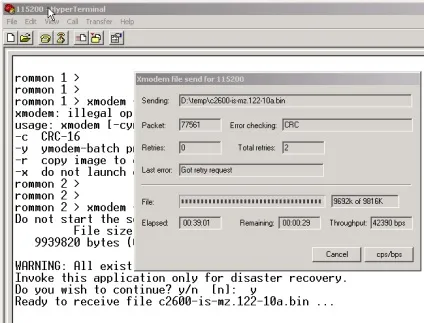

4 All existing files in the partition displayed and files in any other partitions on this device will be lost! Continue? press 'y' for yes, 'n' for no: y 3. Налаштуйте програму емуляції терміналу на швидкість передачі даних біт / с, щоб узгодити зі швидкістю xmodem, заданої вище. Для цього закрийте попередній сеанс терміналу на швидкості 9600 біт / с і почніть її на швидкості з 8-N-1. Справа в тому, що Cisco +1603 підтримує максимальну швидкість тільки 9600 біт / с, тому при підключенні на швидкості біт / с побачити підказку маршрутизатора не вийде. Це важливо запам'ятати. Після підключення до маршрутизатора на швидкості біт / с в рядку меню HyperTerminal виберіть Transfer і Send File. 4. Вкажіть ім'я файлу образу, його місце розташування і введіть xmodem як протокол. 5. Натисніть кнопку Send, щоб почати передачу. Після закінчення передачі з'явиться наступне повідомлення:

Процедура завантаження консолі xmodem з використанням rommon

8. Процедура Xmodem для завантаження образу ПО Cisco IOS на маршрутизатор Cisco 3600 Для завантаження образу програмного забезпечення Cisco IOS на маршрутизатор Cisco 3600 використовуйте наступну процедуру xmodem. Стандартна процедура використовує швидкість консолі за замовчуванням 9600 біт / с. Xmodem є повільним протоколом передачі, і передача таких великих файлів, як образ програмного забезпечення Cisco IOS, може зайняти неприпустимо довгий час. Збільшення швидкості консолі маршрутизатора 3600 сприяє скороченню часу, необхідного для передачі файлу по протоколу xmodem. У режимі ROMMON виконайте процедуру, описану нижче, використовуючи службове програму ROMMON confreg. 1. rommon 2> confreg do you wish to change the configuration? y / n [n]: y enable "diagnostic mode"? y / n [n]: n enable "use net in IP bcast address"? y / n [n]: n disable "load rom after netboot fails"? y / n [n]: n enable "use all zero broadcast"? y / n [n]: n enable "break / abort has effect"? y / n [n]: n enable "ignore system config info"? y / n [n]: n change console baud rate? y / n [n]: y enter rate: 0 = 9600, 1 = 4800, 2 = 1200, 3 = = 19200, 5 = 38400, 6 = 57600, 7 = [7]: 7 change the boot characteristics? y / n [n]: y enter to boot: 0 = ROM Monitor 1 = the boot helper image 2-15 = boot system [0]: 0 Configuration Summary enabled are: load rom after netboot fails console baud: boot: the ROM Monitor do you wish to change the configuration? y / n [n]: n You must reset or power cycle for new config to take effect rommom 2> reset 2. Відкрийте новий гіпертерміналу з такими настройками: Bits per second Data bits - 8 Parity - None Stop bits - 1 Flow control - Hardware 3. Після настройки гіпертерміналу перейдіть в командний рядок rommon. Введіть команду xmodem. Перш ніж вводити команду xmodem, переконайтеся, що на локальному жорсткому диску вашого терміналу є образ ПО. rommon 2> xmodem -c c3640-i-mz bin Do not start the sending program yet. File size Checksum File name bytes (0x4b5460) 0x2dd7 c3640-i-mz bin (bad checksum: 0x13eb) WARNING: All existing data in flash will be lost! Invoke this application only for disaster recovery. Do you wish to continue? y / n [n]: y Ready to receive file c3640-i-mz bin Після появи вищенаведеного повідомлення, необхідно завантажити файл, використовуючи xmodem і нижченаведену процедуру: a. Перейдіть до програми Hyperterminal і відкрийте меню Transfer b. Виберіть пункт Send File c. У діалоговому вікні натисніть кнопку Browse, знайдіть ім'я файлу на жорсткому диску d. Нижче поля, що містить ім'я файлу, знаходиться список, що розкривається Protocol. Виберіть у ньому пункт Xmodem e. Натисніть кнопку Send, щоб почати передачу файлу 5. Після завершення передачі маршрутизатор самостійно виконає перезавантаження. Після завершення перезавантаження натисніть кнопку Return, щоб перейти до командного рядка і відновити початковий стан регістра конфігурації і швидкість
