ПРИМІТКА: Перш ніж знімати плавких запобіжників або реле необхідно вимкнути запалення і всі споживачі електроенергії.

Блок запобіжників встановлений в моторному відсіку зліва від акумуляторної батареї. Для того щоб відкрити його, натисніть лапки з обох сторін його корпуса і підійміть кришку.

Блок реле розташований в лівій стороні моторного відсіку. Для того щоб відкрити його, натисніть лапки з обох сторін його корпуса і підійміть кришку.

Головний блок реле і запобіжників розташований в лівій частині передньої панелі салону автомобіля. Відкриваючи цей блок, скористайтеся плоскою викруткою, і будьте обережні, щоб не пошкодити кришку.

Знайдіть перегоріли запобіжник, який потребує заміни.

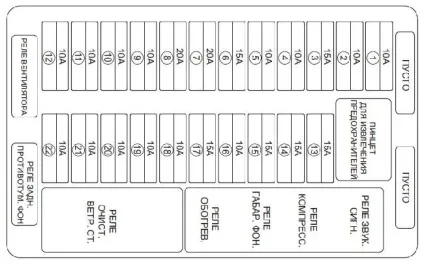

Призначення запобіжників (блок запобіжників / реле в моторному відсіку)

1 - Протитуманна фара
2 - Система ABS
3 - Система ABS
4 - Паливний насос
5 - Головне реле
6 - Компресор кондиціонера
7 - Датчики
8 - Вентилятор, кондиціонер і паливний насос
9 - Резерв
10 - Звуковий сигнал
11 - Електронний блок управління
12 - Ліхтар освітлення багажного відділення, стельовий плафон і підсвічування замка запалювання

13 - Ліва фара ближнього світла
14 - Права фара ближнього світла
15 - Ліва фара дальнього світла
16 - Права фара дальнього світла
17 - Фари
18 - Панель приладів і радіоприймач
19 - Габаритні ліхтарі
20 - Вентилятор
21 - Блок управління системами кузова
22 - Низька швидкість обертання вентилятора
23 - Стартер

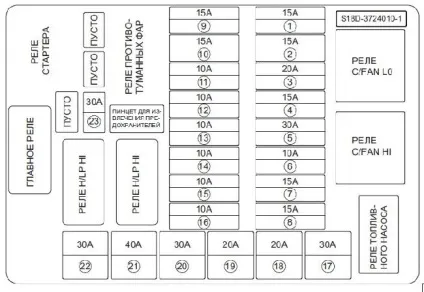

Призначення запобіжників (головний блок запобіжників / реле)

1 - Перемикач регулювання зовнішніх дзеркал заднього виду
2 - Реле стартера
3 - Аудіосистема
4 - Панель приладів
5 - Задні протитуманні фари
6 - Резерв
7 - Реле обігрівача
8 - Люк в даху
9 - Вимикач стоп-сигналів
10 - Діагностика
11 - Правий габаритний ліхтар / Ліхтар заднього ходу / Відрегульований
12 - Лівий габаритний ліхтар / Ліхтар освітлення реєстраційного знаку / Панель приладів

13 - Аудіосистема
14 - Прикуриватель
15 - Очисник вітрового скла
16 - Обмотка реле вентилятора
17 - Омивач / Очисник заднього скла / Люк в даху
18 - Система ABS / Вимикач стоп-сигналів
19 - Подушки безпеки / Вимикач подушки безпеки переднього пасажира
20 - Блок управління системами кузова / IMM / Панель приладів
21 - Електронний блок управління

22 - Дублювання / SD автомобіля / Генератор

заміна запобіжників
При відмові будь-якого компонента електрообладнання перевірте цілісність запобіжників. Перед з'ясуванням причини проблеми слід перевірити всі запобіжники і замінити перегорілі.

Вийміть перегоріли запобіжник за допомогою спеціального пінцета.

Замініть перегорілі запобіжники новими запобіжниками того ж номіналу і встановіть на місце кришку блоку.
Це запобігатиме потраплянню води всередину блоку і виникнення несправностей електричної системи.

Якщо запобіжник потрібного номіналу відсутня, то замість перегорів слід встановити запобіжник меншого номіналу. При першій же можливості встановіть замість нього запобіжник потрібного номіналу. В іншому випадку запобіжник меншого номіналу може знову перегоріти.

Якщо це не дає бажаного і якщо автомобіль не може продовжити рух, витягніть запобіжник потрібного або меншого номіналу, що захищає іншу ланцюг, і скористайтеся ним як тимчасової заміною. Переконайтеся, що автомобіль може безпечно рухатися без знеструмленій електричного кола. Якомога швидше замініть перегоріли запобіжник новим того ж номіналу і відновите харчування знеструмленій електричного кола.
