ПРИЗНАЧЕННЯ: служить для перетворення однофазного напруги в трифазне, необхідне для роботи 3-х фазних асинхронних двигунів. Він працює одночасно як однофазний асинхронний двигун і як трифазний генератор змінного струму.

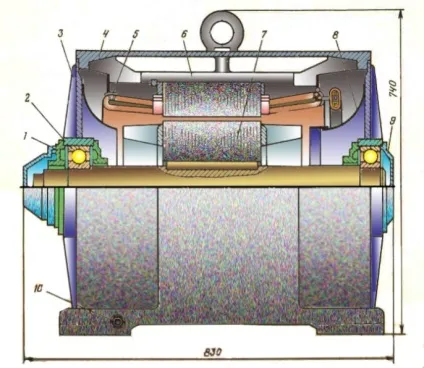

ПРИСТРІЙ: по конструкції подібний з-х фазному асинхронного двигуна. У корпусі 4 з вікнами для вентиляції розміщений статор 6 з сердечником. Корпус 4 закритий підшипниковими щитами 3 і 8 в яких встановлені шарикопідшипники 2 зовні закриті кришками 1 і 9. Ротор має сердечник 7 з короткозамкненою обмоткою і вентіляціоннимілопостямі. На статорі 6 має 3-й обмотки 5: дві рухові з числом витків 44 і 28 і одну генераторну обмотку з числом витків 54. Обмотки з'єднані в несиметричну «Зірку». Рухові обмотки з'єднані послідовно, а генераторна обмотка з висновком С4 з'єднується з додатковим висновком М2 однієї з рухових обмоток. Площині котушок рухових і генераторної обмоток розташовуються під кутом 120 # 730; в пазах сердечника ротора. Висновки рухових фаз С1, С2 і генераторної С3, виведені на клемну панель.

РОБОТА: При подачі однофазного напруги на рухові обмотки фазорасщепітеля (ФР), по обмотках проходить синусоїдальний змінний струм і утворюється пульсуючий магнітний потік Ф, який не в змозі розкрутити ротор. Але якщо ротор примусово розкрутити, то він буде продовжувати обертатися під дією однофазного напруги. Для запуску ФР пусковим контактом 119, через послідовно з'єднаний пусковий резистор R6 і генераторну обмотку С3 - С4 підключають паралельно до частини рухових обмоток. При включенні контактора 125 змінну напругу від обмотки власних потреб (ОСН) подається на рухові і генераторну обмотки. За рахунок резистора R6 між струмами обмоток утворюється зсув по фазі на 45 електричних градусів і на валу ротора утворюється крутний момент і ротор розкручується.

Коли частота обертання ротора досягне 1400 об / хв, пусковий контактор 119 вимкнеться і ФР продовжить працювати як однофазний асинхронний двигун з попередньо розкрученим ротором. Один обертається магнітний потік рухових обмоток спрямований назустріч обертанню ротора і називається зворотним, він знищується магнітним потоком ротора, інший магнітний потік рухових обмоток збігається з напрямком обертання ротора і називається прямим, він індукує в обмотці ротора ЕРС, яка Мвр і обертає ротор.

Магнітний потік ротора перетинає витки генераторної обмотки і в ній індукується генераторная ЕРС, яка зрушена по фазі від ЕРС рухових обмоток на 120 # 730 ;, так як під таким кутом розташовані котушки в статорі ФР.

Напруга між висновками рухових і генераторної обмоток, тобто Uc1-c3 = Uc2-c3 = 380 - це досягається підбором витків рухових і генераторної обмоток.

Потужність ФР підібрана таким чином, щоб забезпечувати 1/3 споживаної потужності всіх асинхронних двигунів однієї або двох секцій при аварійною схемою і становить 210 кВА.
