Призначення допуску, вибір засобів вимірювальної техніки та вимірювання биття (стор

Похибки вимірювання є найбільшими допускаються похибками вимірювань, що включають в себе всі складові, які залежать від вимірювальних засобів, настановних заходів, температурних деформацій, базування і т. Д. Допустима похибка вимірювання включає випадкові і невраховані систематичні похибки.

Граничні похибки вимірювання ( # 8710 ;. мкм), при вимірі биття універсальними вимірювальними засобами

Номінальний розмір мм

Індикатори годинного типу з ціною поділки

Індикатори важільно-еубчатие з ціною поділки 0,01 мм

Головки пружинні (мікрокаторние) з ціною поділки, 001 мм.

2.1. Вимірювальна головка.

Для вимірювання радіального биття поверх-ностей деталей машин застосовують переважно індикатор годинникового типу,

2.2. Прилад для контролю деталей на биття.

Контрольні центри на від-слушною станини ПБ-200-п або ПБ-500-п, (рис. 4)

Підставою приладу ПБ-200-п служить станина I з направляючими, по яких пересувають центрові бабки; одна бабка 2 забезпечена жорстким центром. а інша 9 - рухомим центром. У середній ділянці направля-чих станини I встановлюється стійка 6 про кронштейном 5, які мають при-сполучну втулку для зміцнення індикатора 4. Для плавного під-вода вимірювального наконечника індикатора до поверхні вимірюваної деталі кронштейн оснащений мікроподачі 7.

Гранична похибка вимірювання радіального биття індикатором годинного типу буде від 5 до 20 мкм в залежності від величини радіуса вимірюваної деталі і величини ходу вимірювального стрижня індикатора.

3.1.Подготовка деталі.

Протерти чистою тканиною вимірювану поверхню деталі і її центрові отвори.

3.2.Осмотр приладу.

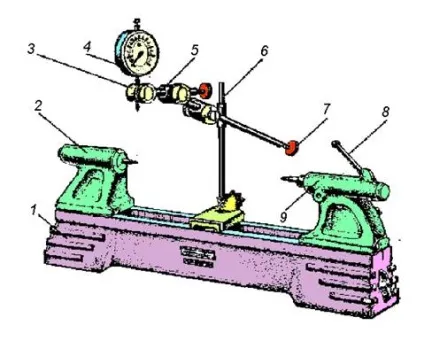

Малюнок 4. Прилад для контролю деталей на биття

Ретельно оглянути конічні ділянки центрових отворів і переконатися у відсутності забоин і задирок, так як їх наявність різко збільшує виміряну величину биття поверхні.

3.3. Підготовка базирующих центрів:

3.3.1. Установка 1.

Встановити бабку 2 (див. Рис. 4.) з жорстким центром на лівий край станіни1, для чого звільнити затиск бабки, зсунувши її наліво від середини станини на відстань не менше половини довжини вимірюваного вала і закріпити міцно затиск цієї бабки.

3.3.2. Установка 2.

Встановити бабку 9 з нерухомим центром правіше середини станини на відстань між центрами бабок, рівному довжині вимірюваного вала. Для цього звільнити затиск бабки 9 і відсунути цю бабку вправо від краю станини, взяти вимірюваний вал в ліву руку і уперти його центровим отвором в жорсткий центр бабки 2; правою рукою при-рушити бабку 9 до упору рухомим центром в центровий отвір вільного центру вала; деталь відкласти на стіл, а бабку 9 зрушити в сторону бабку 2 на 2-3 мм для створення запасу і щільного затиску вала в центрах пружинної рухомого центру. Закріпити міцно затиск бабки 9.

3.4. Підготовка індикатора годинного типу:

3.4.1. Установка стійки.

Встановити стійку 6 на напрямні станини I (див. Рис. 4). Для цього підстава стійки поставити на напрямні станини в такому місці по довжині станини, щоб колонка стоїки виявилася на рівні середини вимірюваного елемента поверхні вала і закріпити міцно затиск підстави стійки.

3.4.2. Установка деталі.

Встановити деталь в центру, для чого відвести ручкою 8 подвиж-ний центр, вставити деталь центровими отворами по осі центрів приладу і відпустити ручку 8.

3.4.4.Установка індикатора.

Встановити індикатор 4 над вимірюваної поверхнею, для цього вставити гільзу індикатора в приєднувальний отвір кронштейна 5 і міцно закріпити затиском 3 (рис. 4) приєднувальних втулки, але так, щоб зберегти вільне пересування вимірювального стрижня індикатора. Переміщеннями кронштейна 5 наблизити вимірювальний нако-нечнік індикатора до вимірюваної поверхні вала до залишення невеликі-шого зазору між ними.

4.1, Установка індикатора в початкове положення:

4.1.1. Створення контакту.

Спостерігаючи за стрілкою індикатора, повільно повернути рукоятку 7 (див. Рис. 4) мікропередачі стійки до створення контакту через вимірювального наконечника індикатора з поверхнею вала і далі до повороту головної стрілки індикатора на повний оборот.

4.1.2. Вихідне положення.

Повернути вал в центрах до установки стрілки індикатора в найбільшу положення, при обертанні в напрямку годинникової стрілки.

4.2. Вимірювання величини радіального биття:

4.2.1. Нульова установка.

Встановити на "О" шкалу індикатора по "max" положенню стрілки, для чого плавно повернути ободок з циферблатом до суміщення осі головної стрілки і середини нульового штриха шкали (див. Рис. 5).

4.2.2. Визначення мінімуму.

Повернути вал повільно від себе до приведення стрілки в найменше положення і записати показання в цьому положенні.

4.2.3. Визначення максимуму.

Продовжити обертання валу в тому ж напрямку до тих пір, по-ка стрілка не займе найбільшу положення (в напрямку за годинниковою стрілкою), і записати показання в цьому полонених.

Зворотно-обертальні рухи валом в крайніх точках робити не слід, так як при цьому через невисоку жорсткості стійки віз-ника мінливість положення індикатора при змінному направле-нии навантаження, а в зв'язку з цим збільшується похибка вимірювання величини радіального биття.

Малюнок 5. Установки

4.2.4. повторні вимірювання

Повторити повний оборот валу в центрах, записуючи показання індикатора в крайніх положеннях стрілки, і порівняти ці свідчення з показаннями при першому обороті вала. Якщо ці свідчення будуть рас-ходиться більше, ніж на одну поділку кругової шкали, то виконати третій оборот вала із записом показань.

4.2.5. Підрахунок показань.

Підрахувати різниці свідчення у верхній і нижній точках для кожного обороту валу, записати їх в звітний бланк, підрахувати їх середню величину і записати її як виміряне значення величини радіального биття поверхні вала в звітному бланку.

Висновок: вал придатний, якщо виміряне значення радіального биття його поверхні не перевищує допустимої величини, "заданої за кресленням.

Аналізуючи результати вимірювань, слід зазначити, що радіаль-ве биття поверхні вала є комплексне відхилення, що виникає-ний в результаті складання зміщення цієї поверхні з осі обертання з відхиленням форми цієї ж поверхні. Радіальне бдіння є завжди позитивною величиною. Допуск радіального биття призначається щодо бази, на якій обертається деталь. Цією базою можуть бути центрові отвори або інша поверхня цієї ж деталі, зазначена на кресленні. Знак радіального биття, чис-ловая величина його допуску та позначення бази показуються в рамці допуску (див. Рис. I, рис. 2, рис. На обкладинці).

Заповнити звітний бланк (див. Додаток) і пред'явити керівнику виміряну деталь в центрах з індикатором і стрілкою розташованої в одній з крайніх точок. Після прийняття роботи керівником і підписи їм звітного бланка студент повинен:

- вийняти деталь з центрів і покласти її на стіл.

- звільнити затискачі обох бабок.

5.1. звітний бланк

"Призначення допуску, вибір з-вимірювального засобів і вимір радіального биття вали, встановлений-ного в центрах".

Деталь має параметри.

рівень відносної геометричної точності.

Призначимо допуск радіального биття за номінальним розміром, квалитету. для відносної геометричної точності.

Малюнок 6. Деталь завдання.

Радіальне биття оцінюється на діаметрі. Має допуск:

Вибір вимірювального приладу

Зіставлення допустимої і граничної похибок
