Прив’язка стін до координаційних осей

При виконанні частини плану в найменуванні вказують осі, що обмежують цю частину плану.

Приклад - План на відм. 0,000 між осями 21 - 30 і А - Д

Допускається в найменуванні плану поверху вказувати призначення приміщень, розташованих на поверсі.

Ø У найменуваннях розрізів будівлі (споруди) слід зазначати слово «Розріз» і позначення відповідної січної площини.

Найменуваннями перетинів є цифрові або літерні позначення січних площин.

Ø У найменуваннях фасадів будівлі або споруди слід зазначати слово «Фасад» і крайні осі, між якими розташований фасад.

Приклад - Фасад 1 - 12, Фасад 12 - 1, Фасад А - Г

Найменування зображень на кресленнях не підкреслюють.

v Прив'язка стін до координаційних осей.

Прив'язку конструктивних елементів визначають відстанню від координаційної осі до координаційної площині елемента або до геометричної осі його перетину.

Прив'язку несучих стін і колон до координаційних осей здійснюють по перетинах, розташованим в рівні обпирання на них верхнього перекриття або покриття.

Конструктивна площину (грань) елемента в залежності від особливостей примикання його до інших елементів може відстояти від координаційної площині на встановлений розмір або збігатися з нею.

Розташування координаційних осей вплане будівель з несучими стінами

а - безперервна система з суміщенням координаційних осей з осями несучих стін; б - безперервна система з парними координаційними осями і вставками між ними, в - безперервна система при парних координаційних осях, що проходять в межах товщини стін

Прив'язку конструктивних елементів будівель до координаційних осей слід приймати з урахуванням застосування будівельних виробів одних і тих же типорозмірів для середніх і крайніх однорідних елементів, а також для будівель з різними конструктивними системами, в залежності від їх конструкції і розташування в будівлі.

1.Геометріческая вісь внутрішніх несучих стін повинна поєднуватися з координаційною віссю (рис. 9а); асиметричне розташування стіни по відношенню до координаційної осі допускається у випадках, коли це доцільно для масового застосування уніфікованих будівельних виробів, наприклад, елементів сходів і перекриттів.

2. Внутрішня координаційна площину зовнішніх несучих стін повинна зміщуватися всередину будівлі на відстань f від координаційної осі (рис. 9б, в), що дорівнює половині координаційної розміру товщини паралельної внутрішньої несучої стіни d0 в / 2 або кратне М, 1/2 М або 1 / 5 M. При опорі плит перекриттів на всю товщину несучої стіни допускається суміщення зовнішньої координаційної площині стін з координаційною віссю (рис. 9г).

3. При стінах з немодульность цегли і каменю допускається розмір прив'язки коригувати з метою застосування типорозмірів плит перекриттів, елементів сходів, вікон, дверей та інших елементів, що застосовуються при інших конструктивних системах будівель і встановлюються відповідно до модульною системою.

Прив'язка стін до координаційних осей

1. Розміри прив'язок вказані від координаційних осей до координаційних площин елементів.

2. Зовнішня площину зовнішніх стін знаходиться з лівого боку кожного зображення.

4. Внутрішня координаційна площину зовнішніх самонесучих і навісних стін повинна поєднуватися з координаційною віссю (рис. 9д) або зміщуватися на розмір е з урахуванням прив'язки несучих конструкцій в плані і особливості примикання стін до вертикальних несучих конструкцій або перекриттям (рис. 9е).

v Послідовне креслення плану поверху, фасаду, розрізу.

Виконання креслень планів

Планом називається горизонтальний переріз зда-вання, на рівні низу віконних прорізів, проектуючи-моє на горизонтальну площину проекції. Положення уявної горизонтальної січної площини розрізу приймають на рівні віконних прорізів або на 1/3 висоти поверху.

У випадках, коли віконні прорізи розташовані вище січної площини, по периметру плану розміщують переріз відповідних стін на рівні віконних прорізів.

Креслення плану дає уявлення конфігурації зда-вання про розташування всіх приміщень поверху, їх зв'язку між собою, їх розміри і форму, про розташування сходових клітин, віконних і дверних прорізів і, їх розмірах. У плані відбивається також і конструкція будівлі, система опор, прольоти перекриттів, товщі-на зовнішніх і внутрішніх стін, стовпів, колон і їх взаємний зв'язок.

Плани розташовуються на аркуші таким чином, щоб стіна головного фасаду була знизу плану.

При зображенні на одному аркуші планів поверхів вони мають розташовувати в певному порядку - від низу до верху або зліва направо: перший, другий і т. Д.

Креслення планів будівлі рекомендується викреслювати в наступній послідовності:

1) наносять координаційні осі будівлі (споруди);

2) наносять розміри, що визначають відстань між координаційними осями і прорізами, тол-щину стін і перегородок, інші необхідні розміри, відмітки ділянок, розташованих на різних рівнях;

3) наносять лінії розрізів.

Лінії розрізів проводять, як правило, з таким розрахунком, щоб в розріз попадали прорізи вікон, зовнішніх воріт і дверей;

4) наносять позиції (марки) елементів будинків (споруд), заповнення прорізів воріт і дверей (крім входять до складу щитових перегородок), перемичок, сходів і ін.

Позиційне позначення прорізів воріт і дверей допускається вказувати в кружках діа-метром 5 мм;

5) наносять позначення вузлів і фрагментів планів;

6) наносять межі зон переміщення технологічних кранів (при необхідності).

Площі проставляють в нижньому правому куті приміщення (технологічної ділянки) і підкреслюють.

Для житлових будинків, при необхідності, на планах вказують тип і площу квартир. При цьому площа проставляють у вигляді дробу, в чисельнику якого вказують житлову площу, в знаменнику - корисну.

Допускається найменування приміщень (технологічних ділянок), їх площі і ка-Тегор приводити в експлікації згідно з формою 2. У цьому випадку на планах замість найменувань приміщень (технологічних ділянок) проставляють їх номери.

Для житлових будинків експлікацію приміщень, як правило, не виконують;

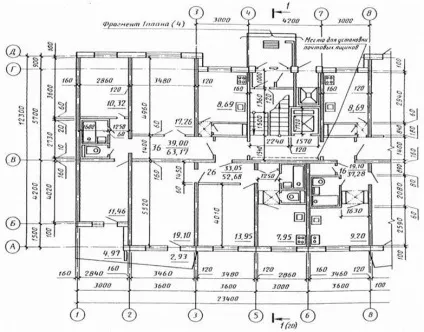

Приклад виконання плану поверху житлового будинку

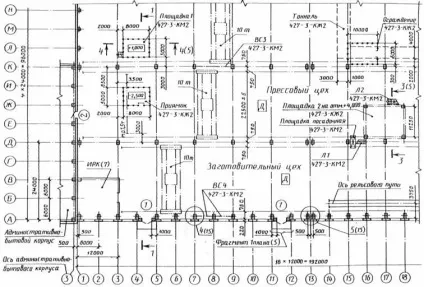

Приклад виконання плану одноповерхового виробничого будинку
