Векторизация (оцифровка) креслень
Векторизация - це переклад растрових (графічних) креслень (паперових або сканованих копій) в файли векторного формату, тобто переклад паперових копій креслень в електронний вигляд. Наша Компанія протягом багатьох років виконує послуги векторизації. За минулі роки ми перевели в електронний вигляд тисячі паперових креслень.
Вихідні дані - копія з паперового креслення
Креслення, виконаний в CAD системі
Виконання робіт по векторизації
Векторизация (оцифровка) всіх креслень виконується на комп'ютері за допомогою CAD систем Catia, Creo, Siemns NX, AutoCAD, Компас, що забезпечує високу якість отриманого креслення, фактично, креслення виконується заново. Вручну перечерчівать все лінії, проставляються розміри, наносяться написи і специфікації, усуваються дефекти та неточності сканування, перевіряється на відповідність діючим ГОСТ і стандартам.
Ціна на векторизацію (оцифровку) креслень
Ціна на векторизацію (оцифровку) креслень залежить від якості наданого матеріалу, формату вихідних даних і насиченості інформацією.
Чим вище якість вихідного креслення (копії з паперового носія), тим нижче вартість робіт по векторизації.
Так само ми готові розробити математичні моделі, 3D графіку і анімацію в системах Catia, Creo, Siemens NX, AutoCAD, Компас. Ціна на векторизацію креслення A4 починаються з 200 руб за лист.
Якість робіт:
Всі роботи по векторизації креслень виконують інженери конструктори з багаторічним досвідом.
Залежно від специфіки КД ми передаємо вихідні дані в один з підрозділів:
- механіка
- Електрика і електроніка
- Гідравліка та пневматика
Всі роботи виконуються профільними фахівцями
Ми гарантуємо якість наших розробок.
За нашими кресленнями збирають деталі автомобілів, літаків, підводних човнів і товари народного споживання
Реверсивний (зворотний) інжінірінгreverse engineering - процес дослідження та обробки кінцевих даних з метою відтворення вихідної документації.
У нашому випадку - це розробка вихідної документації в будь-яких CAD системах, на підставі наявних даних (паперові креслення, ескізи, синьки, а так само будь-які копії креслень і технічної документації)
В рамках програм імпортозаміщення часто виникає потреба в послугах реверсивного інжинірингу, які розвиваються у нас за трьома напрямками:
- розробка комплекту КД для провадження у скановані об'єктів виробництва (деталі та вузли машин) на основі файлів, отриманих з 3D сканера, створюються в CAD системах ММ і креслення, а також інша необхідна КД і ТД відповідно до вимог ЕСКД і ЕСТД;
- розробка комплекту КД по скановані кресленнями (уцілілим копіям - синька).
Розробляються в CAD системах в залежності від потреб Замовників ММ і (або) креслення, а також інша необхідна КД і ТД відповідно до вимог ЕСКД і ЕСТД;
- розробка комплекту КД по скановані складальними кресленнями (уцілілим некомплектним копіям - синька). Частина вузлів і деталей на які відсутня будь-яка КД відновлюються в CAD системах, тобто розробляються комплектні ММ і креслення, а також інша необхідна КД і ТД відповідно до вимог ЕСКД і ЕСТД;

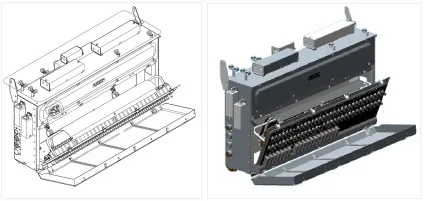

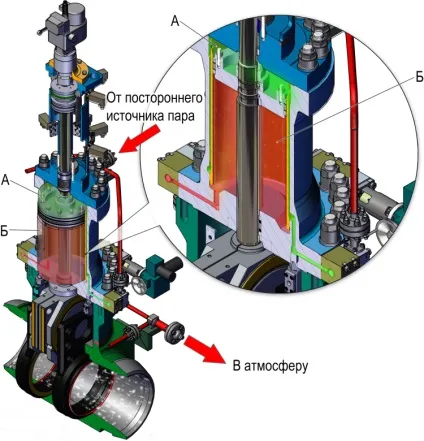

Наша компанія має багаторічний досвід створення технічних ілюстрацій в машинобудуванні, в сервісному та технічному обслуговуванні.
Єдина система конструкторської документації (ЕСКД) - комплекс державних стандартів, що встановлюють взаємопов'язані правила, вимоги і норми по розробці, оформленню та обігу конструкторської документації, що розробляється і застосовується на всіх стадіях життєвого циклу виробу (при проектуванні, розробці, виготовленні, контролі, прийманні, експлуатації , ремонті, утилізації).
Основне призначення стандартів ЕСКД полягає у встановленні єдиних оптимальних правил, вимог і норм виконання, оформлення та обігу конструкторської документації, які забезпечують:
- застосування сучасних методів і засобів на всіх стадіях життєвого циклу виробу;
- можливість взаємообміну конструкторською документацією без її переоформлення;
- оптимальну комплектність конструкторської документації;
- механізацію та автоматизацію обробки конструкторських документів і міститься в них інформації;
- висока якість виробів;
- наявність в конструкторської документації вимог, що забезпечують безпеку використання виробів для життя і здоров'я споживачів, навколишнього середовища, а також запобігання заподіяння шкоди майну;
- можливість розширення уніфікації та стандартизації при проектуванні виробів і розробці конструкторської документації;
- можливість проведення сертифікації виробів;
- скорочення термінів і зниження трудомісткості підготовки виробництва;
- правильну експлуатацію виробів;
- оперативну підготовку документації для швидкого переналагодження діючого виробництва;
- спрощення форм конструкторських документів і графічних зображень;
- можливість створення і ведення єдиної інформаційної бази;
- можливість гармонізації стандартів ЕСКД до міжнародних стандартів (ІСО, МЕК) в області конструкторської документації;
- можливість інформаційного забезпечення підтримки життєвого циклу виробу.
Стандарти ЕСКД поширюються на вироби машинобудування і приладобудування. Область поширення окремих стандартів розширена, що обумовлено у введенні до них. Оскільки ЕСКД являє собою набір стандартів, в даний час її застосування на території України носить рекомендаційний характер, тобто ЕСКД застосовується на добровільній основі (якщо інше не передбачено договором, контрактом, окремими законами, рішенням суду і т. П.) Цифра «2. »на початку номера стандарту означає його приналежність до серії ЕСКД.
