Розповім про ... Пристрілювальні. виверочние. верстаті. комплексі?

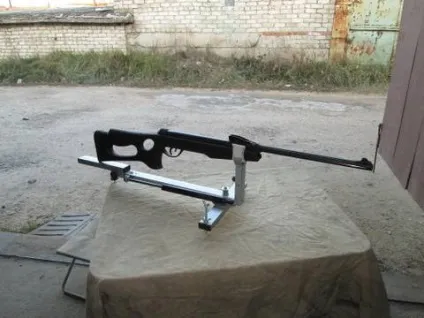

Загалом, не знаю, як це назвати. Вийшла ось така "машина для приведення зброї до нормального бою".

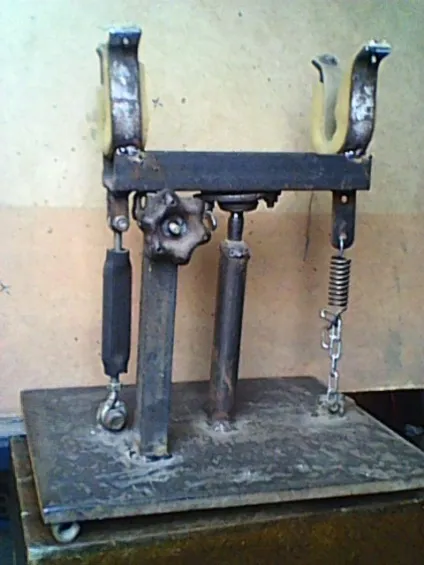

Раніше користувався ось таким пристрілювальним верстатом і такий преспособной для вивірки прицілів.

А так як досить часто їх використовую, то волею неволею прішлось- таки зробити те, що мені зручно.
Автомобільний газовий упор задніх дверей застосований в ролі пружини механізму горизонтальних поправок.
Регулювання маховичками поправок 6 градусів, що по горизонту, що по вертикалі.

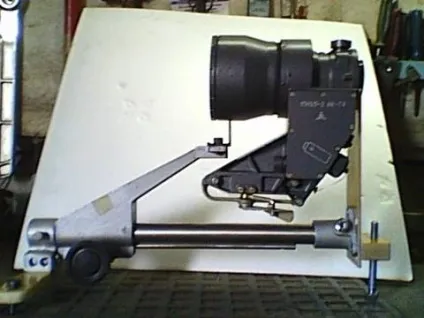

Фотопулемёт.

У вісімдесяти метрах від мене є щогла, строго вертикальна, по ній приціли і виставляю.

Всі регулювальні гвинти працюють в різьбових втулках.

Ось, такий вийшов "механізЬм".

Вийшла ось така "машина для приведення зброї до нормального бою".

Супер! Річ хороша і дуже потрібна в нашій справі. Зроблено грамотно і компактно! +

З повагою, Сміла.

А цей верстат ППП тримає? І взагалі, цікаво, чи можливо неслабкі ППП на будь-якому верстаті пристрілювати?

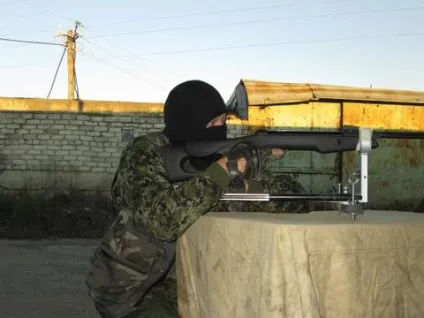

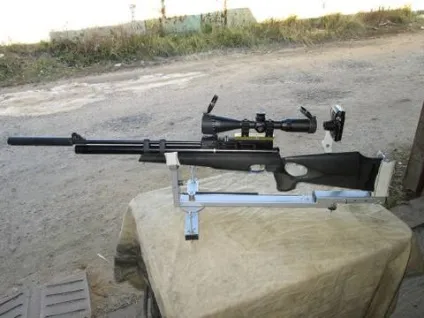

Тимур, пристрілка ведеться ось таким чином. Верстат грає роль регульованої підставки.

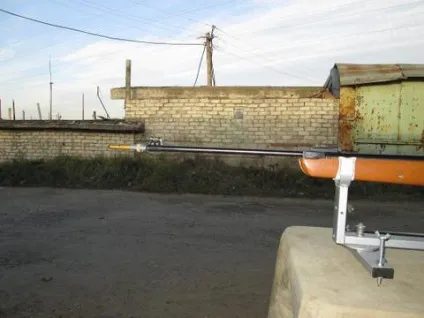

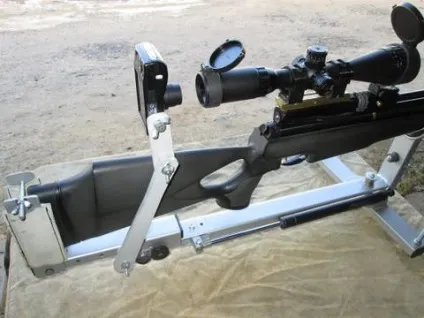

На перших фото, з фіксацією приклада, "холодна" пристрілка.

Затиск приклада. Притискна пластина з пружинного стали, вигнута дугою.

Ще одна корисна, в нашій справі, штуковина.
Прилад холодної пристрілки. ПХП.
Можна купити такий.
Холодна пристрілка LaserLyte

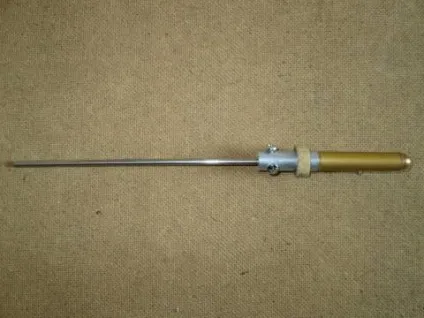

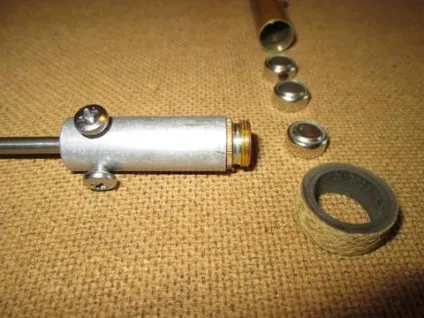

А можна зробити з лазерної указки.

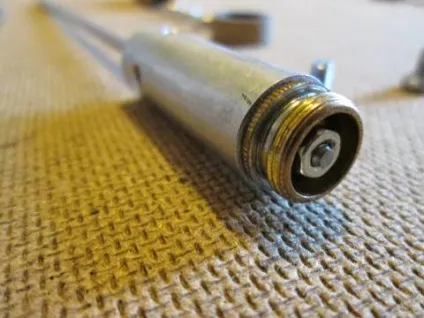

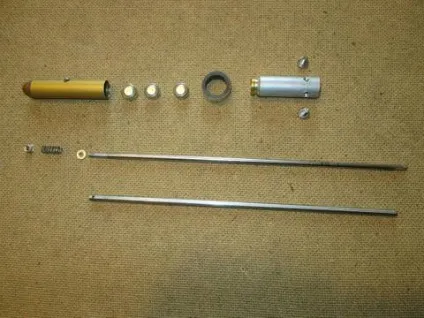

У одній з насадок, з комплекту до вказівкою, видалено скло і вона впрессована в алюмінієву трубку.Ето тепер буде денцем указки, різьблення з рідної кришкою однакова. У трубці, під кутом в 90 градусів, просвердлені два отвори і нарізана різьба, під регулювальні гвинти.

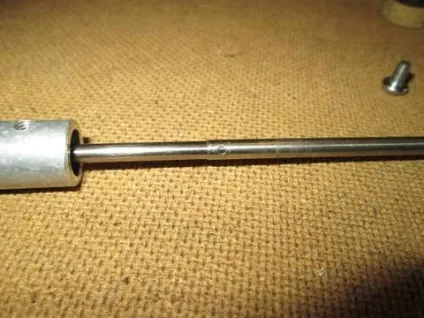

"Шомпол", штир що стирчить з трубки, зроблений з вала принтера ф 4 мм. "Калібр", трубка що одягнена на "шомпол", з коліна телескопічної антени, зовнішнім діаметром 4.3 мм. Вимикачем служить кільце, яке насувається на кнопку.

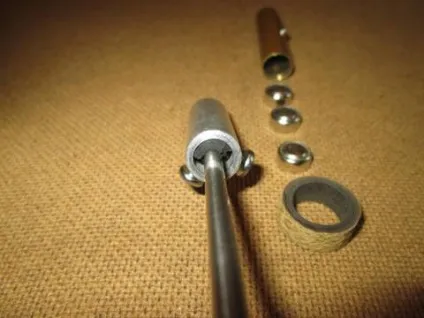

Під гайкою пружинка.

Під "шомполом" шматочок мікропоркі.

Перед використанням ПХП необхідна вивірка, з відстані 7-10 м. Вставлений в стовбур прилад прокручуємо, і регулювальними гвинтами добиваємося відсутності биття променя, світлове пляма має бути нерухомо при обертанні ПХП.

При взводі переломка буває, що ствол вислизає з руки, і як наслідок, від удару стовбур гнеться вгору. Рихтують його. кожен по своєму, хто молотком через дерев'яні бруски, хто в лещатах, хто в токарному верстаті. Загалом, кожен в міру своїх можливостей.
А як перевірити якість рихтування?

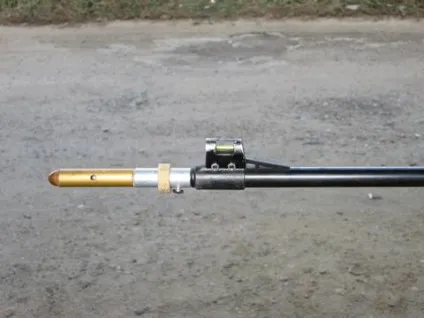

Для цих цілей я використовую ПХП (прилад холодної пристрілки). Зрозуміло, канал ствола Соос з його тілом, бракований стовбур зійде і "на око". Вставляю ПХП в стовбур, вивіряю.

Потім обертаючи ствол у призмах, по якій точці лазера дивлюся, куди його ще "піджати".

Ну ось якось так. Шкода, що про фотоапарат згадую в останній момент, чи не зняв весь процес рихтування.
