Пристрій водостоку з скатних дахів своїми руками

Одним з важливих елементів захисту фасаду будинку від негативного впливу атмосферних опадів є пристрій водостоку. Такі системи водостічної каналізації ефективно відводять зливові потоки з будь-яких видів дахів, забезпечуючи надійний захист фундаменту від руйнівного впливу.

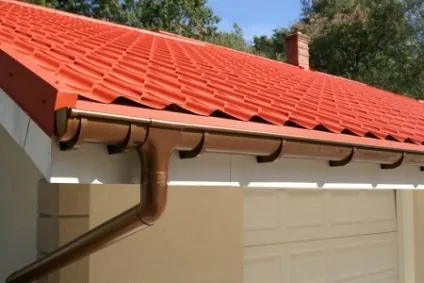

Водостічна система з скатної покрівлі

Водостік зі скатних дахів може бути двох видів:

Неорганізований. Такий водовідлив не має на увазі облаштування будь-яких додаткових конструкцій. Вода з даху природним чином стікає безпосередньо під стіни будівлі. При цьому розмокає і псується фасад будинку, замокання і руйнується фундамент.
Організований водостік. Включає в себе воронки, жолоби і труби, об'єднані в одну водостічну систему. Незважаючи на те, що пристрій такої водостічної системи своїми руками тягне за собою певні додаткові витрати, її монтаж є розумним рішенням.

Матеріали виготовлення елементів водостоку

Найбільш затребуваними на сьогоднішній день є такі матеріали виготовлення елементів для зливової каналізації з даху:

Оцинкована сталь - найбільш традиційний і звичний матеріал. Але через своїх не надто високих естетичних і експлуатаційних характеристик поступово втрачає позиції, поступаючись більш сучасним матеріалам.
Сталеві конструкції з полімерним покриттям - відмінний зовнішній вигляд і надійний захист від корозії. Відрізняються високою ціною за рахунок складності технології виготовлення. Монтажний процес своїми руками для скатних дахів також відрізняється складністю, оскільки полімерне покриття досить легко можна пошкодити при механічному впливі.

Пластикові конструкції для водостічної системи мають масу переваг і є найпопулярнішими. Серед достоїнств можна відзначити малу вагу і легкість монтажу своїми руками, широкий вибір колірної гами і високу надійність такої зливової каналізації.

Порада! Крім зовнішнього вигляду і надійності конструкції, елементи ливневки також слід вибирати по пропускній здатності. Жолоби, труби і водоприймальні воронки повинні мати відповідний діаметр, щоб справлятися з великими обсягами атмосферних опадів.

Основні елементи, що входять до зливову систему

Для правильного функціонування і надійного відведення зливових стоків з скатних дахів своїми руками, необхідно провести монтаж таких елементів, з яких складається зливова каналізація:

Перш за все, необхідно провести монтаж кронштейнів для жолобів і воронок водостічної системи даху. Крок між кріпленнями повинен становити 50-60 см. Кронштейни кріпляться безпосередньо на крокви або на лобову дошку, закріплену на фасаді.
Потім по кутах будинку кріпляться водоприймальні воронки.
Жолоби - одна з основних складових водовідливу з дахів, монтуються з ухилом в бік воронок. При складній покрівлі, необхідна установка обвідних жолобів, що мають вид внутрішнього або зовнішнього кута.
Потім до водоприймальних воронок приєднуються перехідні коліна з кутом в 45 °. До них, в свою чергу, приєднуються водостічні труби.

Крім цих основних елементів, зливова система включає в себе і інші аксесуари:

Торцеві заглушки.
Сполучні муфти з фіксаторами.
Захисні сітки.
Кріпильні хомути.

Порада! Класичний варіант виконання елементів водостічної системи має круглий перетин. Останнім часом з'явилися і стали досить популярними прямокутні жолоби і труби зливової каналізації для даху.

Водостічна система з плоскої покрівлі

При плоскій покрівлі найбільш вигідним і частіше застосовуються є варіант обладнання своїми руками внутрішнього водостоку. Такі системи відведення дощових вод з дахів мають свої переваги:

Основна перевага внутрішнього розташування комунікацій полягає в тому, що водовідлив не потрібно обігрівати взимку.
Також серед переваг легкий монтаж і доступ для обслуговування водостічної системи.

види систем

При плоскій покрівлі обладнають такі види внутрішнього водостоку:

Традиційну систему часто називають самопливної лівневка. Принцип її роботи полягає в природному русі води по трубах з даху під дією сили тяжіння. Такі системи прості в монтажі і обслуговуванні, не вимагають істотних витрат. Використовуються при облаштуванні ливневки своїми руками.
Сифон-вакуумна система вимагає ретельного розрахунку і професійного монтажу. Перевагою такої зливової каналізації є висока пропускна здатність, малий розмір труб і неможливість забивання системи листям та іншим сміттям. Це досягається монтажем спеціальної воронки, через яку не проходить повітря - тільки дощова вода.

Основні елементи конструкції

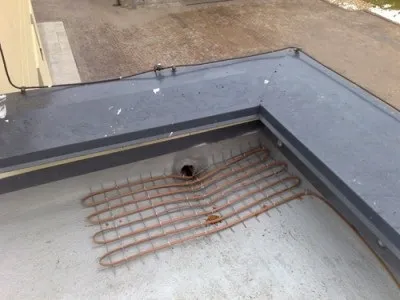

Основним елементом внутрішнього водостоку, устатковані на плоскій покрівлі, є водоприймальна воронка. Вона складається з таких елементів:

Водоприймальна чаша з випускним патрубком.
Гідроізоляційний матеріал.
Фланцеве кільце.
Захисна кришка.

Останнім часом набули широкого поширення воронки з широким фартухом з м'якого покрівельного матеріалу. Такий фартух полегшує монтаж і дозволяє без особливих зусиль створити герметичний стик з покрівельним матеріалом даху.

Також системи водостічної каналізації з плоского даху оснащуються ринвами відповідного діаметру, які монтуються всередині будівлі в спеціальних бетонних коробах.

технологія монтажу

Водоприймальна воронка внутрішнього водовідведення з плоских дахів встановлюється в нижній точці, куди направляються всі зливові стоки. При великій площі даху, при монтажі покрівлі обладнуються кілька таких точок шляхом створення невеликого ухилу в 2-3 градуси. Послідовність виконання робіт своїми руками така:

Випускний патрубок заводиться в прохідний отвір в перекритті.
Нижній кінець патрубка заводиться в водостічну трубу внутрішнього розміщення.
Далі встановлюється гідроізоляційний матеріал.
При наявності бітумного фартуха, необхідно його розігріти для надійної герметизації стиків.
При відсутності фартуха, використовуються підручні засоби (наприклад, шматки руберойду) для отримання герметичності.
Чаша воронки притискається до покрівельного матеріалу за допомогою сталевого фланцевого кільця.

Порада! Для більш надійного захисту прохідного отвори від протікання, рекомендується використання сучасних холодних обмазувальних мастик. Такі матеріали гарантують герметичність даху навіть при виконанні монтажу в холодну погоду.

На закінчення варто відзначити, що організація зовнішнього водостоку - більш просте і доступне для виконання своїми руками захід. Саме тому монтаж внутрішньої водостічної системи частіше довіряють професіоналам, які гарантують надійність і працездатність ливневки.
