В системі газового постачання газовий редуктор виконує важливу стабілізуючу функцію. За рахунок цього пристрою високе і змінне тиск вдається згладити до відносно постійного, завдяки чому забезпечується безпечна і нормальна робота обладнання.

Редуктор «Жаба» для газового балона

Редуктори застосовуються практично скрізь, де є газове обладнання, незалежно від того, працюють пристрої на інертних газах за типом гелію, азоту та інших, або ж на горючих газах, таких як водень, метан і так далі. Типовий побутовий приклад - редуктор для газового балона, який часто називають «жаба».

Редуктор цього типу добре знайомий практично всім тим, хто володіє автономними (індивідуальними) джерелами, якими доводиться користуватися внаслідок віддаленості від газових магістралей і з цієї причини - відсутності підключення до централізованого газового постачання. У балонах скраплений газ повинен перебувати під тиском близько 15 бар, тоді як для пристроїв-споживачів нормальний тиск від 10 до 36 бар.

Якщо пропан попередньо не пропустити через редуктор, то результат прямого підключення може бути дуже несподіваним. Особливо це відноситься до балонів зі стисненим газом, тим же метаном, який в них знаходиться під тиском 250 бар. Вартість «жаби» невисока, і краще все ж купити її, ніж потім витрачатися на усунення наслідків катастрофи.

Також з цим пристроєм знайомі автомобілісти, які оснастили свій транспорт економічним газобалонним обладнанням. Стиснутий або скраплений газ в системах такого типу також направляється в редуктор пропан-бутанової суміші (або ж метановий редуктор), і вже після цього надходить в інжектор або карбюратор.

Газовий редуктор високого тиску

Широке застосування знайшов газовий редуктор і в промисловості. Його використовують в місцях переходу від великих магістральних газопроводів до локальних мереж, де є необхідність в істотному зниженні тиску. У таких випадках застосовуються габаритні і потужні редуктори. Ще один приклад - редуктори для газгольдерів, які використовуються в постачанні газом поселень або промислових об'єктів.

Класифікація газових редукторів

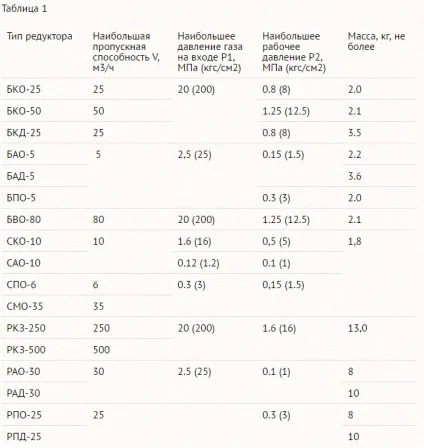

ГОСТ 13861-89 узаконює вимоги, що пред'являються до виробів. Зокрема, він встановлює класифікацію цього типу пристроїв, наведену в таблиці 1.

Як можна побачити в таблиці, кожне конкретно взяту пристрій живиться не тільки для експлуатації по конкретному призначенню, але і на конкретний газ. І в тому випадку, якщо в документації і маркування вироби в якості редуціруеми газу позначений пропан, то через пристрій тільки його і можна подавати. В іншому випадку спроба пропустити інший газ, той же метан, наприклад, може призвести до небезпечних для здоров'я наслідків.

Редуктор для газових балонів з евровентілем

Для того щоб уникнути використання редукторів не за призначенням, вже при виготовленні в зовнішній вигляд цих пристроїв закладають додаткові запобіжні заходи. Наприклад, у редукторів, призначених для горючих газів (метановий, наприклад) з'єднувальні елементи мають ліву різьбу, а у редукторів для негорючих газів, того ж азоту, різьблення права. Також для відмінностей використовується і кольорове виділення.

Необхідно звернути увагу і на пропускну здатність редуктора. Вона визначає витрата газу, який забезпечується пристроєм. Перед тим як зупинити свій вибір на конкретній моделі, необхідно переконатися в тому, що її показник є достатнім для населення, що споживає обладнання, яке використовується.

Схема роботи і пристрій газового редуктора

У всіх редукторів подібне принциповий пристрій. Відмінності можуть бути в масогабаритних характеристиках складових частин пристрою, їх конструктивних особливостях і таке інше. Схема роботи така сама, як і та, що спостерігається в камері поплавця.

У порожнині корпусу, на якому є вихідний і вхідний патрубки, між двома шайбами ​​знаходиться мембрана, яка зверху врівноважена упирається в площину корпусу пружиною, а знизу - коромислом, що шарнірно пов'язане з вхідним клапаном. При низькому тиску газу пружина надає на мембрану зусилля, достатнє для того, щоб мембрана тримала вхідний клапан відкритим, таким чином даючи газу можливість практично безперешкодно проходити всередину.

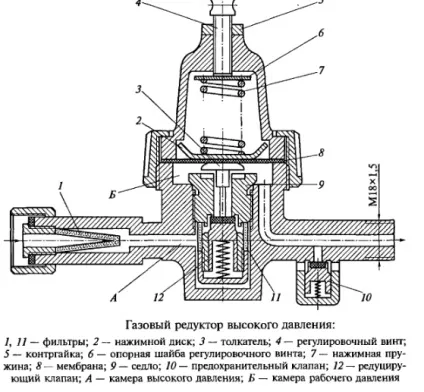

Схема газового редуктора високого тиску

У разі підвищення тиску до якогось порогового значення мембрана починає підтискати пружину, одночасно з цим прикриваючи вхідний клапан коромислом. Рівень тиску, який потрібно для цих дій, переважно визначається наступними параметрами:

• Зусиллям, яке необхідно для того щоб виконати роботу по закриттю клапана.
• Характеристиками пружини.
• Розмірами мембрани.

При цьому редуктор пропану може бути, як оснащений механізмом для регулювання рівня тиску в якихось межах, так і виготовлятися без нього. Згадувана нами раніше «жаба» є прикладом саме нерегульованого варіанту редуктора. Редуктори, які призначені для використання в складі автомобільної системи, так само є налаштованим. У пропанових редукторів зазвичай є два або один регулятор, а у метанових - тільки один.

Надмембранний частина корпусу може мати зверху отвір, за допомогою якого вона сполучається з навколишнім середовищем. Також існують і герметичні моделі, в яких пружина і отвір відсутні, а замість пружини порожнина заповнюється газом, який своїм тиском і забезпечує рівновагу.

Також існують і комбіновані редуктори, в яких тиск проходить через редуктор газу одночасно регулюється впливом і газу, і пружини. У таких пристроях отвір зверху виконує роль зворотного зв'язку. Воно з'єднує редуктор з об'ємом, в який направляється газ, таким чином встановлюючи залежність тиску в редукторі від тиску в обсязі (тобто, подача є пропорційною).

Ремонт і настройка газових редукторів

Ремонт і настройка газових редукторів може здійснюватися своїми силами. Для цього достатньо скористатися ремкомплектом і доступними інструментами, однак тільки в тому випадку, якщо ви дійсно впевнені в тому, що робите. Некваліфікована складання та регулювання можуть стати причиною згубних наслідків. Основними ознаками ненормальності роботи редуктора є:

• витік газу;
• відхилення вихідного тиску від допустимих меж.

Причиною витоку газу може стати непрацездатність поплавкового клапана, розгерметизація корпусу або пошкодження мембрани. Якщо поплавковий клапан починає пропускати газ, це може проявити себе і в виробі, який споживає газ. Наприклад, в газовому водонагрівачі. З огляду на те, що тиск на виході редуктора приблизно таке ж, як на вході, то в разі, якщо буде відсутня витрата (тимчасове виключення споживає пристрої), витік буде неминучою.

Несправність такого типу складно діагностувати, тому що при включенні споживає пристрої ситуація приходить в норму. Визначити цю несправність можна тільки за допомогою вимірювання тиску газу на виході з редуктора під час відсутності споживання. Як правило, воно не повинно бути вище номінального більш ніж на 20%.

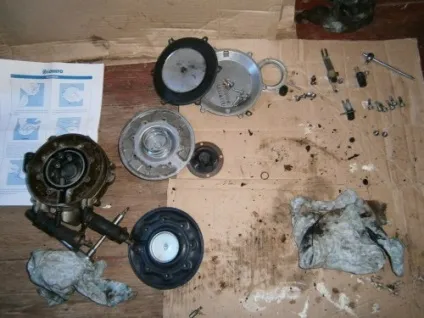

Ремонт газового редуктора

Велика частина неполадок може бути усунена шляхом доопрацювання (регулювання) пристрої, або ж заміни окремих складових частин взятими з ремкомплекта новими частинами.

Однак необхідно відзначити, що редуктори можуть мати розбірну або нерозбірну (герметичну) конструкцію. В останньому випадку може бути замінено лише весь пристрій цілком.

Отже, маючи в запасі відповідний ремкомплект, редуктор необхідно в першу чергу розібрати. Після вилучення з корпусу мембрану і пружини, їх необхідно оглянути, і з'ясувати, що з них стало причиною несправності. Зламану пружину необхідно замінити новою, взятої з ремкомплекта.

У тому випадку, якщо пружина не зламалася, а просто підібгавши, втративши з часом свою пружність, її можна не міняти, а просто підібрати і з боку корпусу підкласти прокладку необхідної товщини, не закриваючи при цьому нею наявного отвору.

Якщо мембрана і пружина цілі. зверніть увагу на перепускний клапан. Це трубка з маленьким отвором, з торця якої через гумову прокладку поджато коромисло. Відносно роботи клапана, то існує кілька типових проблем, а саме:

• Деформований торець трубки.
• Пошкоджено або зношена каучукова прокладка.
• Порушений нормальний хід коромисла.

Регулювання клапана - нескладний процес. Рухливість коромисла можна відновити шляхом заміни його шарнірів або обточування.

Пошкоджену прокладку необхідно зрізати, і приклеїти замість неї таку ж за розмірами, взяту з ремкомплекта. Рівність і шорсткість торця трубки, які забезпечують щільне прилягання прокладки, досягаються за допомогою шліфування.

Якщо несправність редуктора складається у витоку газу через місця, де мембрана негерметично прилягає до корпусу, то порушену цілісність можна відновити за допомогою силіконового герметика. Під час виконання ремонту або регулювання і по будь-якій іншій, не пов'язаної з герметизацією причини, в цих місцях також буде не зайвим використовувати герметик. Це дозволить попередити подібну проблему в подальшому.

Комплект для підключення газового балона

Після завершення всіх ремонтних робіт потрібно відразу ж перевірити герметичність вироби, використовуючи для цього мильний розчин. Якщо при перевірці показують місця витоку бульбашки відсутні, потрібно перевірити цим способом редуктор на наступний день, а потім ще через кілька. Далі рекомендується періодично перевіряти пристрій, приблизно раз на місяць.

Як і будь-яке обладнання, пов'язане з газом, редуктор послужить вам добру службу, за умови, що модель обрана правильно, а також вжиті всі заходи, що сприяють безпечному використанню пристрою. Своєчасне виявлення проблем та періодичне обслуговування редуктора вбережуть вас від біди.
